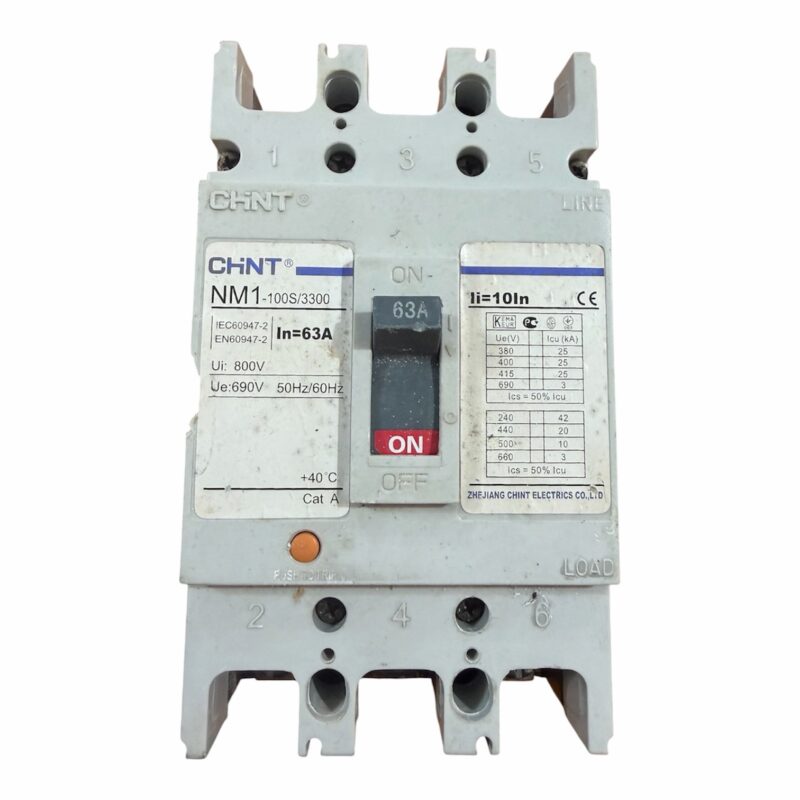

Силовий автоматичний вимикач (MCCB) триполюсний (номін.струм 63 A) CHINT NM1-100S/3300

CHINT NM1-100S/3300 63 A — це силовий триполюсний автоматичний вимикач у литому корпусі (MCCB), призначений для захисту електричних мереж від тривалих перевантажень та струмів короткого замикання. Він також може використовуватися для оперативних рідкісних комутацій (увімкнення/вимкнення) ділянок кіл змінного струму.

Пристрої цієї серії активно застосовуються як у промисловому секторі, так і на об’єктах цивільного чи житлового будівництва на введенні електроенергії в розподільних щитах.

Розшифрування маркування

• CHINT — бренд виробника (один із провідних світових виробників електротехнічної продукції).
• NM1 — серія корпусних промислових автоматичних вимикачів.
• 100 — габарит корпусу (типорозмір), який вказує на максимальний номінальний струм для цієї лінійки пристроїв (до 100 А).
• S — індекс відключаючої здатності. Означає «стандартна» (Standard) гранична вимикаюча здатність.
• 3300 — цифровий код виконання (конфігурація розчеплювачів та додаткових контактів):
  • Перша трійка (3) — кількість полюсів (3-полюсний апарат).
  • Друга трійка (3) — тип розчеплювача. Означає термомагнітний розчеплювач (комбінований: захист від перевантаження за допомогою теплового елемента та захист від КЗ за допомогою електромагнітного елемента).
  • Останні два нулі (00) — базова комплектація без додаткових вбудованих внутрішніх аксесуарів (таких як незалежний розчеплювач чи сигнальні контакти).
• 63 А — номінальний робочий струм розчеплювача (\(I_{n}\)). Пристрій розрахований на тривалу роботу за струму навантаження до 63 Ампер.

Основні технічні характеристики

• Кількість полюсів: 3P (для трифазних мереж).
• Номінальний струм: 63 А.
• Тип розчеплювача: тепловий та електромагнітний (фіксовані уставки).
• Номінальна робоча напруга (\(U_{e}\)): AC 400 В / 415 В (частота 50/60 Гц).
• Номінальна напруга ізоляції (\(U_{i}\)): до 800 В.
• Гранична вимикаюча здатність (\(I_{cu}\)): зазвичай становить 25 кА для габариту корпусу 100S/125S при напрузі 400 В (забезпечує надійне вимкнення при важких аварійних струмах).
• Спосіб монтажу: на монтажну панель за допомогою гвинтів (у деяких модифікаціях можливе встановлення на спеціальну DIN-рейку через перехідник). Положення в просторі — як вертикальне, так і горизонтальне.
• Тип приєднання: переднє підключення (за допомогою кабельних наконечників або шин).
