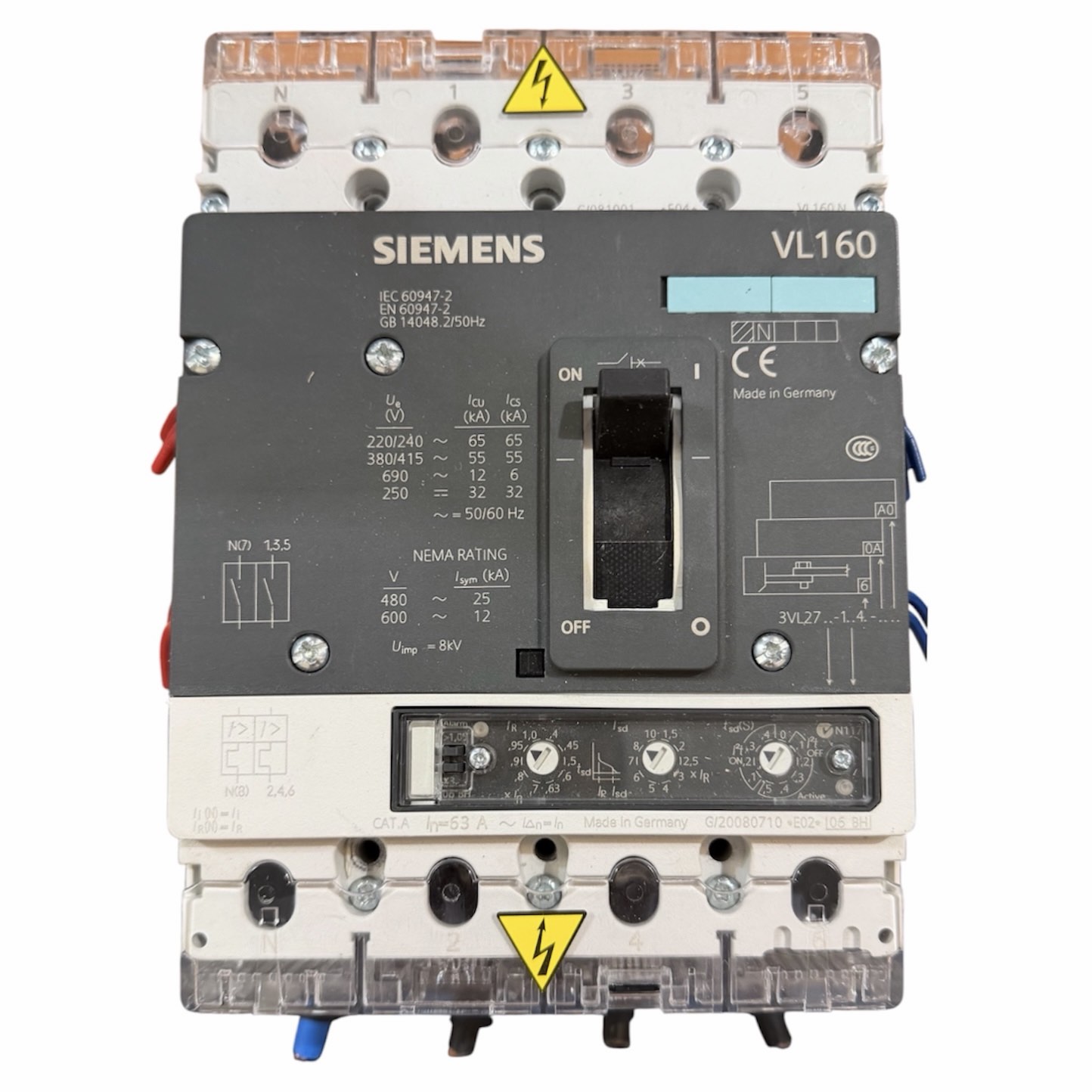

Siemens VL160 63A 4-полюсний — це чотириполюсний компактний автоматичний вимикач (MCCB) у литому корпусі застарілої, але популярної промислової серії SENTRON 3VL.
Пристрій призначений для захисту кабельних ліній, розподільних мереж та електродвигунів від струмів короткого замикання та тривалих перевантажень у трифазних мережах з глухозаземленою нейтраллю.
Ключові технічні характеристики
- Серія / Типорозмір: SENTRON VL160 (або VL160X залежно від конфігурації)
- Номінальний струм (\(I_{n}\)): 63 А
- Кількість полюсів: 4 (3 фази + нейтраль)
- Захист нейтралі (4-й полюс): Залежно від типу розчеплювача захист нейтрального провідника (N) може бути вимкнений, налаштований на 100% або на 50-60% від номіналу фазних полюсів.
- Тип розчеплювача:
- Термомагнітний (TM) — з фіксованими або регульованими уставками теплового струму (\(I_r = 50\dots63\) А або \(63\dots80\) А) та електромагнітного відсікання.
- Електронний (ETU, наприклад, серії ETU20 або ETU22) — для більш точного налаштування селективності.
- Здатність відключення (\(I_{cu}\)): Маркується літерою у назві моделі (наприклад, N — стандартна 55 кА, H — висока 70 кА або L — надвисока 100 кА при 415 В).
Серія SENTRON 3VL є офіційно знятою з виробництва (Discontinued / Phase-out).
