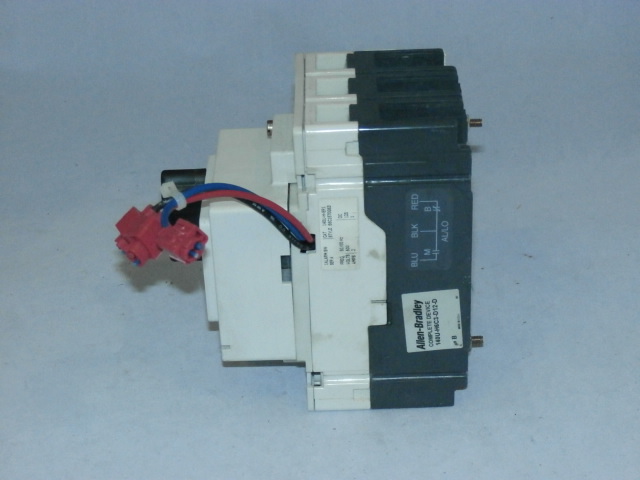

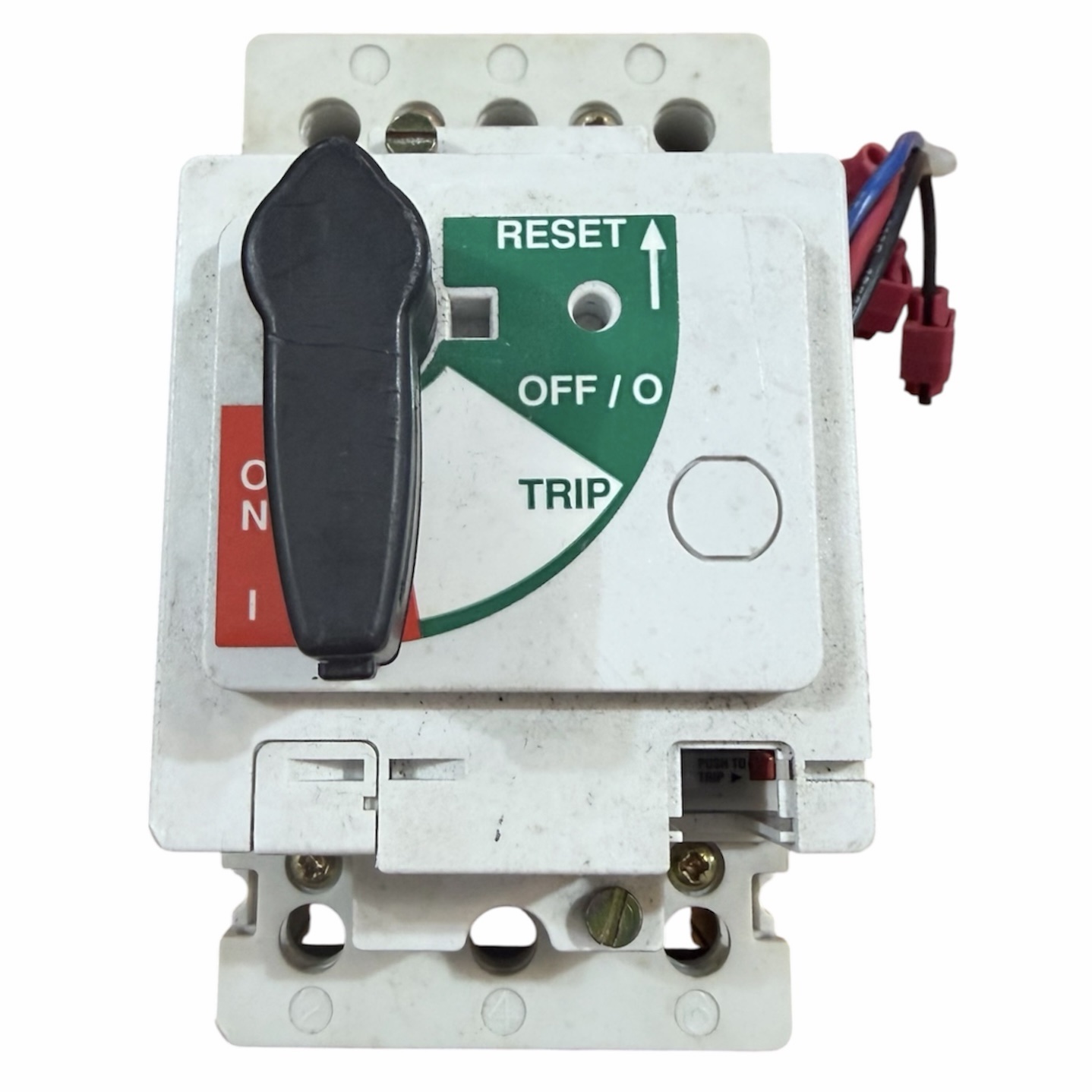

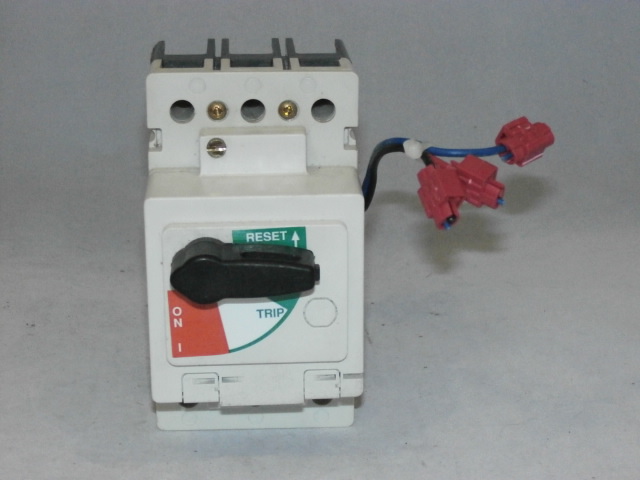

ALLEN-BRADLEY 140U-H6C3-D12-D — це промисловий автоматичний вимикач у литому корпусі (Molded Case Circuit Breaker, MCCB) серії 140U з додатковим сигнальним контактом.
Зверніть увагу, що виробник Rockwell Automation зняв з виробництва всю лінійку вимикачів серії 140U-H.
Основні технічні характеристики
- Виробник: Allen-Bradley (Rockwell Automation).
- Серія: 140U.
- Типорозмір корпусу (Frame Size): H-Frame (компактний індустріальний габарит).
- Номінальний струм (\(I_{n}\)): 125 А.
- Кількість полюсів: 3 полюси (трифазний).
- Тип розчіплювача: Термомагнітний (Fixed Thermal / Fixed Magnetic).
- Тепловий захист (від перевантажень): Фіксований (\(I_r = 125\text{ А}\)).
- Магнітний захист (від короткого замикання): Фіксований на рівні \(10 \times I_n\) (1250 А).
- Здатність відключення: Висока (High Interrupting Rating, маркування
6C3забезпечує рівень захисту близько 60–69 кА за стандартом UL/IEC). - Суфікс

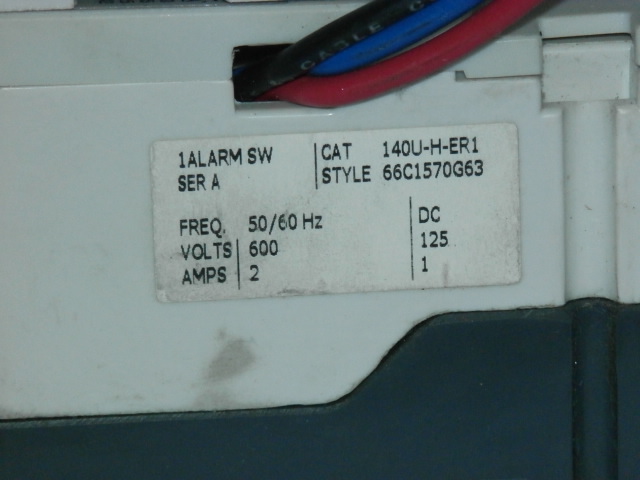

-Dу кінці коду: Вказує на заводську комплектацію вбудованим додатковим сигнальним контактом сповіщення про аварійне спрацювання — 1 AL (1 Alarm Contact).

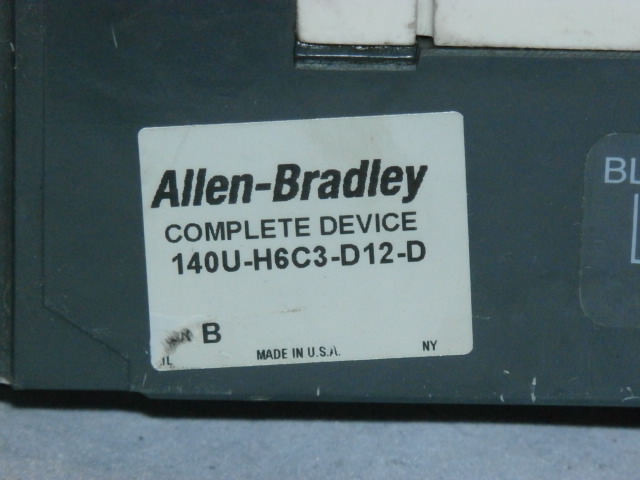

Розшифрування маркування
- 140U — Лінійка низьковольтних автоматичних вимикачів у литому корпусі.
- H — Типорозмір корпусу H-Frame (струм до 125–150 А).
- 6C3 — Клас вимикаючої здатності та тип захисту.
- D12 — Код номінального струму, що відповідає значенню 125 А.
- -D — Інтегрований внутрішній аксесуар: 1 контакт аварійної сигналізації (Alarm Contact).
