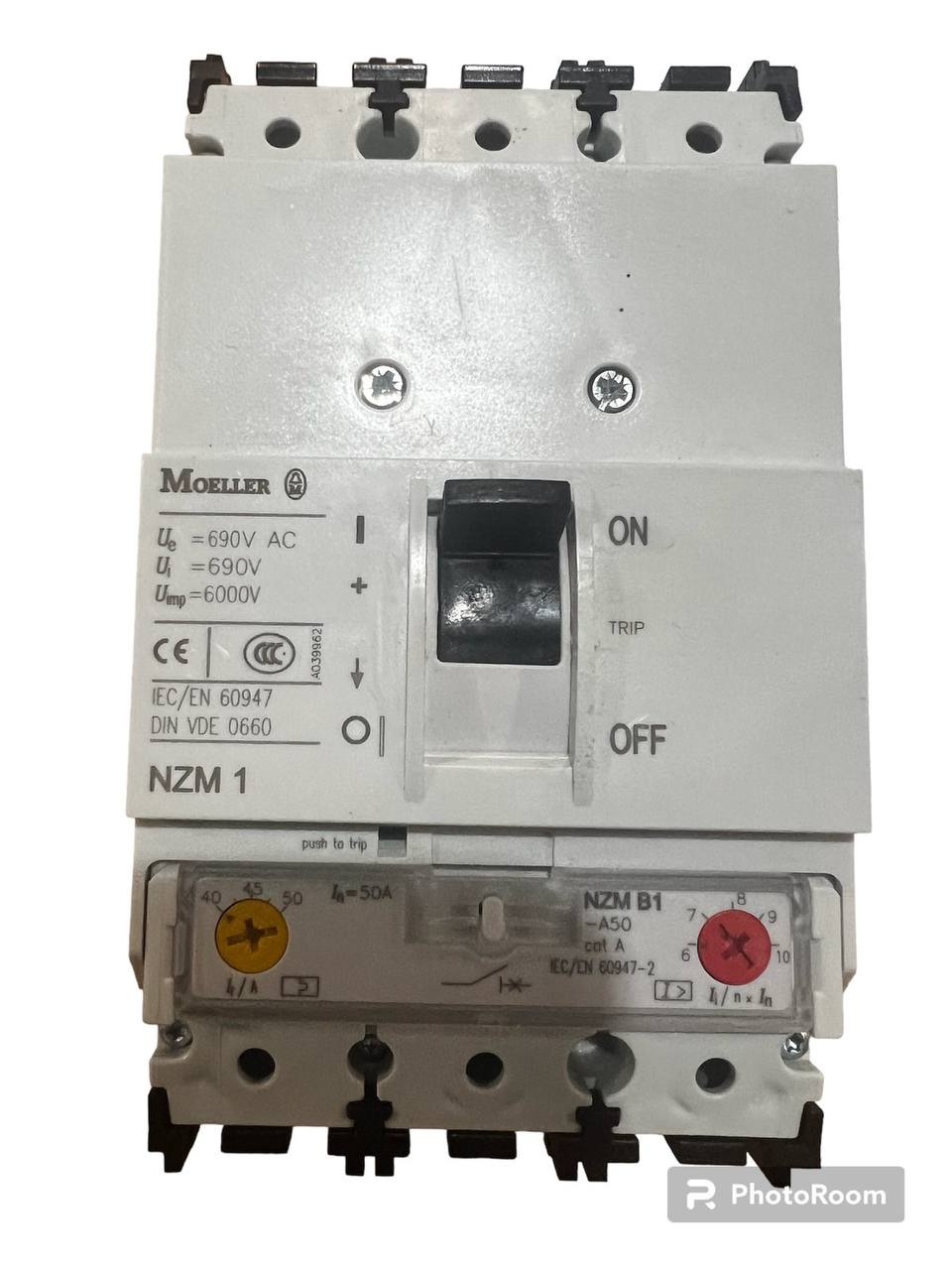

Moeller NZM B1-A50 — це триполюсний автоматичний вимикач у литому корпусі (MCCB) з номінальним струмом 50 А. Він призначений для захисту електричних мереж, кабелів та електродвигунів від перевантажень і коротких замикань.
Оскільки компанія Moeller увійшла до складу корпорації Eaton, це обладнання зараз офіційно постачається під брендом Eaton Moeller.
Ключові технічні характеристики
- Номінальний струм (\(I_{n}\)): 50 А.
- Кількість полюсів: 3 (трифазний).
- Здатність до відключення (\(I_{cu}\)): 25 кА при напрузі 400/415 В. Це базовий рівень стійкості до коротких замикань (індекс «B» у серії NZM).
- Тип розчеплювача: Термомагнітний (комбінований).
- Регулювання захисту від перевантаження (тепловий розчеплювач): Налаштовуваний діапазон від 40 до 50 А.
- Захист від короткого замикання (електромагнітний розчеплювач): Фіксований або налаштовуваний поріг відсічки (зазвичай у межах 300–500 А для захисту ланцюгів загального призначення).
Особливості конструкції та застосування
- Типорозмір (Габарит): NZM1 (компактний корпус, зручний для монтажу в силових щитах із дефіцитом місця).
- Універсальність монтажу: Може встановлюватися на стандартну DIN-рейку за допомогою спеціальних адаптерів або на монтажну панель.
- Аксесуари: Підтримує встановлення додаткових контактів стану, незалежних розчеплювачів, блоків дистанційного керування (мотор-приводів) та поворотних рукояток на двері шафи.
