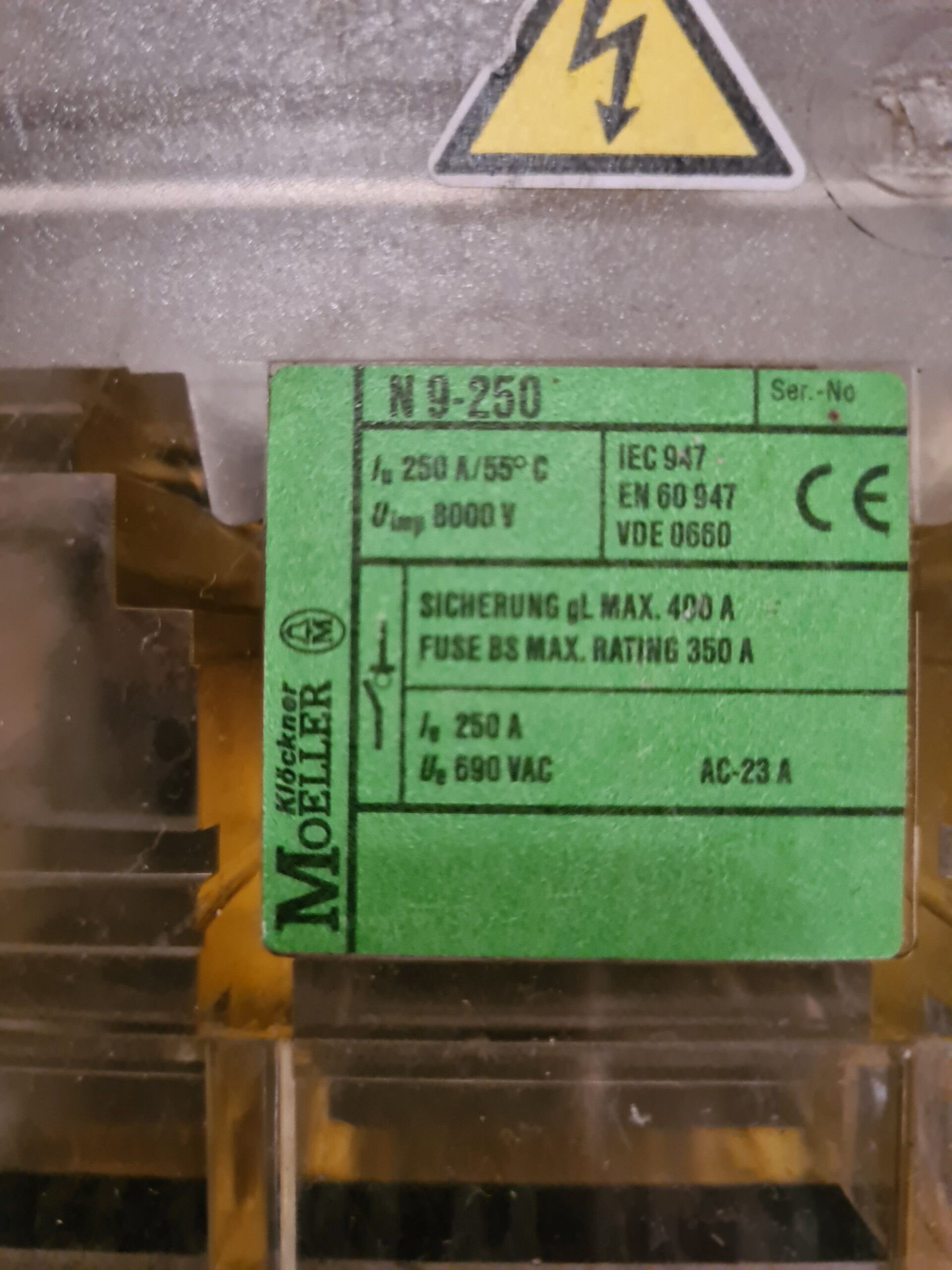

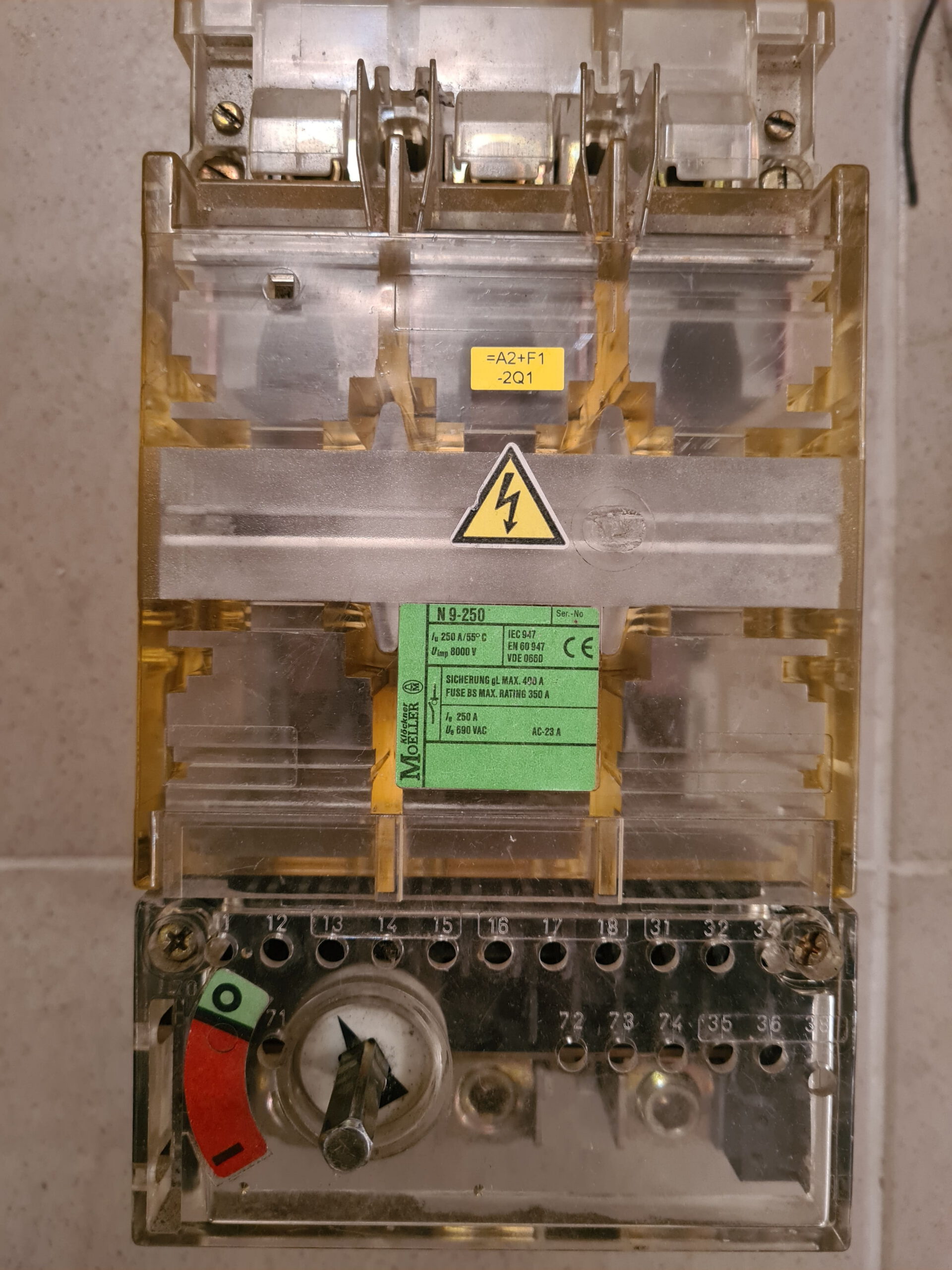

Moeller N9-250 (часто маркується як N9-250-CNA) — це промисловий 3-полюсний силовий роз’єднувач (вимикач навантаження) на 250 Ампер, розроблений німецькою компанією Klockner Moeller (зараз бренд належить корпорації Eaton).
Він розроблений переважно для ручного керування та вимкнення електродвигунів під навантаженням, а також як головний або ввідний вимикач в електричних щитах.
Ключові технічні характеристики
- Номінальний струм: 250 А
- Кількість полюсів: 3
- Номінальна напруга: До 600 В змінного струму (AC) за стандартами UL/CSA або до 690 В за стандартами IEC
- Потужність двигунів (HP Rating): до 75 к.с. (HP) при 230 В та до 150 к.с. (HP) при 460 В
- Тип розчеплювача: Відсутній (це не автоматичний вимикач; пристрій призначений суто для комутації навантаження і не має захисту від короткого замикання чи перевантаження)
- Положення рукоятки: 3-позиційний механізм (Ввімкнено / Вимкнено / Спрацював дистанційно)
- Сертифікація: UL 508, CSA C22.2
Особливості застосування та сумісність
- Дистанційне керування: Хоча апарат не має власного теплового чи електромагнітного захисту, його можна доукомплектувати допоміжними аксесуарами — незалежними розчеплювачами (shunt trip) або розчеплювачами мінімальної напруги (undervoltage trip) для аварійного вимкнення ззовні.
- Плутанина з моделлю NZM9: Іноді серію N9-250 плутають із серією NZM9-250. Будьте уважні: пристрої з літерою Z (NZM) є повноцінними автоматичними вимикачами з регульованими блоками захисту від перевантажень, тоді як модель N9 — це лише вимикач навантаження (роз’єднувач).
