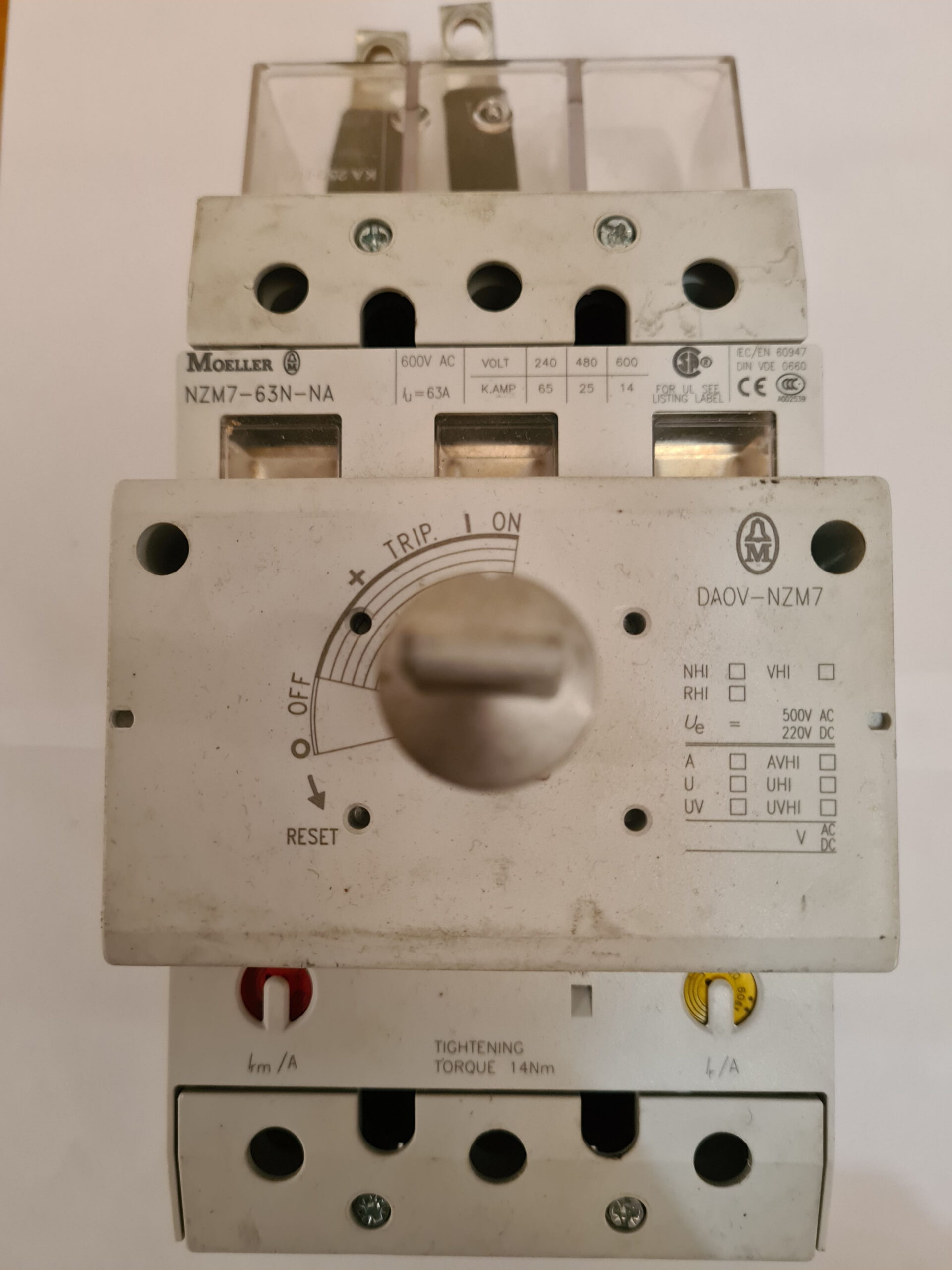

Moeller NZM7-63N — це триполюсний промисловий автоматичний вимикач у литому корпусі (MCCB), призначений для захисту електричних мереж і обладнання від перевантажень та коротких замикань. Наразі бренд Moeller інтегрований у корпорацію Eaton.
📊 Головні технічні характеристики
- Номінальний струм (\(I_{n}\)): 63 A
- Кількість полюсів: 3
- Тепловий розчеплювач (захист від перевантаження): Фіксований або регульований діапазон у межах 40 – 63 A.
- Електромагнітний розчеплювач (захист від КЗ): Регульований (діапазон відсічки становить 6 – 12 x \(I_{n}\)).

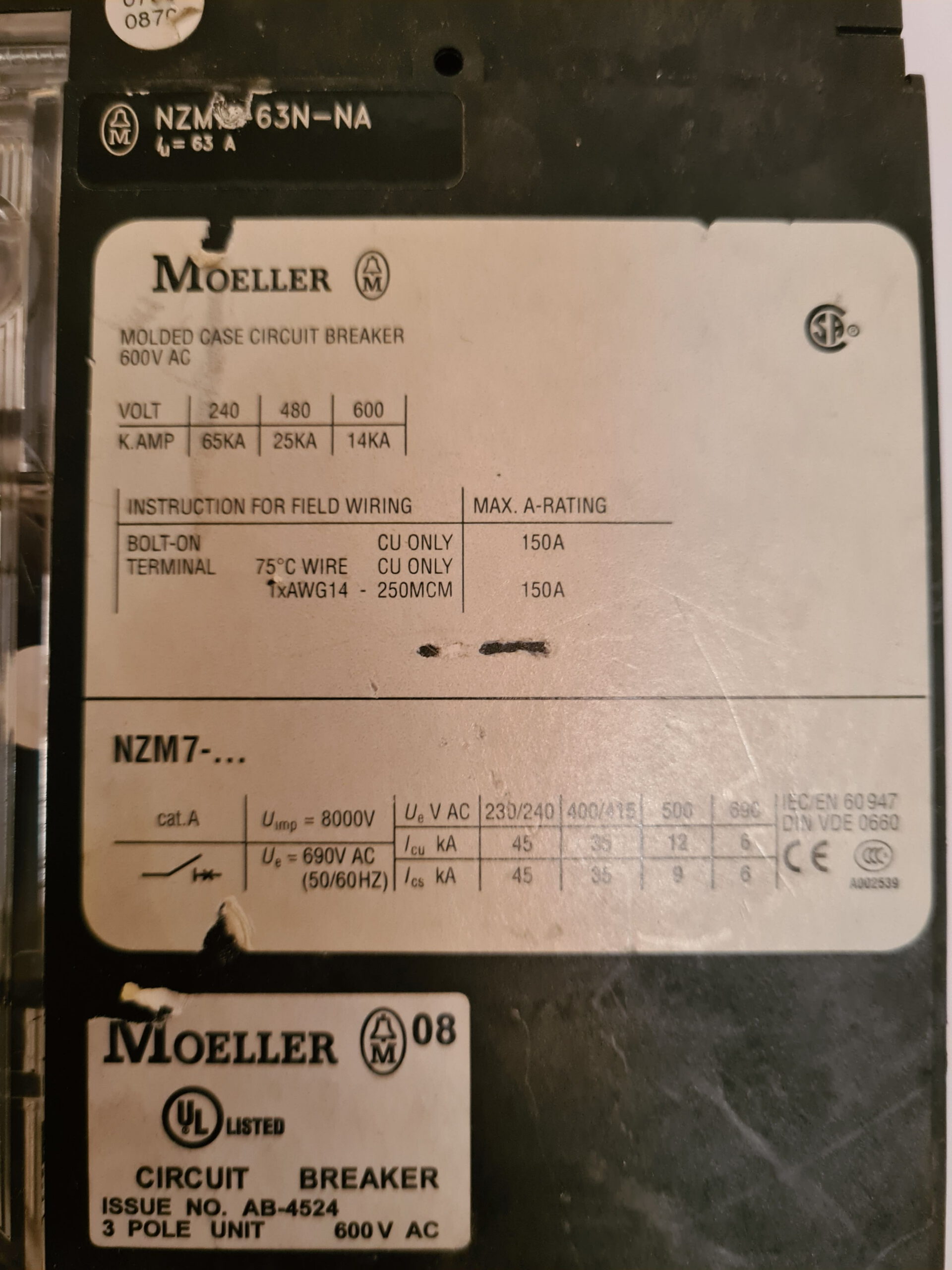

- Номінальна робоча напруга (\(U_{e}\)): До 500 V AC (у версіях для американського ринку -NA — до 480/600 V AC).
- Здатність до відключення (\(I_{cu}\)): 25 kA або 35 kA при 400/480V (залежно від конкретної модифікації та стандартів IEC/UL).
- Напруга ізоляції (\(U_{i}\)): 690 V
🔍 Розшифрування маркування серії
| Елемент | Значення | Опис |
|---|---|---|
| NZM7 | Серія вимикача | Габарит та лінійка силових автоматів Moeller. |
| 63 | Номінальний струм | Номінальне навантаження становить 63 Ампери. |
| N | Вид відключення | Normal (стандартна вимикальна здатність). |
| -NA (якщо є) | Стандартизація | Сертифіковано для ринку Північної Америки (UL/CSA). |
⚙️ Доступні аксесуари
Для цієї серії вимикачів можна встановити додаткові елементи внутрішнього та зовнішнього монтажу:
- Допоміжні контакти: типу NHI (сигналізація положення головних контактів) або RHI (сигналізація аварійного спрацьовування).
- Дистанційні розчеплювачі: незалежний розчеплювач (A-NZM7) або розчеплювач мінімальної напруги (U-NZM7).
- Керування: виносні поворотні ручки на двері шафи.
