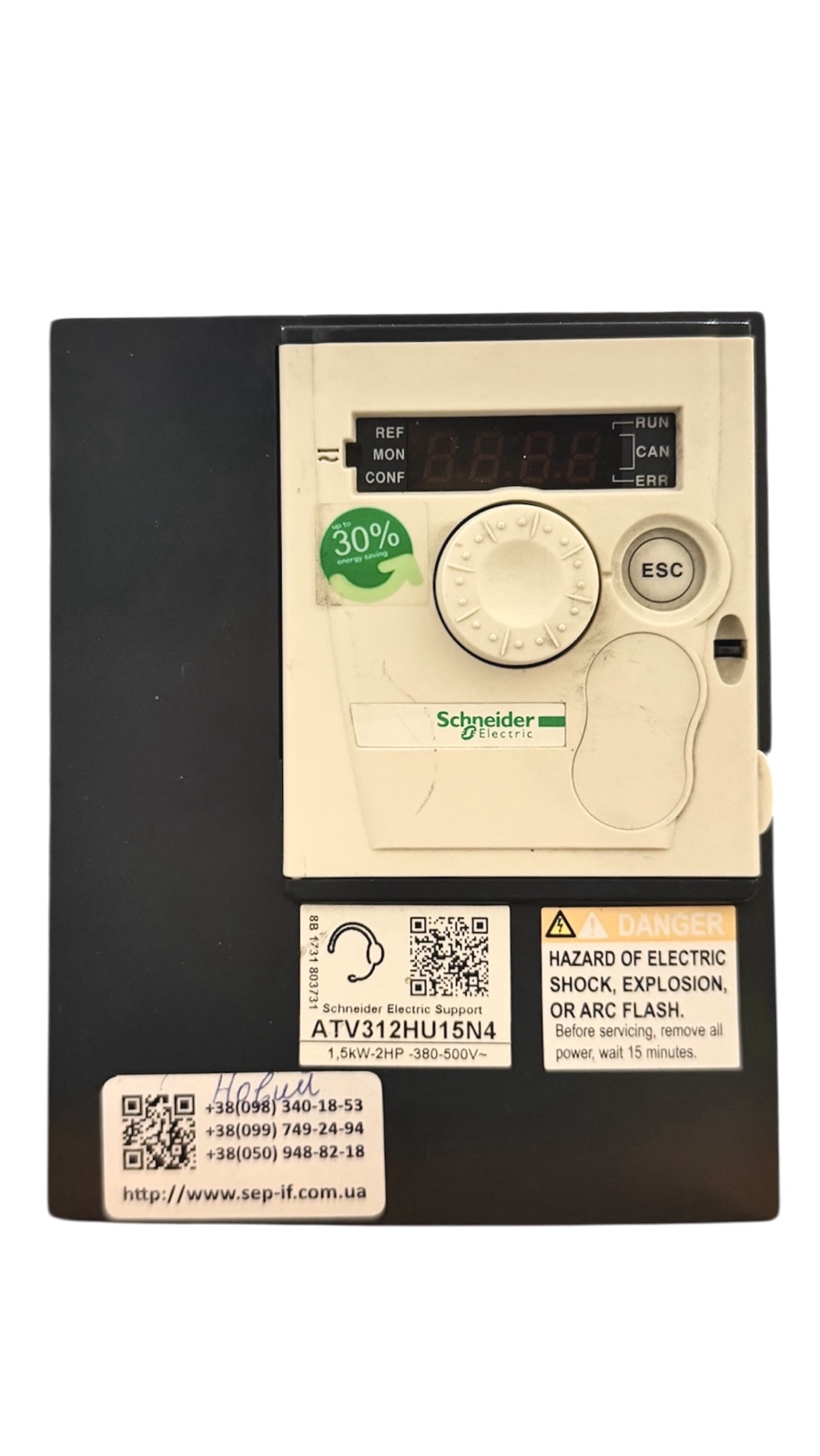

Schneider Electric ATV312HU15N4 — це трифазний перетворювач частоти серії Altivar 312, призначений для керування асинхронними електродвигунами потужністю 1,5 кВт (2 к.с.).
Ця модель є компактним рішенням для простих промислових механізмів, таких як насоси, вентилятори, конвеєри та пакувальні машини. Наразі серія Altivar 312 вважається застарілою, і виробник рекомендує використовувати як сучасну заміну серію Altivar Machine ATV320 (модель ATV320U15N4C).

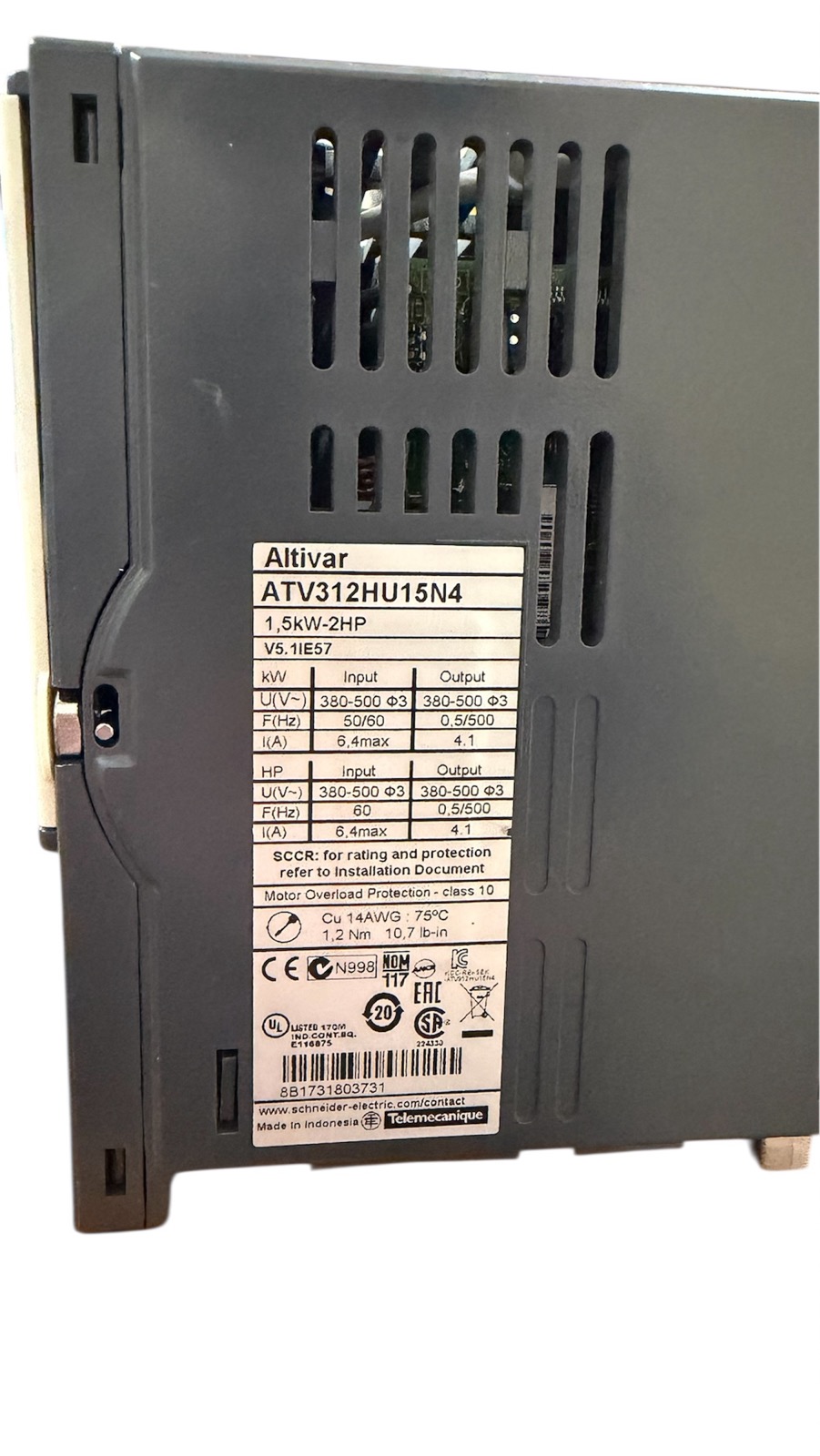

Основні технічні характеристики
- Потужність двигуна: 1,5 кВт (2 к.с.).
- Живлення: Трифазне, 380–500 В AC (допустимі межі: 323–550 В).
- Вихідний струм: Номінальний — 4,1 А; максимальний перехідний (протягом 60 с) — 6,2 А.
- Діапазон вихідної частоти: від 0 до 500 Гц.
- Перевантажувальна здатність: 150% від номінального моменту протягом 60 секунд.
- Метод керування: Векторне керування потоком без датчика зворотного зв’язку (Sensorless Vector Control) або скалярне (V/f).
- Протоколи зв’язку: Вбудовані Modbus та CANopen.
Конструктивні особливості
- Габарити: Ширина 107 мм, висота 143 мм, глибина 152 мм.
- Охолодження: Оснащений радіатором для відведення тепла (Power dissipation: 61 Вт при номінальному навантаженні).
- Захист: Ступінь захисту корпусу IP20.
- ЕМС-фільтр: Вбудований фільтр електромагнітної сумісності.
Переваги моделі
- Компактність: Дозволяє заощаджувати місце в електричній шафі.
- Просте налаштування: Наявність навігаційної кнопки (jog dial) та сумісність із ПЗ SoMove для швидкого копіювання конфігурацій.
- Надійність: Висока стійкість до вібрацій (1,5 мм при 3–13 Гц) та робоча температура до +50°C (без зниження потужності).
