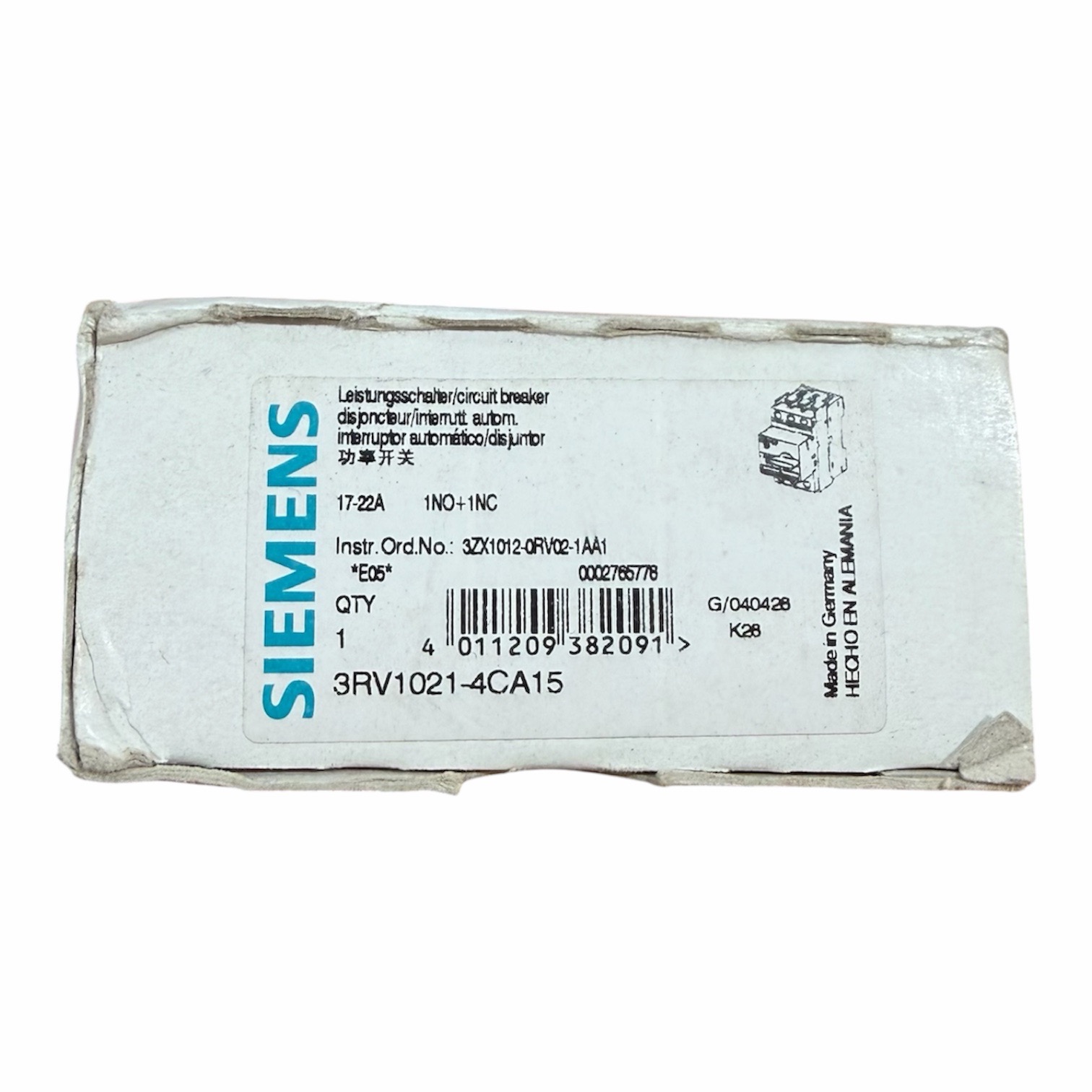

Siemens 3RV1021-4CA15 — це триполюсний автоматичний вимикач захисту двигуна (автомат захисту двигуна) серії SIRIUS 3RV1 типорозміру S0 з діапазоном регулювання теплового розчеплювача 17–22 А та інтегрованим поперечним допоміжним контактом (1 NO + 1 NC).
Модель знята з виробництва.
🛠️ Основні технічні характеристики
- Призначення: Захист електродвигунів від навантаження, короткого замикання та обриву фаз.
- Діапазон струму теплового захисту (тепловий розчеплювач): 17 … 22 А (налаштовується за допомогою поворотного диска на передній панелі).
- Струм відсічки короткого замикання (магнітний розчеплювач): 286 А.
- Клас розчеплення: CLASS 10 (стандартний час спрацьовування при перевантаженні).
- Номінальна робоча напруга: До 690 В змінного струму (AC).
- Допоміжні контакти: Вбудований поперечний блок-контакт 1 NO (нормально відкритий) + 1 NC (нормально закритий).
- Тип підключення: Гвинтові клеми.
- Спосіб монтажу: На стандартну DIN-рейку 35 мм або гвинтами на монтажну плату.
- Ступінь захисту: IP20 (з фронтальної сторони).
📐 Розміри та вага
- Габарити (В х Ш х Г): 97 х 45 х 96 мм.
- Вага: приблизно 0,38 кг.
📋 Потужність двигунів, що захищаються (при 3-фазному струмі)
Залежно від робочої напруги мережі, цей автомат призначений для захисту трифазних двигунів приблизно такої потужності:
- При 230 В: ~ 7,5 к.с. (HP)
- При 460 В: ~ 15 к.с. (HP)
- При 575 В: ~ 20 к.с. (HP)
Детальнішу технічну документацію та графіки спрацьовування можна переглянути в офіційному паспорті виробу Siemens 3RV1
