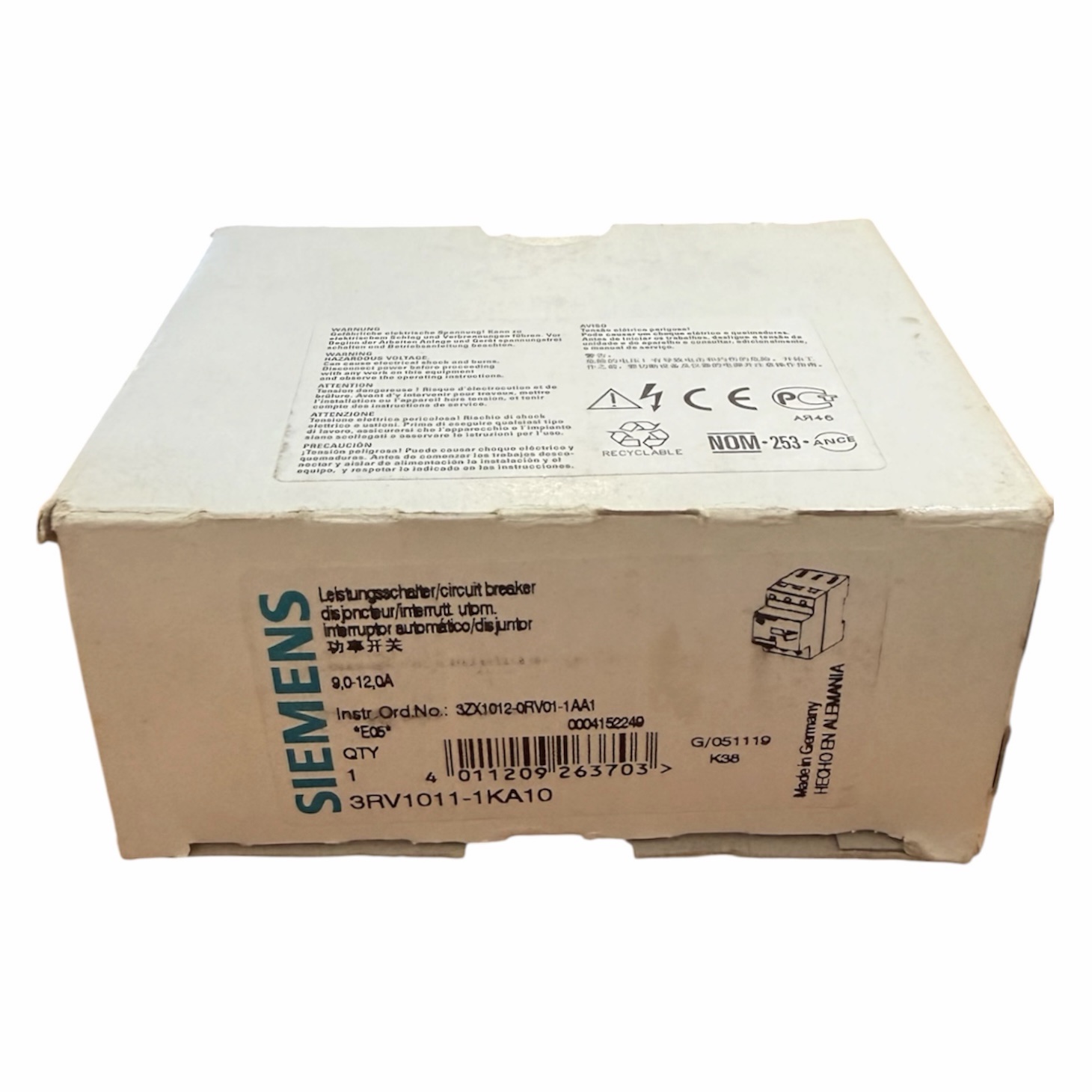

Siemens 3RV1011-1KA10 — це триполюсний автоматичний вимикач захисту двигуна (автомат захисту двигуна) серії SIRIUS 3RV1 типорозміру S00. Він призначений для комутації, а також захисту трифазних асинхронних електродвигунів потужністю до 5.5 кВт (при 380/400 В) від короткого замикання, перевантаження та обриву фази.
📊 Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Виробник / Серія | Siemens / SIRIUS 3RV1 |
| Діапазон регулювання струму (тепловий розчіплювач) | 9.0 … 12.0 А (у деяких специфікаціях до 12.5 А) |
| Струм магнітного розчеплення (від КЗ) | 156 А (N-розчіплювач) |
| Клас вимкнення (Trip Class) | CLASS 10 (стандартний час спрацьовування при перевантаженні) |
| Максимальна робоча напруга | 690 В змінного струму (AC 50/60 Гц) |
| Типорозмір (Size) | S00 (ширина модуля 45 мм) |
| Тип підключення | Гвинтові клеми (Screw terminal) |
| Тип керування | Клавішний перемикач (Rocker/Toggle switch) |
| Монтаж | На DIN-рейку 35 мм або гвинтами на плату |
| Ступінь захисту | IP20 (з фронтального боку) |
| Робоча температура | від -20 °C до +60 °C |
🔍 Ключові особливості та переваги
- Комбінований захист: Замінює традиційну схему з окремого автоматичного вимикача та теплового реле. [1]
- Чутливість до обриву фази: Має інтегрований диференціальний механізм, який прискорює вимкнення при зникненні однієї з фаз, запобігаючи згоранню двигуна.
- Температурна компенсація: Спеціальна біметалева пластина запобігає хибним спрацьовуванням автомата, якщо температура всередині щита вища за температуру самого двигуна.
- Можливість блокування: Керуюча клавіша має функцію фіксації у вимкненому стані для безпечного проведення сервісних робіт.
📌 Важлива примітка щодо життєвого циклу продукту: Серія 3RV1 є застарілою та знята з виробництва.
