GE VAT200 U203X07K5FS — це безсенсорний векторний частотний перетворювач (інвертор) виробництва General Electric. Він призначений для керування швидкістю обертання стандартних асинхронних електродвигунів змінного струму.

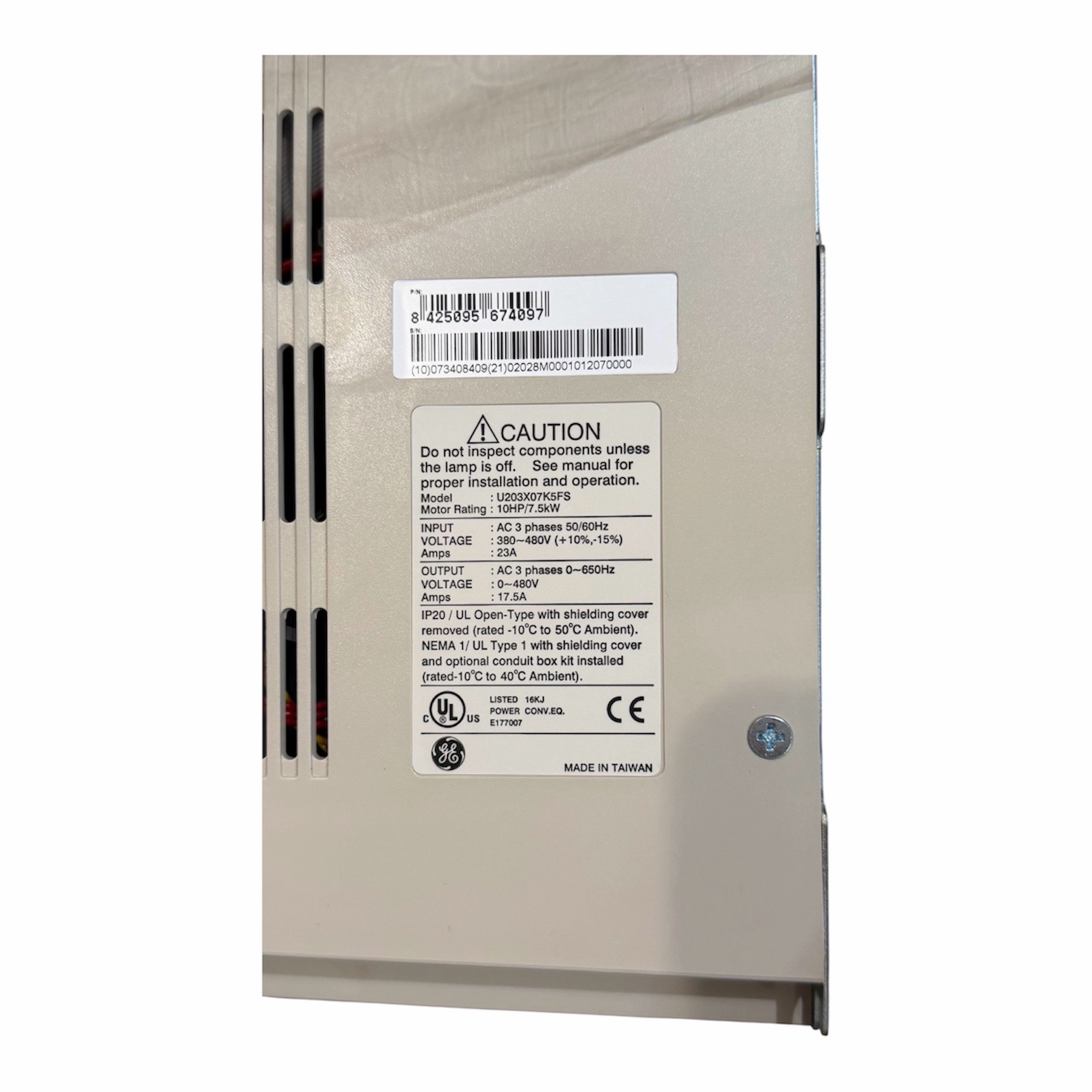

Код моделі U203X07K5FS розшифровується згідно з заводським маркуванням так:
- U20 — серія частотних перетворювачів (VAT200).
- 3 — трифазний вихід / живлення (3 фази).
- X — клас вхідної напруги: 400 В (робочий діапазон від 380 до 460–480 В змінного струму).
- 07K5 — номінальна потужність електродвигуна: 7.5 кВт (10 к.с.).
- F — вбудований ЕМС-фільтр (помехоподавлюючий фільтр класу А).
- S — вбудований гальмівний модуль (транзистор динамічного гальмування).
Ключові електричні параметри
- Номінальний вихідний струм: близько 17.5 А.
- Вихідна частота: регулюється в діапазоні 0 – 200 Гц (у деяких модифікаціях до 650 Гц).
- Перевантажувальна здатність: 150% від номінального струму протягом 60 секунд.
- Метод керування: безсенсорне векторне керування (Sensorless Vector Control) або скалярне керування за характеристикою V/f.
Функціональні особливості

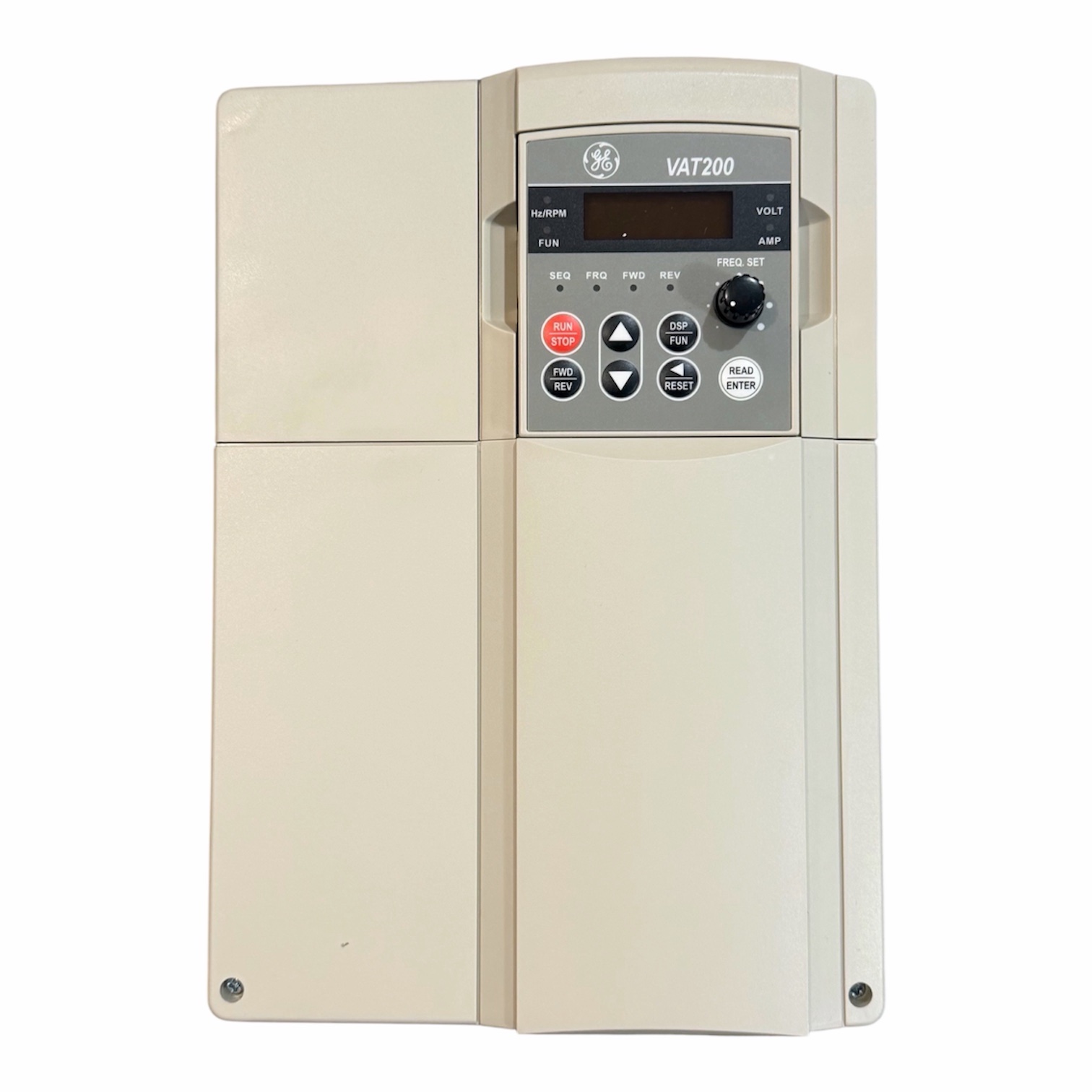

- Інтерфейс: знімна світлодіодна (LED) панель керування для налаштування параметрів та індикації частоти.
- Комунікація: вбудований протокол зв’язку ModBus RTU (через інтерфейс RS-485).
- Захист: повний комплекс захисту від перевантаження по струму, перенапруги, зниженої напруги, короткого замикання на виході та замикання на землю.
- Додатково: вбудовані функції простого ПЛК (PLC) та ПІД-регулятора для автоматизації технологічних процесів (наприклад, підтримка тиску в насосних системах).
