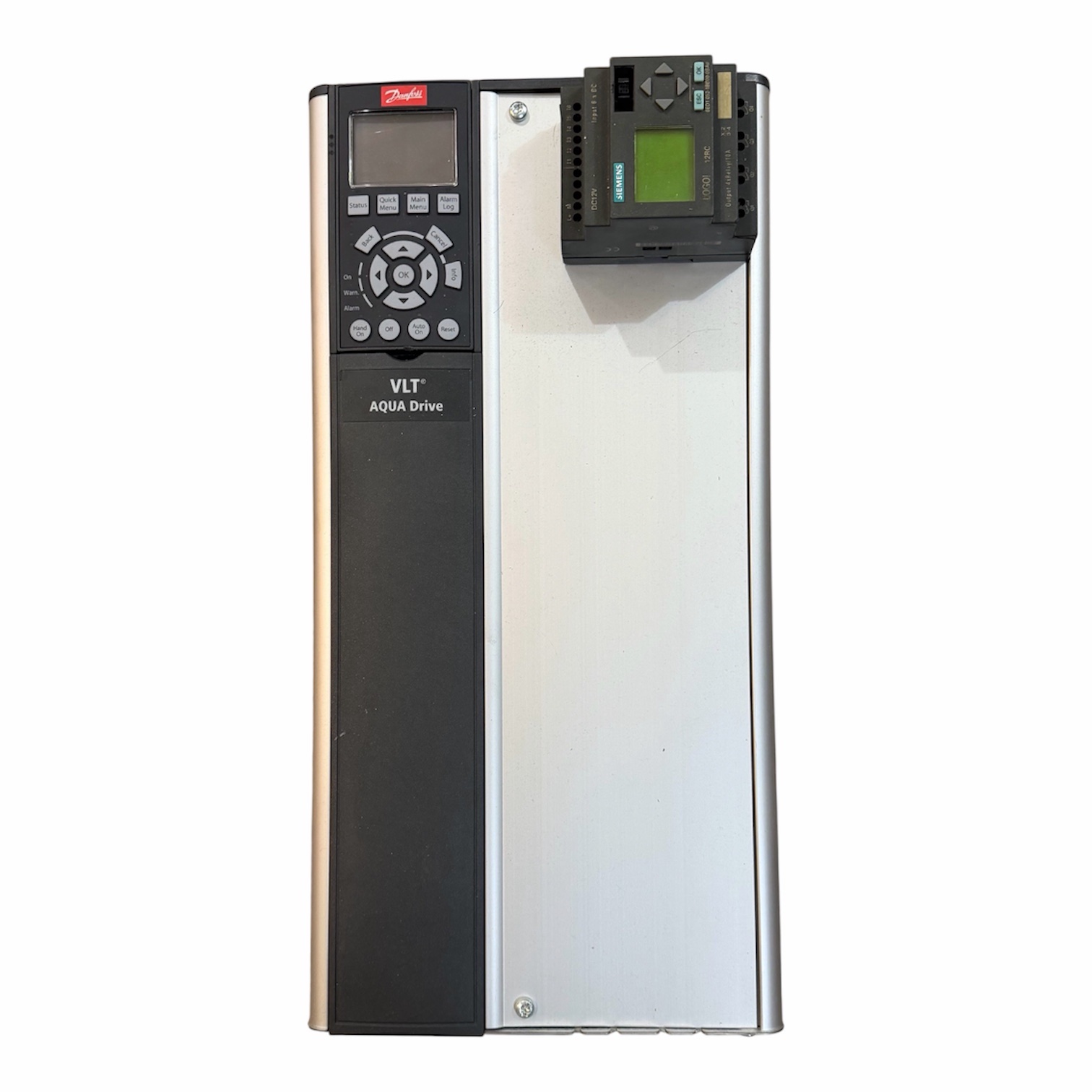

Трифазний частотний перетворювач (22 кВт) серії VLT® AQUA Drive, Danfoss FC-202P22KT4E20H1XGXXXXSXXXXAXBXCXXXXDX

Трифазний перетворювач частоти Danfoss VLT® AQUA Drive FC 202 потужністю 22 кВт. Ця серія спеціально розроблена для високоефективного управління насосами, вентиляторами та компресорами у сферах водопостачання, водовідведення та кондиціонування.

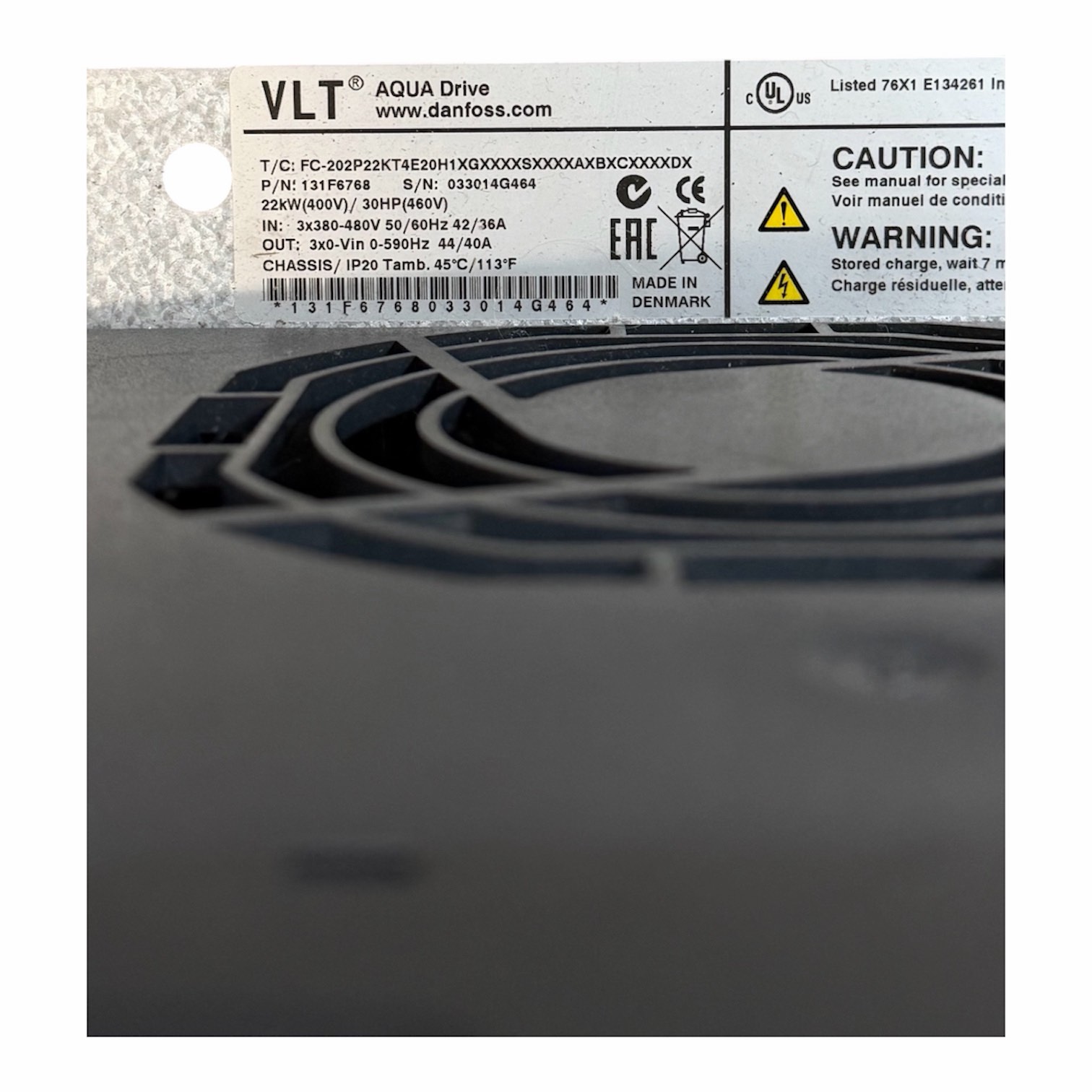

Офіційний артикул Danfoss для замовлення цієї конкретної моделі — 131F6768.

Розшифрування типового коду за каталогом Danfoss

Кожна група символів у коді FC-202P22KT4E20H1XGXXXXSXXXXAXBXCXXXXDX визначає конкретні апаратні або програмні характеристики пристрою:

• FC-202 — серія перетворювачів частоти VLT® AQUA Drive.
• P22K — номінальна потужність електродвигуна: 22 кВт (30 к.с.).
• T — трифазне живлення (Three phase).
• 4 — лінійна напруга мережі живлення: 380–480 В змінного струму.
• E20 — клас захисту корпусу: IP20 / Chassis (для монтажу всередині електричної шафи).
• H1 — вбудований ЕМС-фільтр: клас радіозавад RFI Class A1/B (C1).
• X (після H1) — гальмівний переривач відсутній (No brake chopper).
• G — комплектація графічною панеллю керування (LCP / Graphical Local Control Panel).
• XXXX (перший блок) — стандартне виконання плат (друковані плати без додаткового захисного покриття лаком, базовий ввід кабелів).
• SXXXX — версія програмного забезпечення: стандартне актуальне ПЗ (Latest release std. SW).
• AX — слот A для плат розширення порожній (додаткові інтерфейси промислових мереж відсутні).
• BX — слот B для плат розширення порожній.
• CX — слоти C0/C1 порожні.
• DX — слот D для підключення плати зовнішнього живлення 24 В порожній.

Головні технічні характеристики

• Номінальний вихідний струм: 44 А.
• Перевантажувальна здатність: 110% від номінального струму протягом 1 хвилини (оптимізовано для насосних навантажень зі змінним моментом).
• Типорозмір корпусу (Frame): B4.
• Вбудовані інтерфейси: Базово підтримується протокол Modbus RTU через інтерфейс RS-485.
• Корисні функції: Захист насоса від «сухого ходу», компенсація потоку, вбудований каскадний контроллер для керування групою насосів, функція заповнення труб (захист від гідроударів) та режим «сну» для економії енергії.
