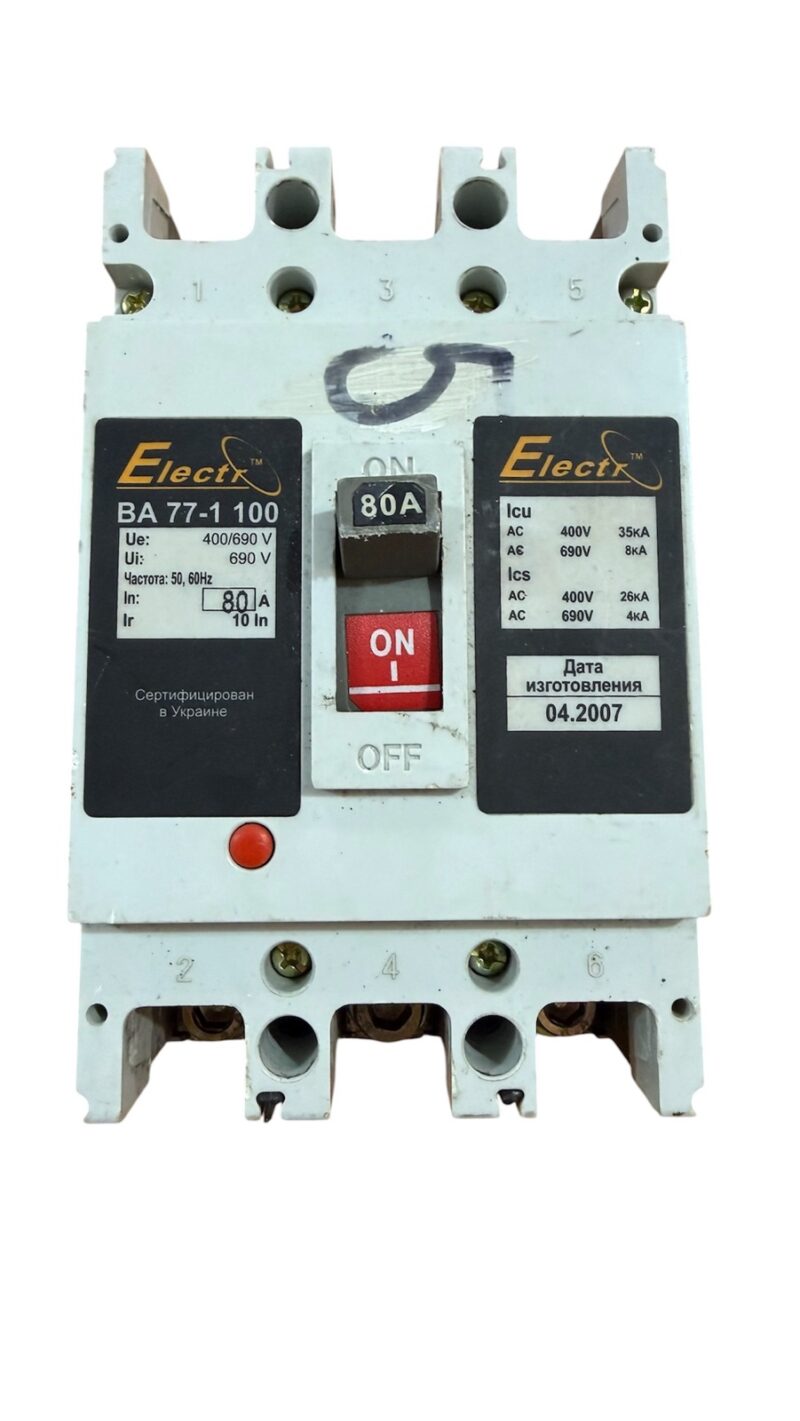

Electro BA 77-1 100 (або ВА 77-1) — це силовий промисловий автоматичний вимикач торгової марки ElectrO TM, розрахований на номінальний струм 100 Ампер.
Цей апарат призначений для захисту трифазних електричних мереж від перевантажень і коротких замикань, а також для рідких оперативних комутацій.
Ключові технічні характеристики
- Номінальний струм (\(I_{n}\)): 80 А.
- Кількість полюсів: 3 (для трифазної мережі).
- Номінальна напруга: 400 / 690 В змінного струму (50/60 Гц).
- Гранична вимикаюча здатність (\(I_{cu}\)): 35 кА (струм короткого замикання, який автомат здатний розірвати без саморуйнування).
- Номінальна робоча вимикаюча здатність (\(I_{cs}\)): 26 кА.
- Тип розчіплювача: комбінований — тепловий (від перевантаження) та електромагнітний (від КЗ).
- Уставка захисту від КЗ (\(I_{n}\)): 8–12 разів від номіналу (спрацьовує при струмах 800–1200 А).
- Зносостійкість: до 20 000 циклів ввімкнення/вимкнення.
- Спосіб монтажу: підключення за допомогою кабельних наконечників або мідних/алюмінієвих шин.
Де застосовується
- В електрощитових промислових підприємств.
- На вводах житлових будинків чи комерційних будівель.
- У розподільчих пристроях трансформаторних підстанцій.
