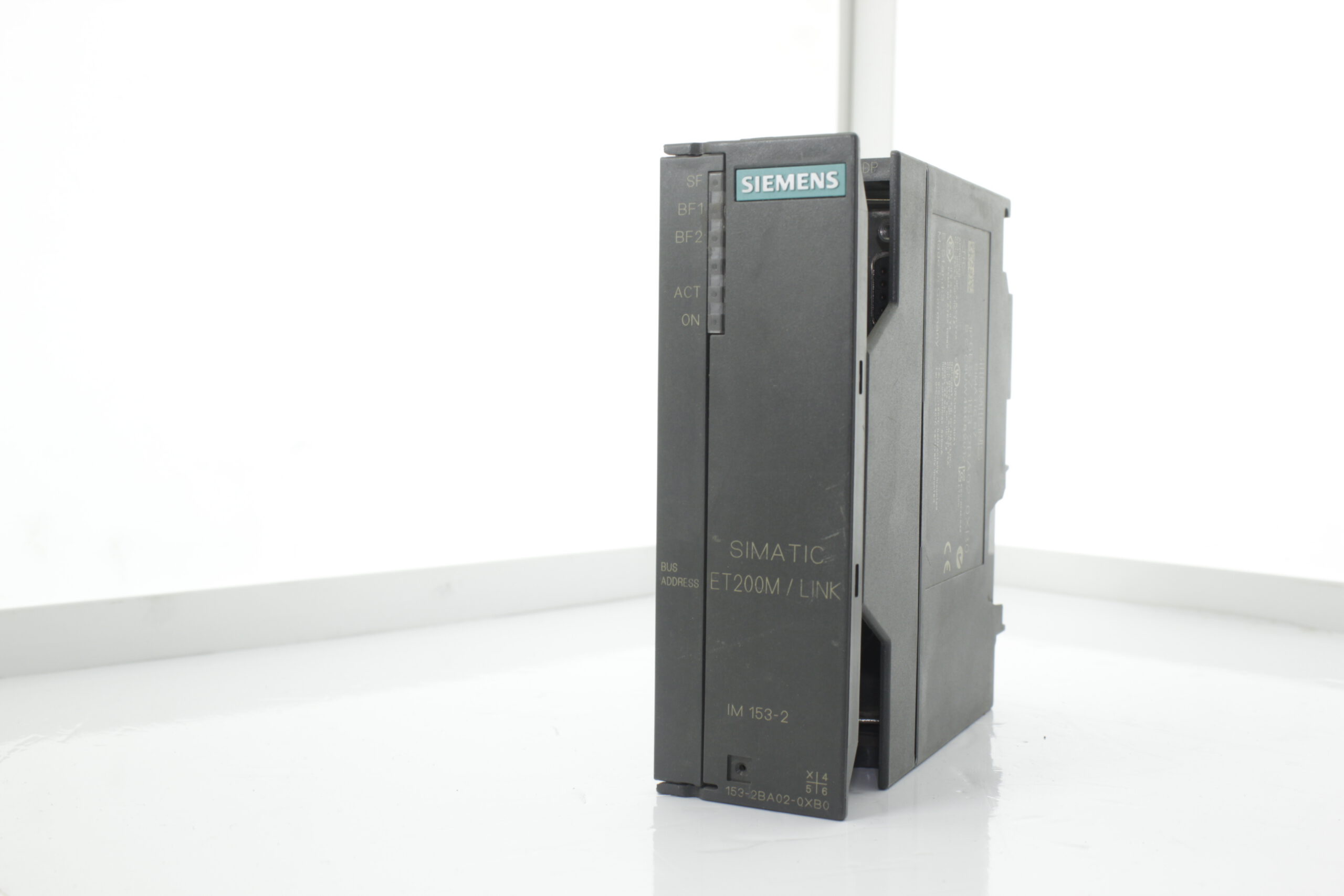

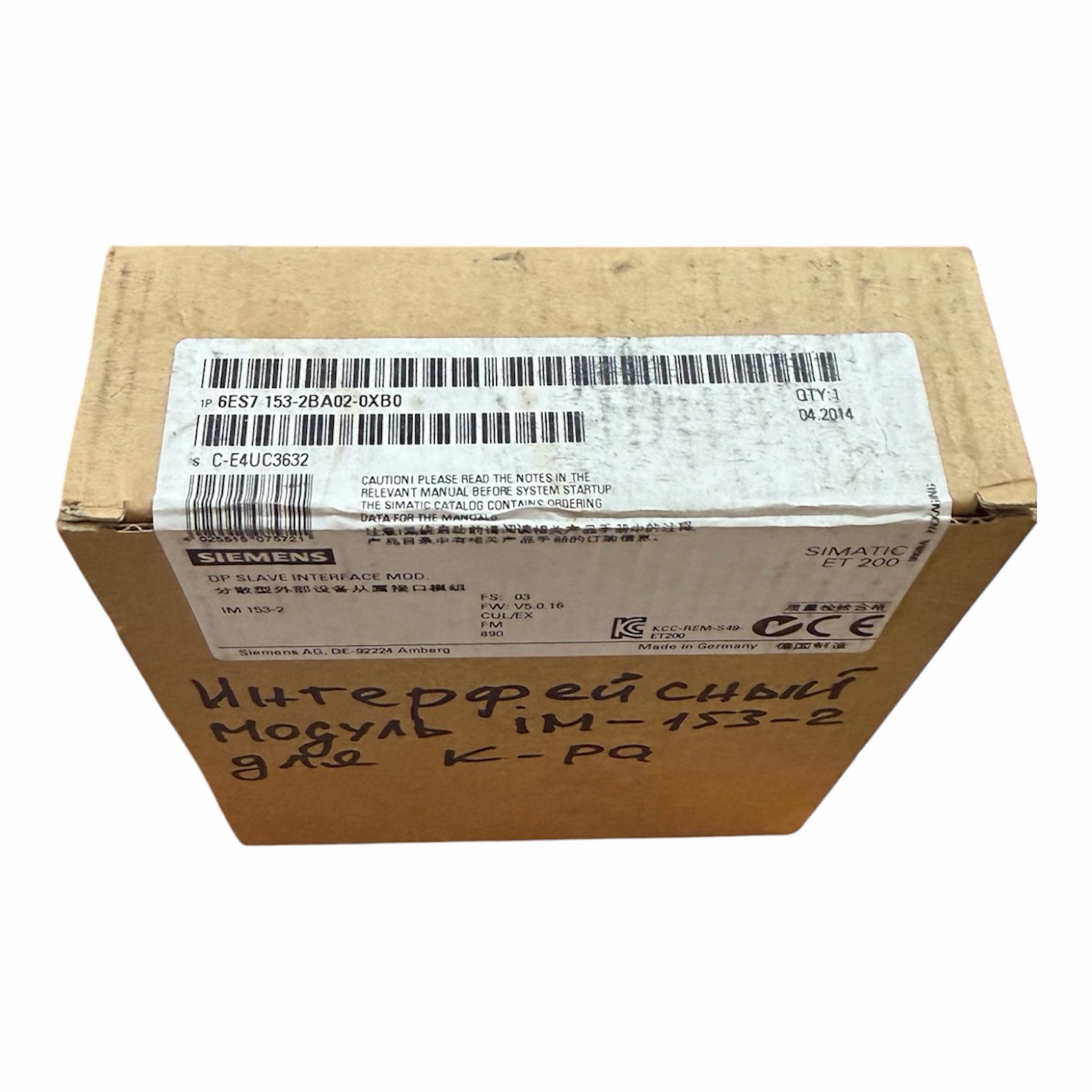

6ES7153-2BA02-0XB0 — це артикул (MLFB) інтерфейсного модуля Siemens SIMATIC DP IM 153-2 High Feature (HF), який використовується для підключення станцій розподіленого введення-виведення ET 200M до промислової мережі PROFIBUS DP.
На сьогодні цей пристрій має статус застарілого (знятого з виробництва), але активно постачається як сервісна запчастина.
🛠️ Основні технічні характеристики
- Тип модуля: Інтерфейсний модуль високої функціональності (High Feature).
- Протокол зв’язку: PROFIBUS DP (через стандартний 9-піновий роз’єм Sub-D).
- Швидкість передачі даних: До 12 Мбіт/с (з автоматичним визначенням швидкості).
- Напруга живлення: 24 В постійного струму (номинал), допустимий діапазон від 20.4 до 28.8 В.
- Споживання струму: Максимально 600 мА.
- Потужність втрат: Близько 5.5 Вт.
- Кількість модулів на станцію: Дозволяє підключати до 12 сигнальних, функціональних або комунікаційних модулів серії S7-300.
- Габарити: 40 x 125 x 117 мм.
- Вага: Близько 360 грамів.
🌟 Ключові функціональні особливості
- Резервування (Redundancy): Підтримка роботи у складі резервованих систем (наприклад, із контролерами S7-400H), що критично для безперервних технологічних процесів.
- Мітки часу (Time Stamping): Забезпечує точне фіксування подій змін дискретних сигналів із роздільною здатністю до 1 мс.
- Ізохронний режим (Isochronous Mode): Синхронізація циклу шини PROFIBUS із циклом виконання програми в контролері для високодинамічних завдань.
- Підтримка HART-протоколу: Розширена структура для передачі додаткових (вторинних) змінних від інтелектуальних HART-датчиків.
- Робота з 64-канальними модулями: Підтримує високу щільність каналів (32 сигнали на слот).
- Функція “Slave Initiative”: Можливість ініціалізації обміну з боку підпорядкованого пристрою для інтеграції приводів через Drive ES або комутаторів Switch ES.
📂 Документація та програмне забезпечення
- Технічний паспорт: Повні специфікації доступні у офіційному Data Sheet від Siemens.
- Конфігурування: Для інтеграції у сторонні системи автоматизації (не Siemens) чи старі версії ПО використовується файл опису пристрою GSD, який можна знайти у відповідній гілці на Siemens Forum.
- Підтримка: Офіційні інструкції з експлуатації, сертифікати сумісності та системні керівництва ET 200M зібрані на сервісному порталі Siemens Industry Online Support.
