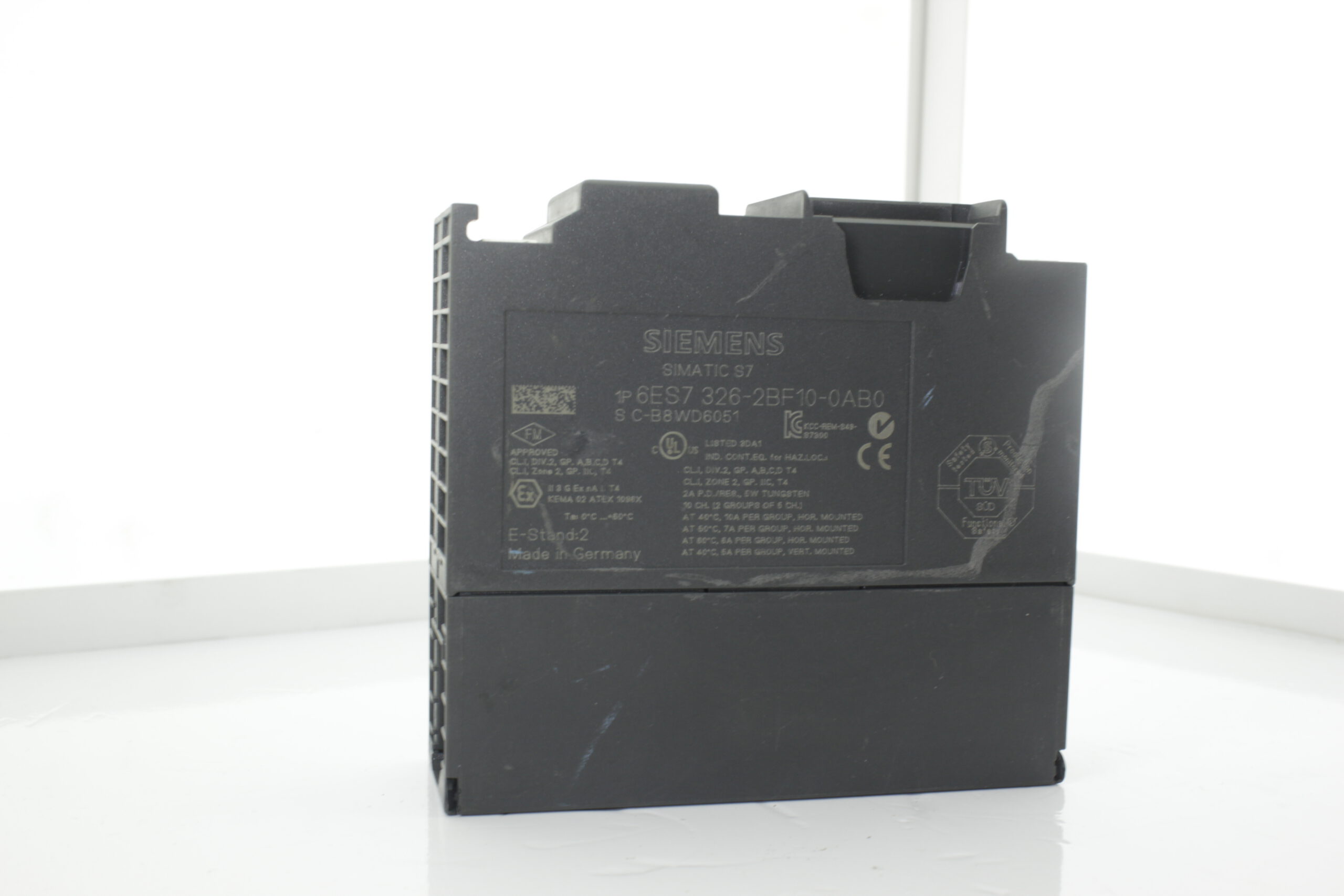

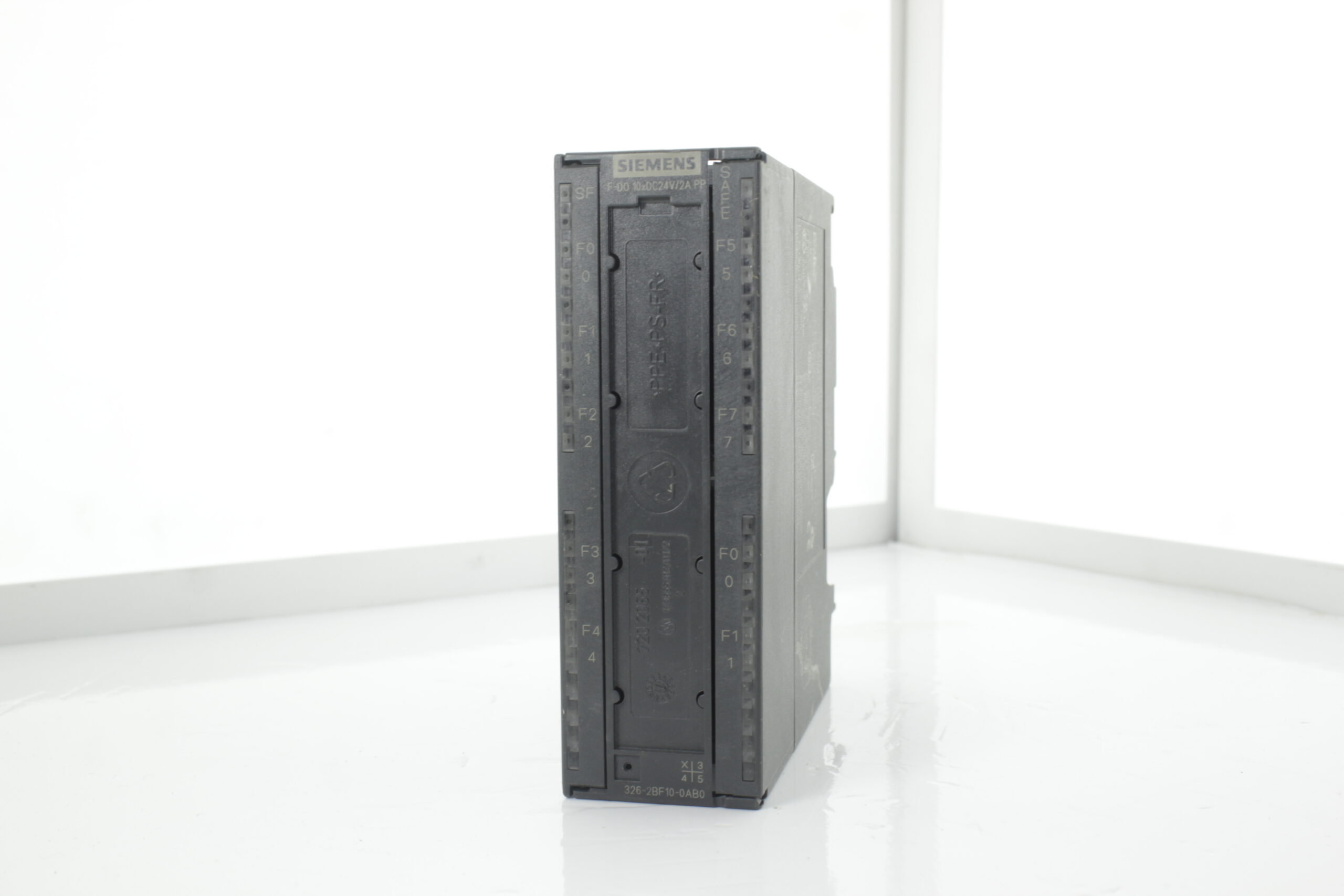

SIMATIC
S7, ЦИФРОВИЙ ВИХІД SM326, F-DO10 X DC24V / 2A PP, БЕЗПЕЧНІ ЦИФРОВІ ВИХОДИ ДЛЯ
СИСТЕМ SIMATIC S7F З ДІАГНОСТОМ. ПРЕРИВАННЯ, LVV, ДО КАТЕГОРІЙ 4 (EN954-1) /
SIL3 (IEC61508) / PLE (ISO13849), 1 X 40 PIN
Напруга живлення
омінальне значення
(пост. Струм) 24 V; 1L +
Напруга навантаження L +
Номінальне значення (пост. Струм) 24 V; 2L +, 3L +
Вхідний струм
джерела напруги
харчування 1L +, макс. 100 mA
джерела напруги
навантаження 2L + (без навантаження), макс. 100 mA
з джерела напруги навантаження 3L + (без навантаження),
макс. 100 mA
з шини на задній стійці 5 В пост. струму, макс. 100 mA
b>Потужність
Нормальна розсіює
потужність 6 W
Цифрові виводи
Вид виходів 10
Захист від
короткого замикання Так
Комутаційназдатність виходів
при лампової
навантаженні, макс. 5 W
Вихідний струм
для сигналу “1”, номінальне значення 2 A
для сигналу “1”, діапазон допустимих значень для 0
– 40 ° C, хв. 7 mA
для сигналу “1”, діапазон допустимих значень для 0
– 40 ° C, макс. 2,4 A
для сигналу “1”, діапазон допустимих значень для
40 – 60, хв. 7 mA
для сигналу “1”, діапазон допустимих значень для
40 – 60, макс. 2,4 A
для сигналу “0”, ток спокою, макс. 0,5 mA
Частота комутації
при омічний навантаженні, макс. 25 Hz
при індуктивному навантаженні, макс. 25 Hz
при лампової навантаженні, макс. 10 Hz
Сумарний струм
виходів (на вузол)
Горизонтальне
монтажне положення
– до 40 ° C, макс. 10 A
– до 60, макс. 6 A
Вертикальне
монтажне положення
– до 40 ° C, макс. 5 A
Довжина проводу
екрановані, макс. 1 000 mнеекрановані, макс. 600 m
Аварійні сигнали / діагностика / інформація про
стан
Аварійні сигнали
Діагностичний
сигнал Так
Діагностичні
повідомлення
Прочитується
діагностична інформація Так
Діагностичний
світлодіодний індикатор
Відмовостійкий
режим Так
Сумарна помилки SF (червоний) Так
Гальванічна розв’язка
Гальванічна
розв’язка цифрових виводів
між каналами Так
між каналами, в
блоках для 5
між каналами і
шиною на задній стінці Так
між каналами і
напругою живлення блоку електроніки Так
Ізоляція
золяція, випробувана за допомогою 370
В протягом 1 хв
Стандарти, допуски,
сертифікати
Максимально досяжний клас безпеки в безпечному режимі
згідно DIN VDE 0801 AK 5 і 6
згідно EN 954 Кат. 4
Рівень повноти безпеки згідно IEC 61508 SIL 3
З‘єднання
Необхідний передній штекер 40-полюсний
Розміри
Ширина 40 mm
Висота 125 mm
Глибина 120 mm
Маси
Маса, прибл. 330 г
