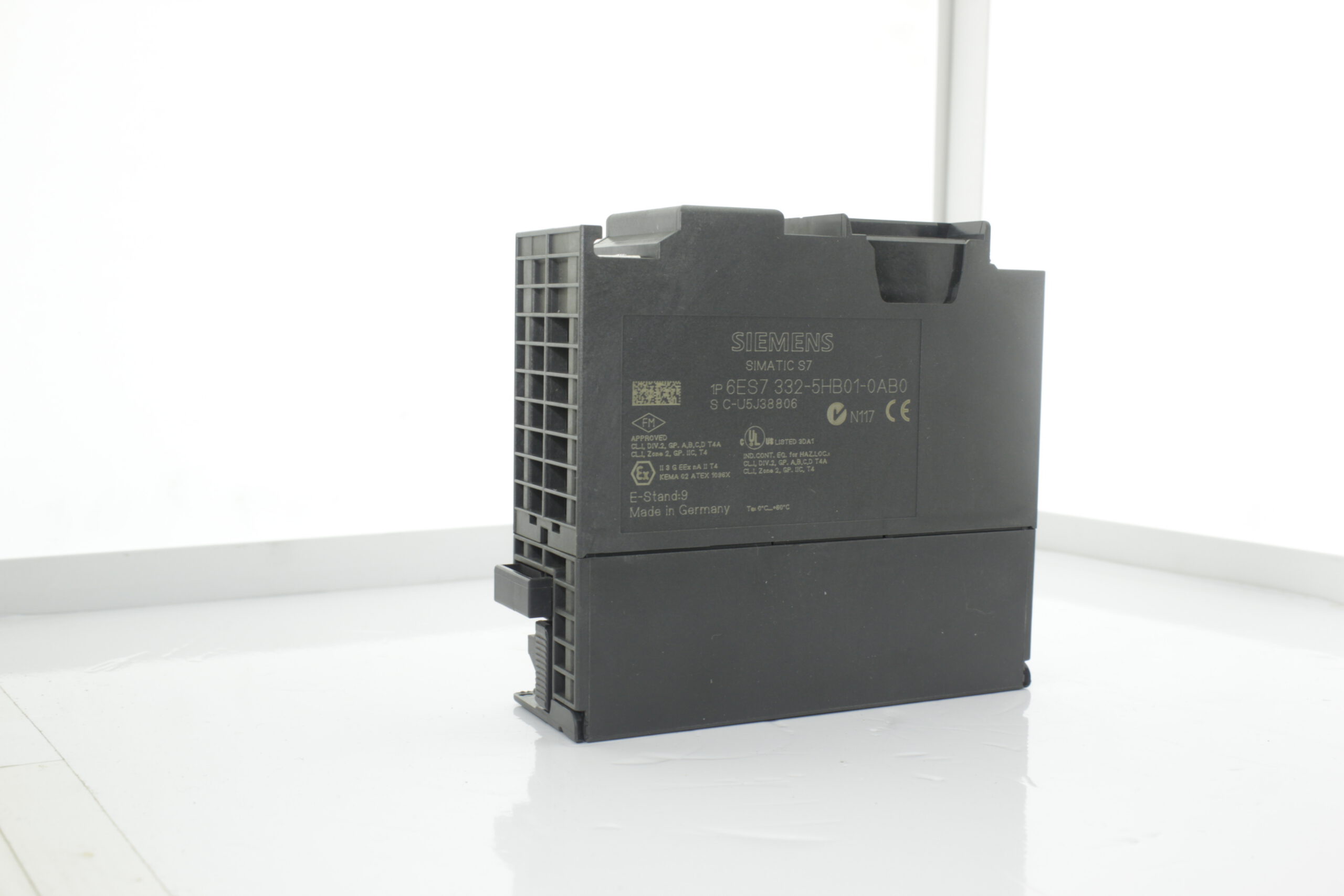

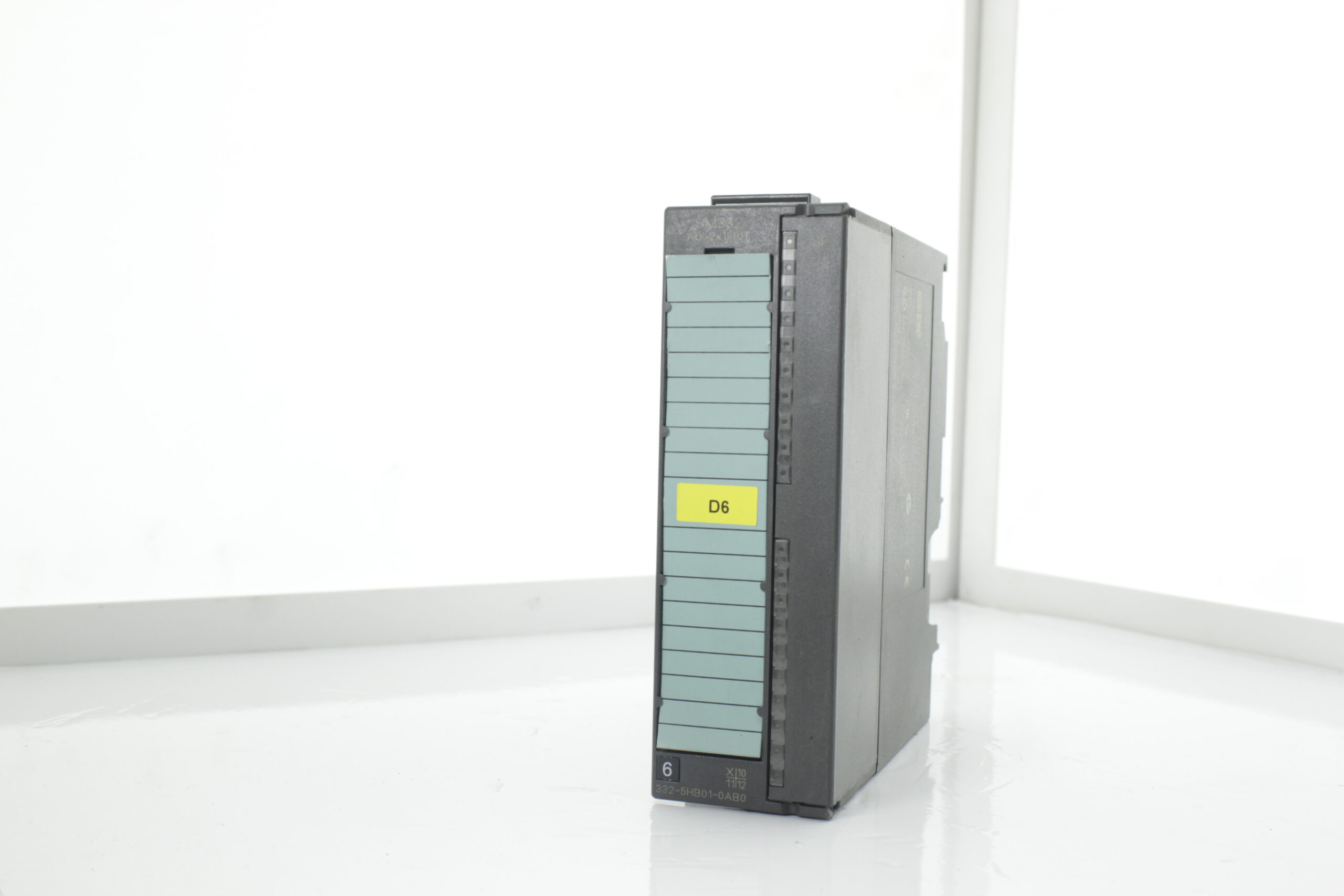

SIMATIC S7-300, ANALOG OUTPUT SM 332, FLOATING, 2 AO, U/I; 11/12 BITS
RESOL., 20 PIN., REMOVE/INSERT WITH ACTIVE BACKPLANE BUS
Напруга живлення
Напруга навантаження L +
Номінальне значення (пост. Струм) 24 V
Захист від змішування полярності ак
Вхідний струм
з джерела напруги навантаження L + (без навантаження), макс.
135 mA
з шини на задній стійці 5 В пост. струму, макс. 60 mA
Потужність
Нормальна розсіювана
потужність 3 W
Аналогові виводи
Число аналогових виходів 2
Макс. вихідна напруга, струм короткого замикання 25 mA
Макс. вихідний струм, напруга при роботі без навантаження 18
V
Діапазони вихідних
параметрів, напруга
від 0 до 10 В Так
від 1 В до 5 В Так
від -10 до +10 В Так
Діапазони вихідних
параметрів, ток
від 0 до 20 мА Так
від -20 мА до +20 мА Так
від 4 мА до 20 мА Так
Опір навантаження (в номінальному діапазоні
виходу)
при вихідних напругах хв. 1 k
при вихідних напругах, місткість навантаження, макс. 1 μF
при вихідних токах, макс. 500
при вихідних токах, індуктивне навантаження, макс. 10 mH
Довжина проводу
екрановані, макс. 200 m
Формування аналогової величини для виходів
Час інтегрування і перетворення / дозвіл на канал
Макс. дозвіл з діапазоном перевантаження (біт зі знаком) 12
bit; ± 10 В, ± 20 мА, від 4 до 20 мА, від 1 до 5 В: 11 біт + знак; від 0 до 10
В, від 0 до 20 мА: 12 біт
Час перетворення (на канал) 0,8 ms
час встановлення
для омічний навантаження 0,2 ms
для ємнісний навантаження 3,3 ms
для індуктивного навантаження 0,5 ms; 0,5 мс (1 мГн); 3,3 мс
(10 мГн)
Похибки / точність
Експлуатаційний межа похибки в усьому діапазоні температури
Напруга щодо діапазону вихідних параметрів, (+/-) 0,5%
Струм щодо діапазону вихідних параметрів, (+/-) 0,6%
Основний межа похибки (експлуатаційний межа похибки при 25 °
C)
Напруга щодо діапазону вихідних параметрів, (+/-) 0,4%
Струм тносітельно діапазону вихідних параметрів, (+/-) 0,5%
Аварійні сигнали /
діагностика / інформація про стан
Діагностичні функції Та;
Можливість включення замінюють значень Так;
Аварійні сигнали
Діагностичний сигнал Так;
Діагностичні повідомлення
Прочитується діагностична інформація Так
Діагностичний
світлодіодний індикатор
Сумарна помилки SF (червоний) Так
Гальванічна розв’язка
Гальванічна розв’язка аналогових висновків
між каналами і шиною на задній стінці Так
Ізоляція
Ізоляція, випробувана за допомогою 500 В пост. струму
З‘єднання
Необхідний передній штекер 20-полюсний
Розміри
Ширина 40 mm
Висота 125 mm
Глибина 117 mm
Маси
Маса, прибл. 220 г
