Промисловий ротаметр для вимірювання малих витрат із вбудованим регулятором перепаду тиску виробництва німецької компанії KROHNE.Даний прилад належить до лінійки суцільнометалевих поплавкових витратомірів серії DK37 M8M.
Розшифрування маркування та технічні характеристики

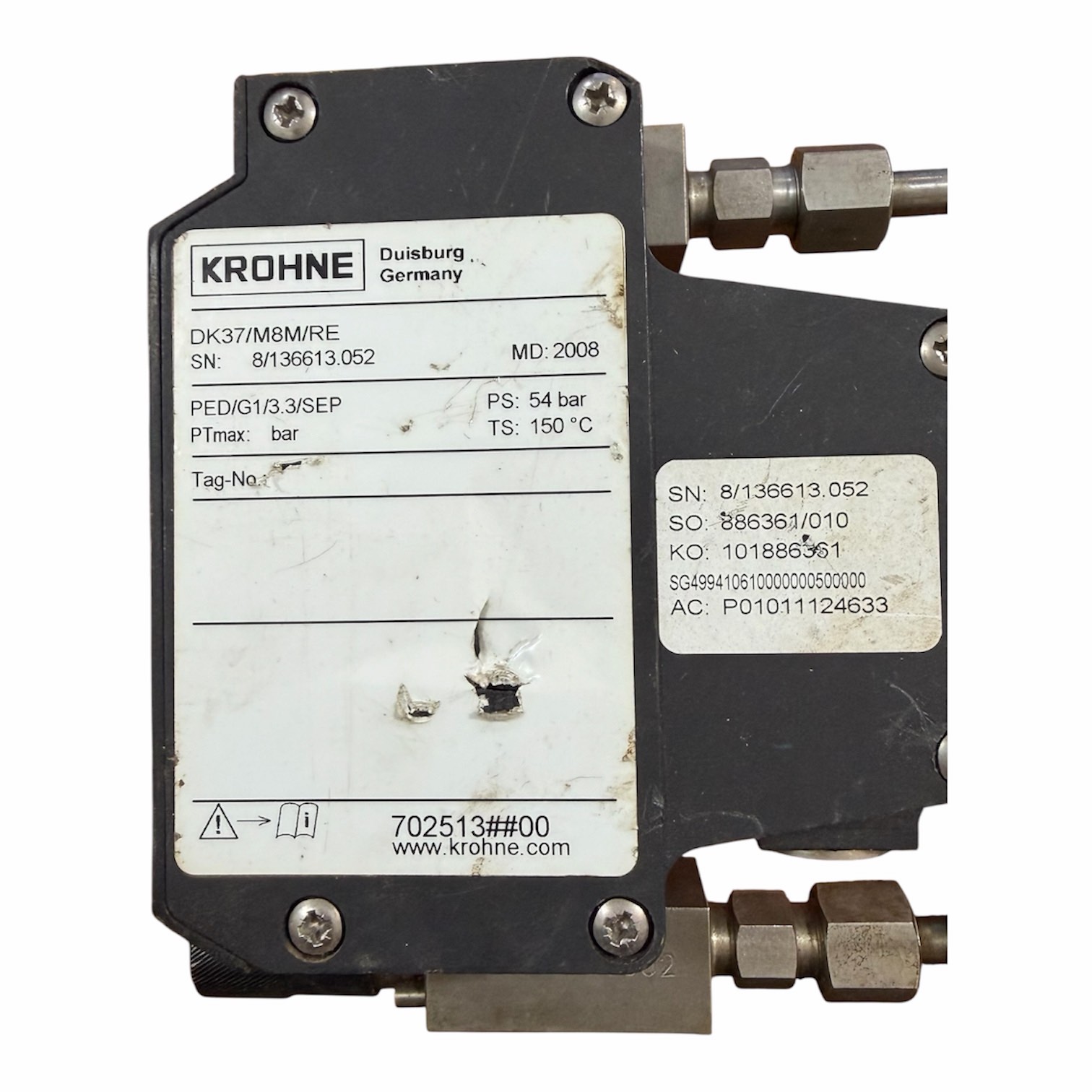

Згідно з заводською табличкою на корпусі, пристрій має такі параметри:
Модель (Код замовлення): DK37/M8M/REDK37 / M8 — базова серія компактних металевих ротаметрів.M (M8M) — обладнаний механічним індикатором (шкалою), що працює за допомогою магнітного зв’язку без зовнішнього джерела живлення.
RE — комплектація вбудованим регулятором тиску на вході (inlet pressure regulator). Він автоматично компенсує коливання вхідного тиску для підтримання стабільної витрати.
Рік випуску (MD): 2008
Максимально допустимий тиск (PS): 54 бар
Максимально допустима температура (TS): 150 °C
Матеріал проточної частини: На нижньому фланці викарбувано маркування металу 1.4404 / 316L (високоякісна нержавіюча кислотостійка сталь).

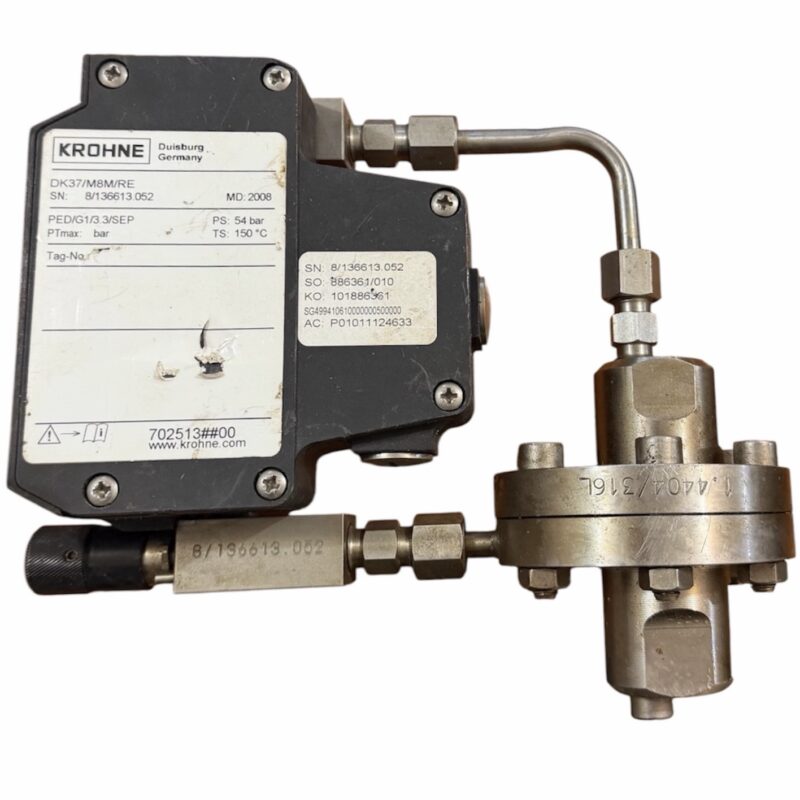

Конструктивні елементи на фото
Чорний пластиковий блок (ліворуч): Корпус механічного індикатора (штуцерного/панельного виконання), під кришкою якого розташована вимірювальна шкала зі стрілкою.
Металевий круглий блок із фланцевим з’єднанням (праворуч): Сам регулятор перепаду тиску.
Ручка регулювання (внизу ліворуч): Голчастий клапан для точного ручного налаштування рівня витрати газу або рідини.
Трубна обв’язка: З’єднує вимірювальний конус ротаметра з камерою мембранного регулятора перепаду тиску.
Прилад призначений для використання у складних технологічних процесах хімічної, нафтогазової та лабораторної промисловості, де потрібне високоточне дозування за умов змінного тиску в системі.
