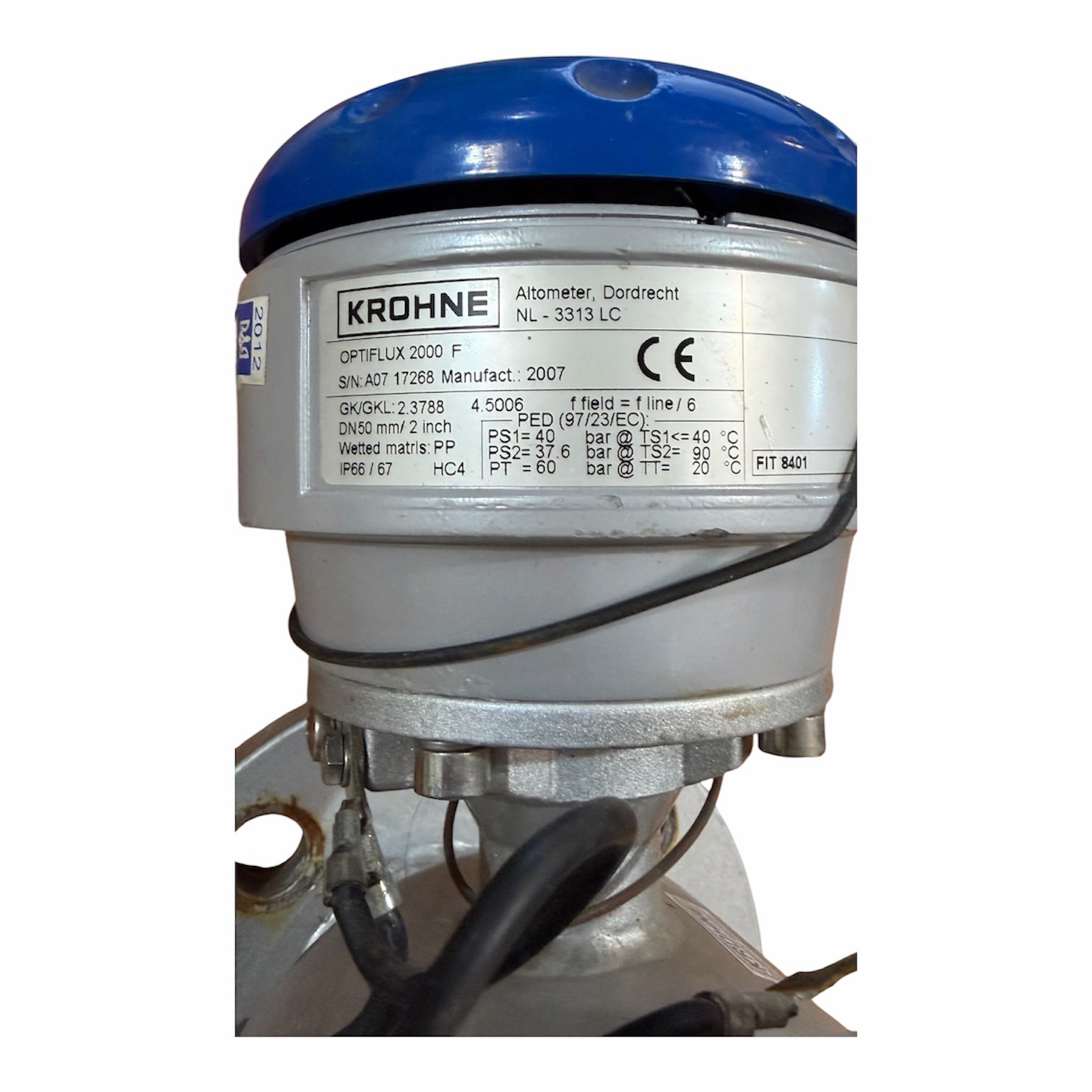

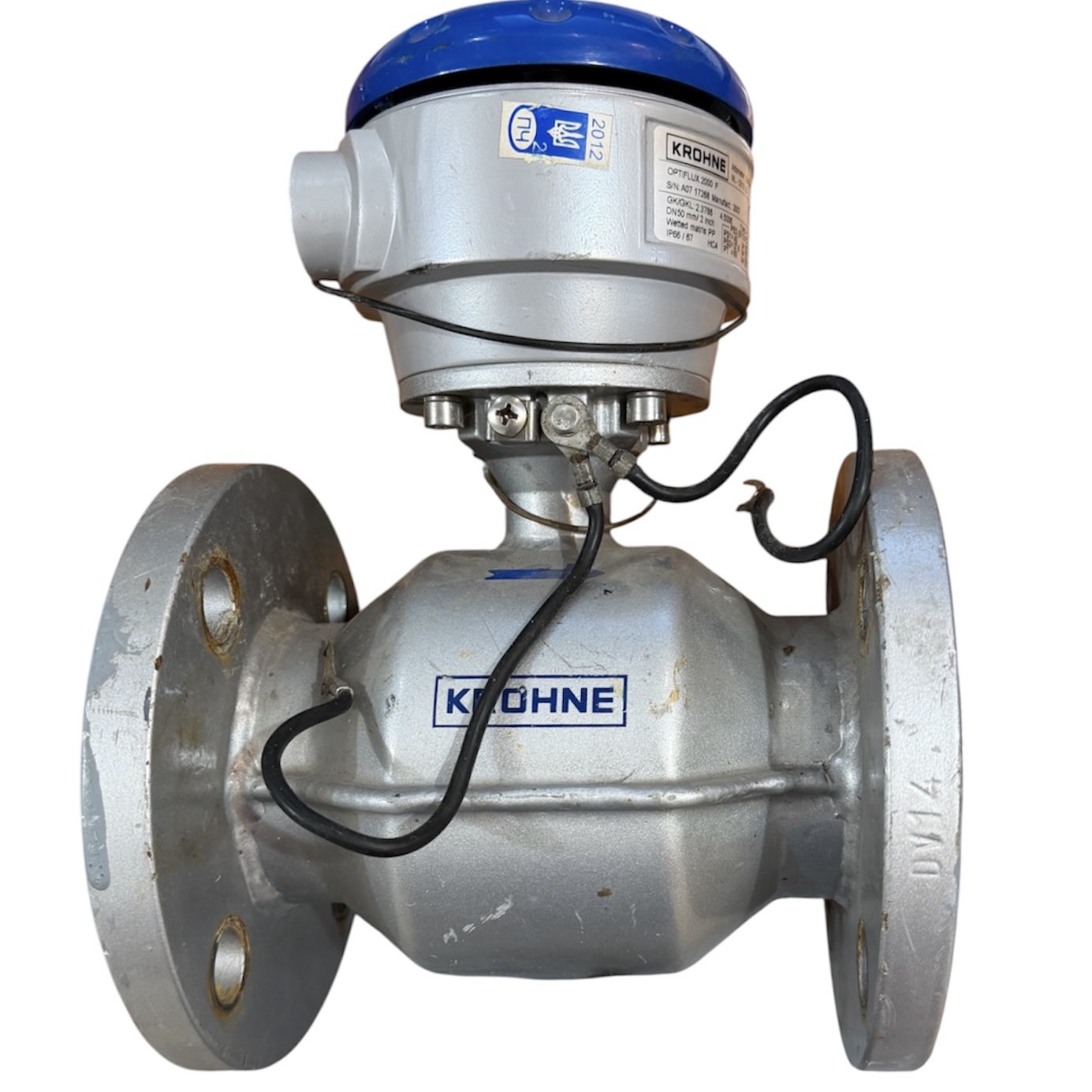

Промисловий електромагнітний первинний перетворювач витрати (датчик) у роздільному (дистанційному) виконанні KROHNE OPTIFLUX 2000F DN50 (2 дюйми)

KROHNE OPTIFLUX 2000F DN50 (2 дюйми) — це первинний електромагнітний перетворювач витрати (сенсор), призначений для вимірювання об’єму електропровідних рідин у системах водопостачання та очищення стічних вод. Літера «F» у маркуванні вказує на рознесену (віддалену) версію виконання (Field/Remote version), де сам датчик встановлюється на трубопроводі, а вимірювальний перетворювач (конвертер серії IFC) монтується окремо на стіні чи у шафі керування.

📋 Основні технічні характеристики сенсора DN50

• Номінальний діаметр: DN50 (відповідає стандарту 2 дюйми).
• Конструкція корпусу: Повнопрохідна магістраль без звужень. Відсутні рухомі частини, що мінімізує втрату тиску та ризик засмічення.
• Робоче середовище: Питна, технічна, стічна вода, шлами та пасти з мінімальною електропровідністю ≥ 5 мкСм/см (для демінералізованої води ≥ 20 мкСм/см).
• Матеріал футеровки (внутрішнього покриття): Зазвичай використовується поліпропілен (PP) або тверда гума (Hard Rubber), що мають сертифікати допуску для питної води (KTW, WRAS, ACS, NSF).
• Матеріал електродів: Високоякісна нержавіюча сталь, Хастеллой (Hastelloy C), титан або тантал (залежно від агресивності середовища).
• Клас захисту корпуса: Стандартно IP67, опціонально IP68 (NEMA 6P). Виконання IP68 дозволяє тривале затоплення сенсора у колодязях або його пряме прокладання під землею.

🛠️ Сумісність із сигнальними конвертерами

Сенсор OPTIFLUX 2000F обов’язково працює в парі із вторинним перетворювачем сигналів від KROHNE Group:

• IFC 050: Базовий економічний варіант для простих технологічних завдань.
• IFC 100: Стандартний індустріальний конвертер із розширеною діагностикою.
• IFC 300: Преміальний перетворювач для складних завдань, що підтримує комерційний облік (сертифікація MID MI-001, OIML R49).

📐 Рекомендації щодо монтажу

• Прямі ділянки: Для забезпечення паспортної точності перед витратоміром має бути пряма ділянка труби довжиною не менше 5 DN, а після нього — не менше 2 DN.
• Заповнення труби: Сенсор повинен бути завжди повністю заповнений рідиною. Найкраще місце монтажу — нижня точка U-подібного вигину або вертикальний трубопровід із потоком знизу вгору.
• Заземлення: Прилад потребує обов’язкового якісного заземлення. На пластикових трубопроводах необхідно використовувати заземлюючі кільця.
