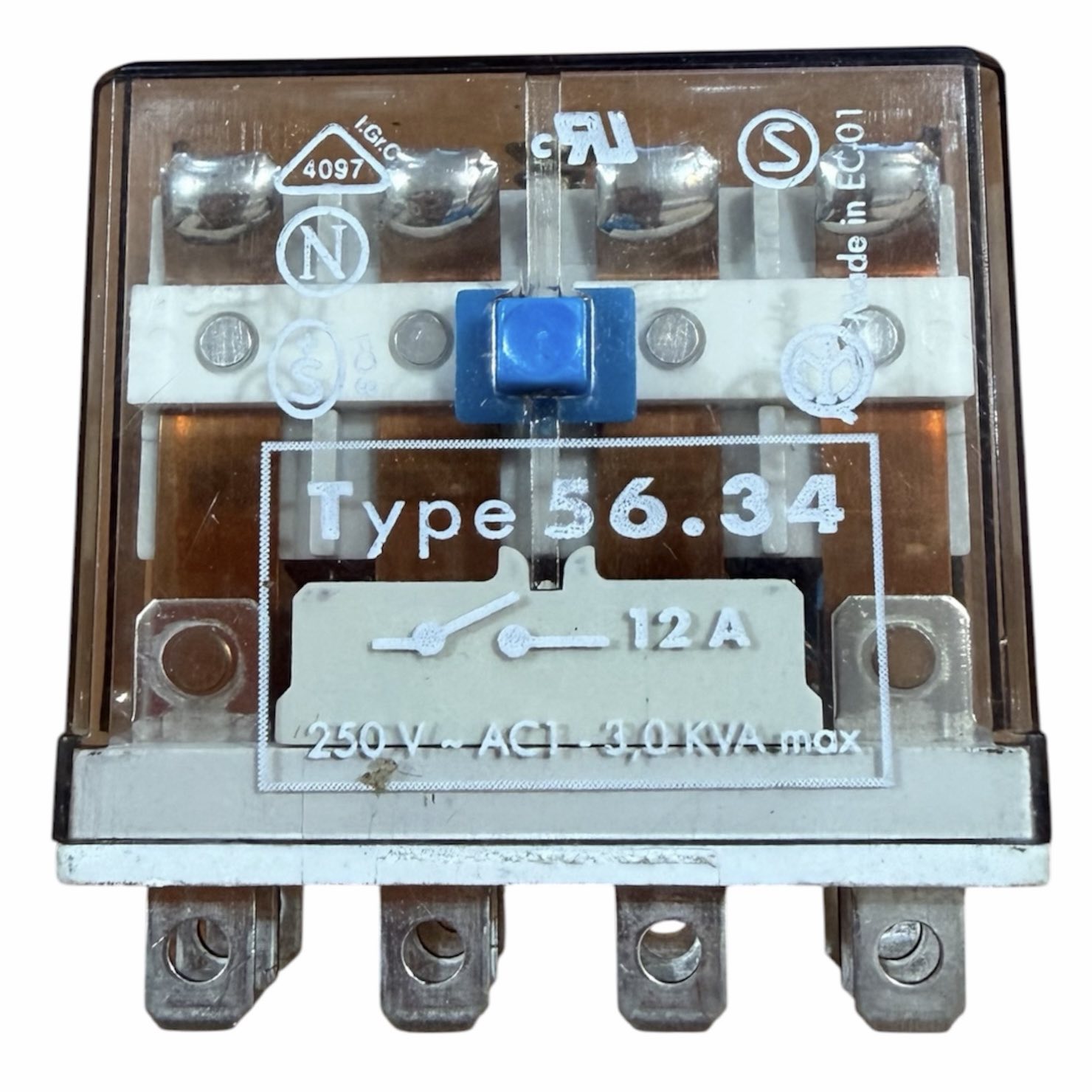

Мініатюрне силове реле Finder 56.34 — це промислове електромагнітне реле, призначене для комутації навантажень з номінальним струмом 12 А при напрузі 250 В змінного струму (AC1). Головною особливістю конфігурації 56.34 є наявність 4 перекидних контактів (4 CO / 4PDT), що дозволяє одночасно керувати чотирма незалежними лініями.
Основні технічні характеристики
- Кількість та тип контактів: 4 перекидні контакти (4CO, 4PDT).
- Номінальний струм: 12 А.
- Максимальний піковий струм: до 20 А.
- Номінальна напруга контактів: 250 В AC (макс. 400 В AC).
- Максимальна потужність комутації (AC1): 3000 ВА.
- Матеріал контактів: зазвичай використовується сплав AgNi (срібло-нікель) без вмісту кадмію.
- Тип монтажу: встановлюється у колодки (розетки) 96 серії або підключається напряму через роз’єми Faston 187 (4.8х0.5 мм).
- Робоча температура: від -40 до +70 °C.
- Габаритні розміри: 27.8 x 41 x 35.2 мм.
Варіанти виконання котушки (керування)
Залежно від повної специфікації коду моделі, реле може мати котушку під різну керуючу напругу:
- DC (постійний струм): наприклад, 12В (кодування
.9.012), 24В (.9.024) чи 220В (.9.220). - AC (змінний струм): наприклад, 24В (
.8.024) чи 230В (.8.230).
Додаткові опції (останні цифри коду)
Стандартно більшість реле цієї серії оснащуються корисними механічними елементами:
- Кнопка «Тест» (з можливістю блокування): дозволяє вручну замикати контакти для перевірки схеми.
- Механічний індикатор: прапорець, який наочно показує поточний стан контактів (замкнуті чи розімкнуті).
- Світлодіодний індикатор (LED): опціонально вбудовується для індикації подачі живлення на котушку.
