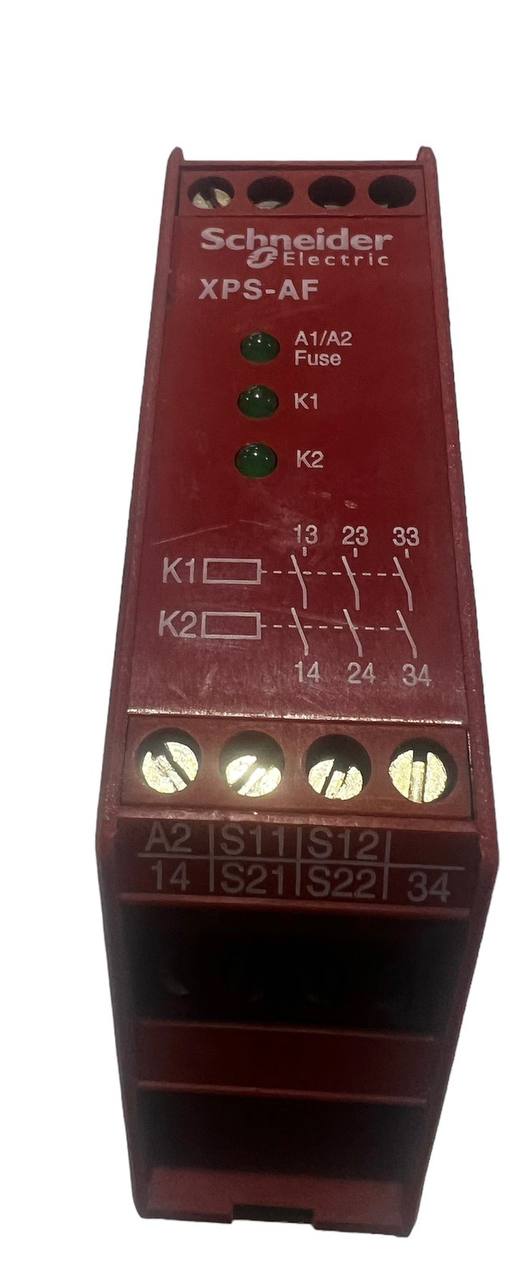

Schneider Electric Preventa XPSAF5130 — це спеціалізований модуль (реле) безпеки, призначений для моніторингу ланцюгів аварійної зупинки та захисних рухомих огороджень.
Важливий статус: Цю модель офіційно знято з виробництва.
Key Specifications (Технічні характеристики)

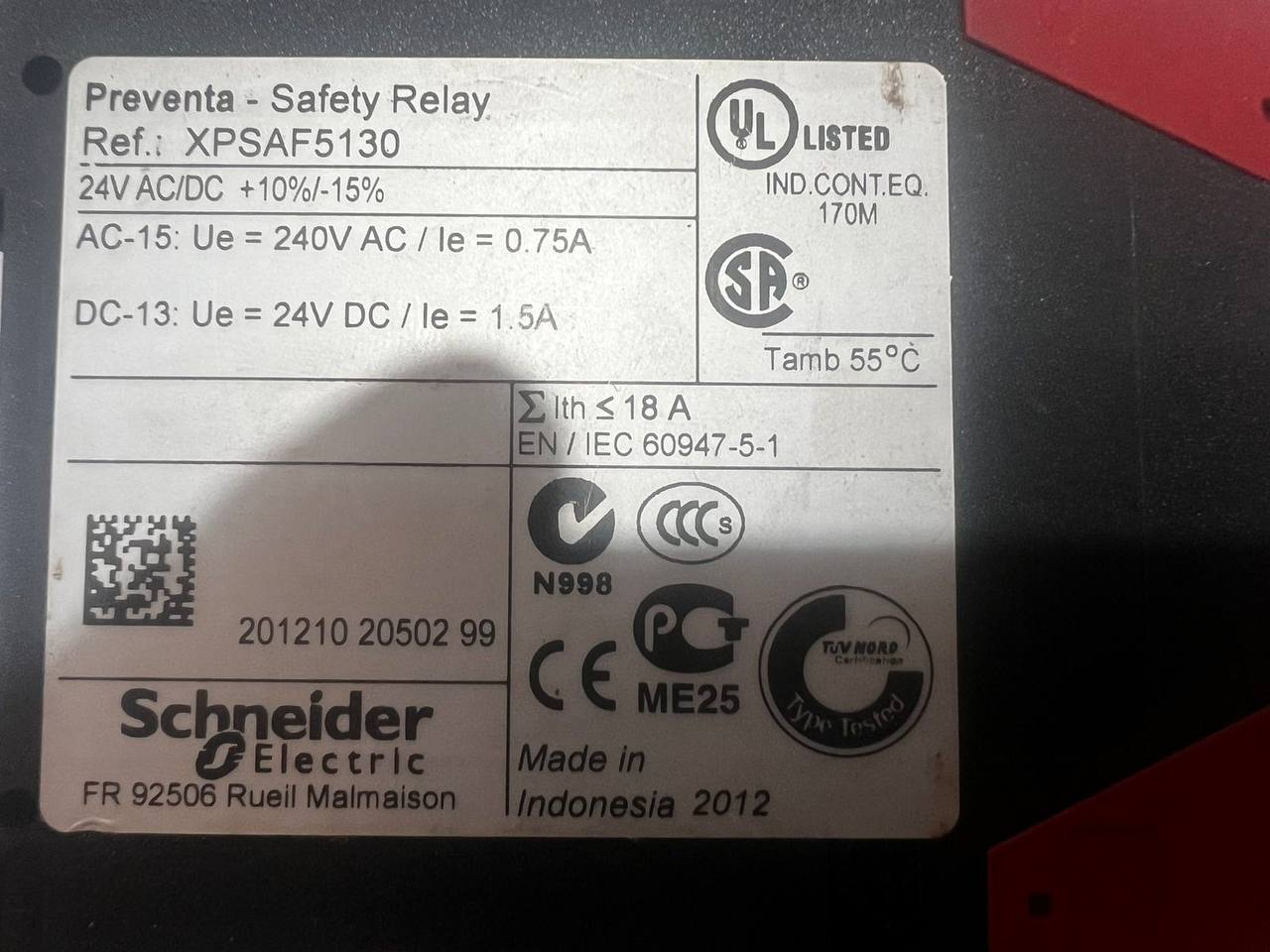

- Напруга живлення: 24 V AC (-15%…+10%) або 24 V DC (-15%…+10%).
- Входи (Канали): Можливість підключення за 1-канальною або 2-канальною схемою.
- Контакти безпеки: 3 замикаючі (Н.В. / NO) безпотенційні релейні виходи миттєвої дії.
- Додаткові виходи: Твердотільний вихід для передачі сигналу стану на ПЛК (PLC).
- Час спрацьовування: ≤ 40 мс при розмиканні входу.
- Тип старту: Конфігурований (автоматичний або ручний/контрольований).
- Індикація: 3 світлодіоди (LED) на передній панелі (Живлення, К1, К2) для швидкої діагностики.
- Монтаж: На симетричну DIN-рейку 35 мм.
Safety Levels (Параметри безпеки)
Пристрій забезпечує найвищі рівні захисту промислового обладнання:
- PL e / Категорія 4 відповідно до EN/ISO 13849-1.
- SILCL 3 відповідно до EN/IEC 62061 та EN/IEC 61508.
- MTTFd: 243 роки (середній час до небезпечної відмови).
- DC (Діагностичне покриття): > 99%.
Основні клеми підключення
- A1 / A2: Живлення модуля (24 V AC/DC).
- S11 / S12: Вхідний канал безпеки №1.
- S21 / S22: Вхідний канал безпеки №2.
- 13-14, 23-24, 33-34: Силові ланцюги безпеки (NO контакти для увімкнення контакторів чи приводів).
- Y1 / Y2 (або S33/S34/S39): Контур зворотного зв’язку (Feedback loop) та кнопка скидання (Start/Reset).
