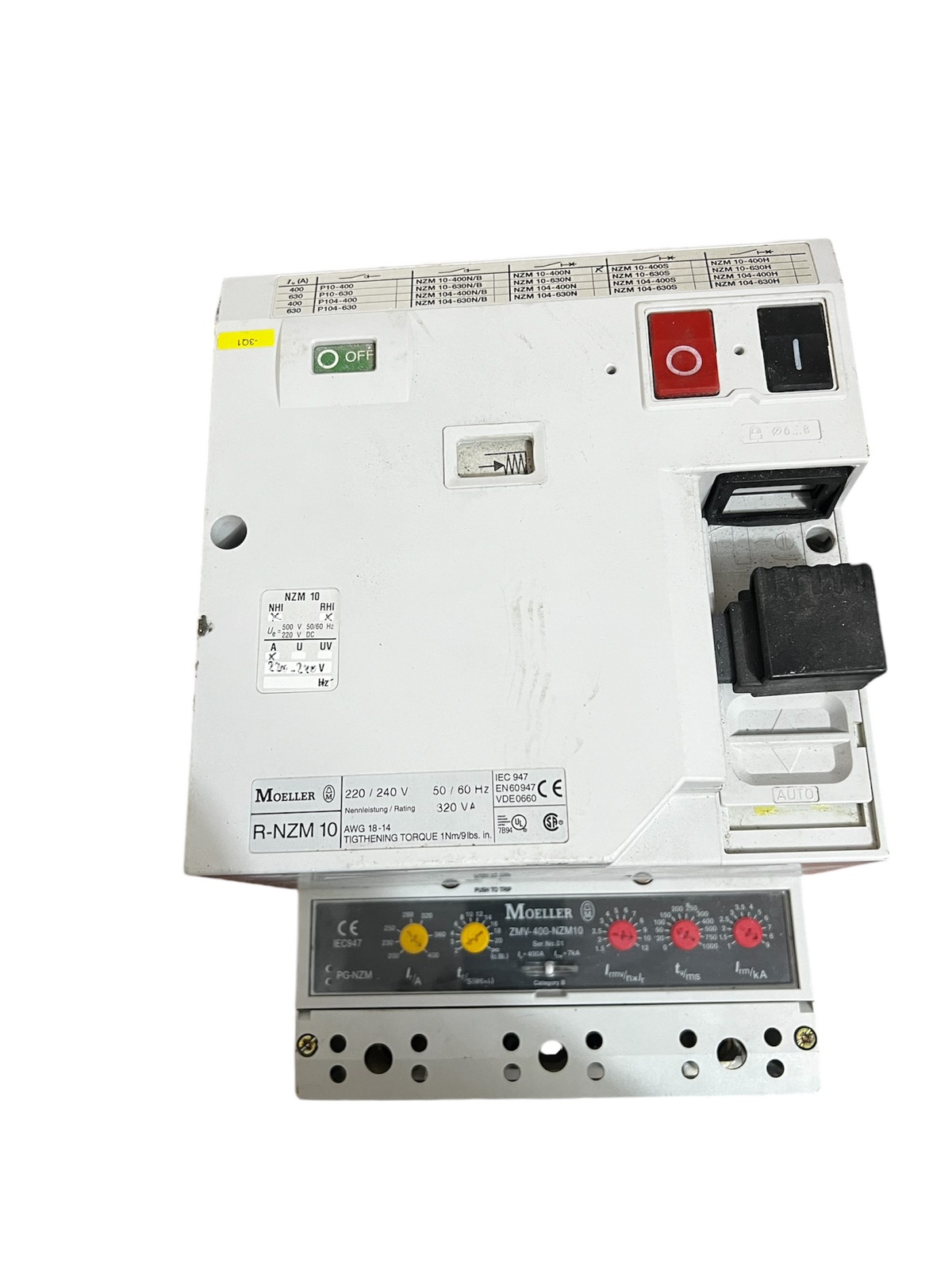

Промисловий автоматичний вимикач захисту двигунів та мереж на 400 А від компанії Moeller (наразі бренд належить корпорації Eaton), укомплектований електронним розчеплювачем та моторним (моторизованим) приводом для дистанційного керування.
Цей запис складається з маркування трьох основних компонентів єдиного збору:
Структура та розшифрування коду

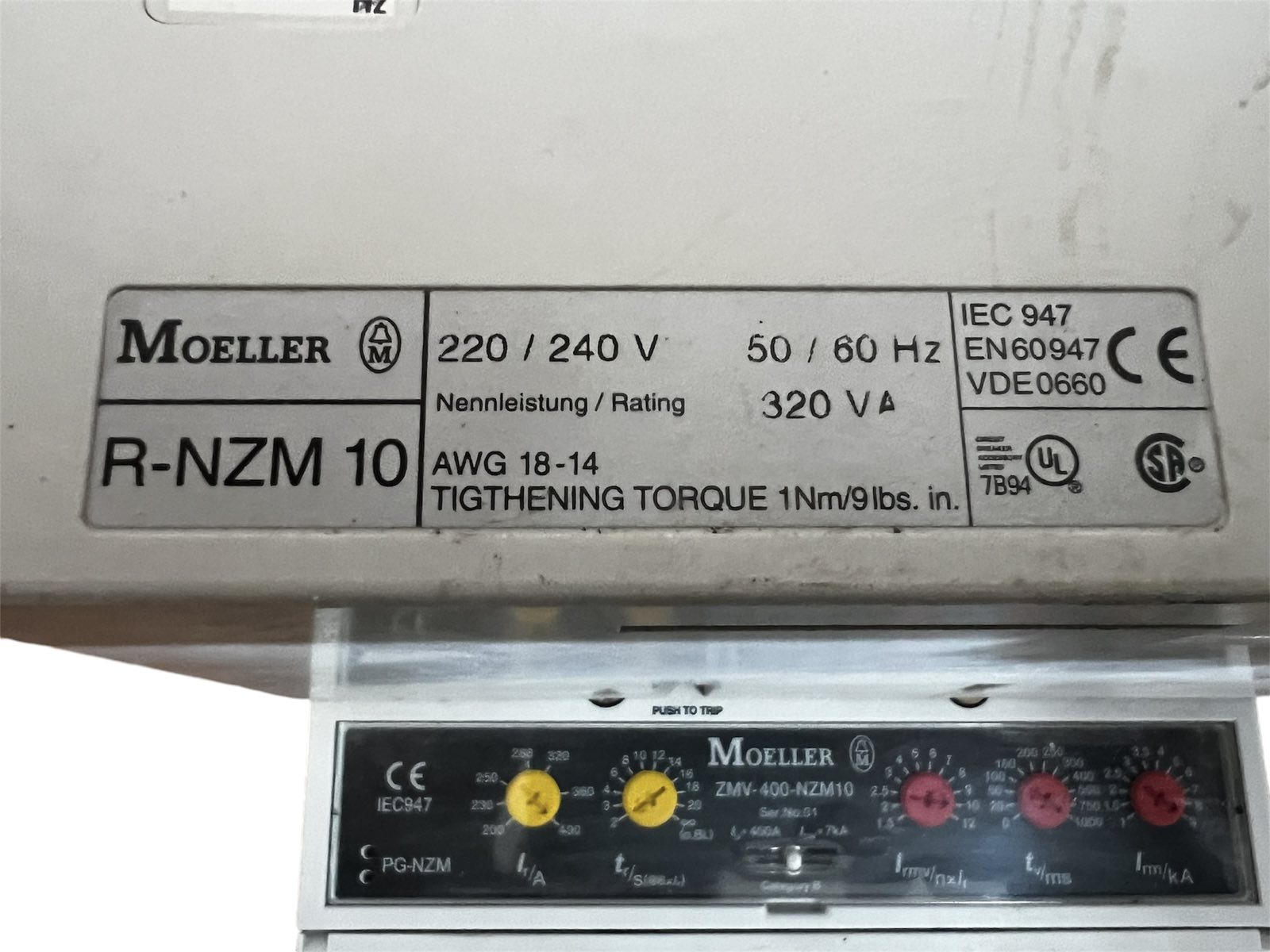

- R-NZM 10: Моторизований (моторний) привід віддаленого керування (Remote operator). Він монтується безпосередньо на силовий автомат і дозволяє дистанційно вмикати, вимикати або скидати (reset) пристрій.
- ZMV-400-NZM10: Блок електронного розчеплювача (Trip Unit) на номінальний струм 400 Ампер. Він призначений для захисту кабелів, ліній та систем від перевантажень і коротких замикань за допомогою регульованих уставок.
- NZM10: Позначення габариту корпусу (Frame size 10) силового автоматичного вимикача серії NZM. Це важка промислова серія комутаційних апаратів.
Основні технічні характеристики
- Номінальний струм (\(I_{n}\)): 400 А.
- Діапазон регулювання захисту від перевантаження (Long-time): регульований, зазвичай у межах 200–400 А.
- Діапазон регулювання від короткого замикання (Instantaneous): від 1000 до 9000 А.
- Номінальна напруга ізоляції (\(U_{i}\)): 690 В змінного струму.
- Робоча напруга моторного приводу: залежно від модифікації (часто зустрічаються версії на 220–240 В змінного струму або 220 В постійного струму).
- Кількість полюсів: 3 фази (3-полюсне виконання).
Особливості експлуатації
Відповідно до офіційної інструкції Eaton / Moeller, категорично заборонено одночасно подавати сигнал на дистанційне відключення через моторний привід R-NZM 10 та активувати незалежні розчеплювачі чи розчеплювачі мінімальної напруги (A-NZM 10 / U-NZM 10). Для правильної координації автоматичного вимкнення слід використовувати сигнальні контакти типу RHI.
Оскільки серія є класичною (знятою з масового виробництва на користь нових лінійок Eaton NZM Digital)
