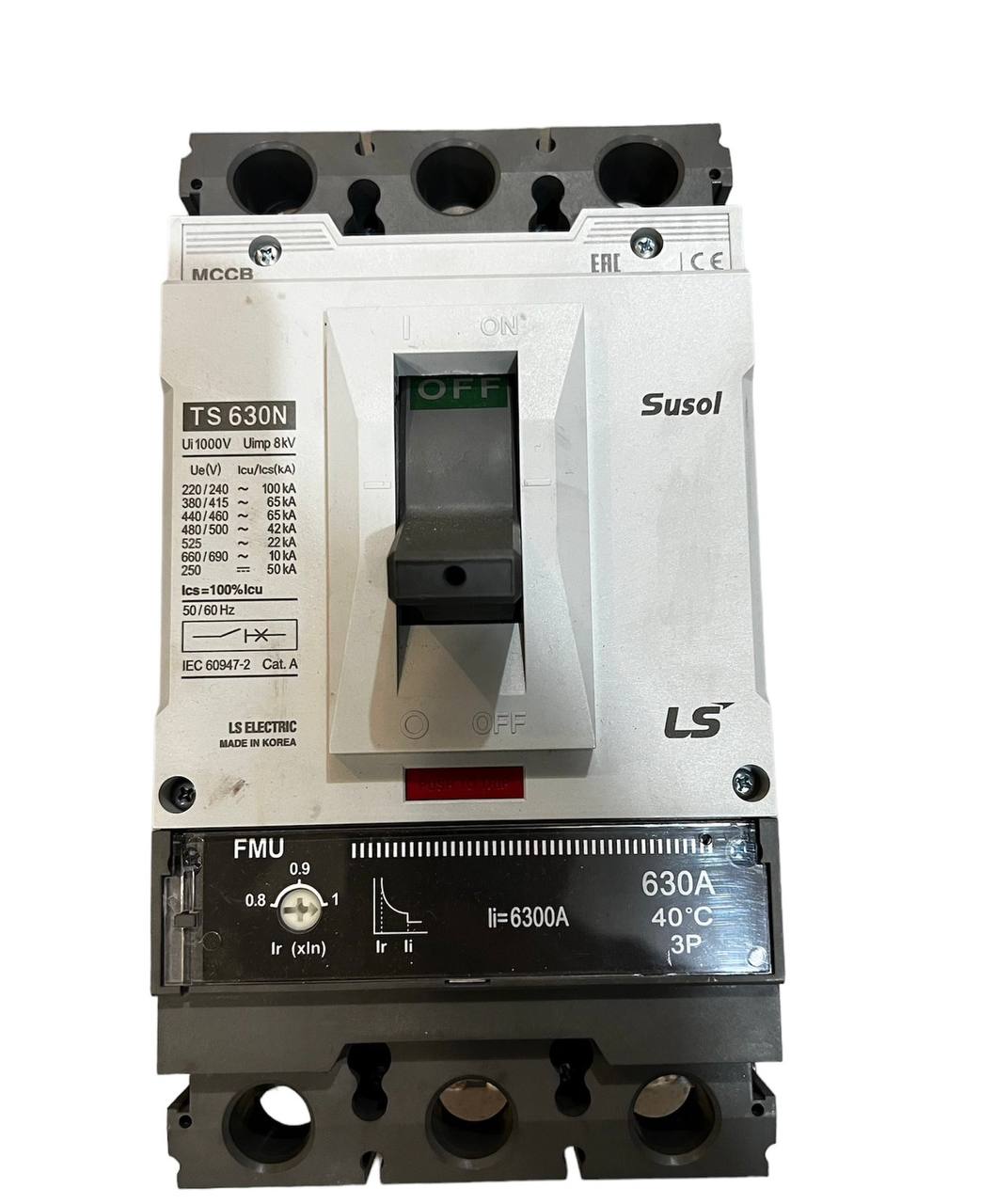

LS TS630N — це силовий триполюсний автоматичний вимикач у литому корпусі (MCCB) преміальної серії Susol виробництва південнокорейської компанії LS ELECTRIC. Він призначений для захисту комерційних та промислових електричних мереж великої потужності від тривалих перевантажень і коротких замикань.
📊 Основні технічні характеристики
Загальні параметри для серії апаратів у корпусі TS630N:
- Типорозмір корпуса (Frame Size): 630 AF (може комплектуватися розчеплювачами на різні номінальні струми).
- Номінальний струм (\(I_{n}\)): найчастіше 630 А, але існують модифікації на 400 А та 500 А.

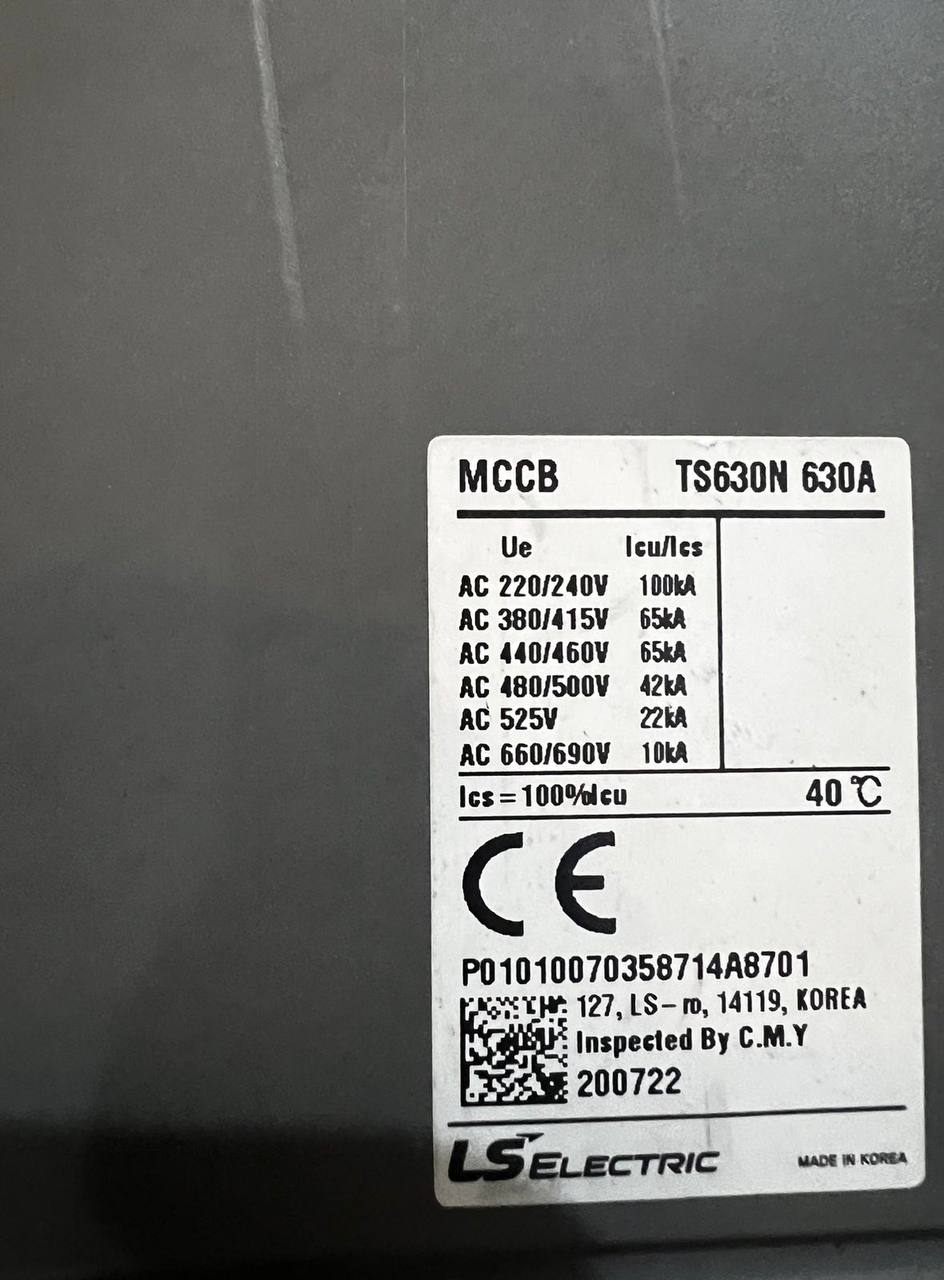

- Здатність, яка відключає (\(I_{cu}\)): лінійка «N» забезпечує 65 кА при напрузі 380/415 В.
- Номінальна робоча напруга (\(U_{e}\)): до 690 В змінного струму (AC) або 500 В постійного струму (DC).
- Напруга ізоляції (\(Ui\)): 750 В / 1000 В (залежно від стандарту тестування).
- Кількість полюсів: переважно 3P (3 фази), рідше доступні 4P версії.
- Зносостійкість: механічна — до 20 000 циклів, електрична — до 6 000 циклів.
⚙️ Модифікації за типом розчеплювача
Залежно від суфіксу в артикулі, автомат постачається з різними блоками захисту:
- FMU / ATU (Термомагнітні) — базові розчеплювачі з фіксованим або регульованим тепловим та електромагнітним захистом.
- ETS / ETM (Електронні) — мікропроцесорні блоки захисту типу ETS33, що дозволяють гнучко налаштовувати уставки струму та затримки часу.
Усі пристрої серії відповідають міжнародному стандарту IEC 60947-2.
