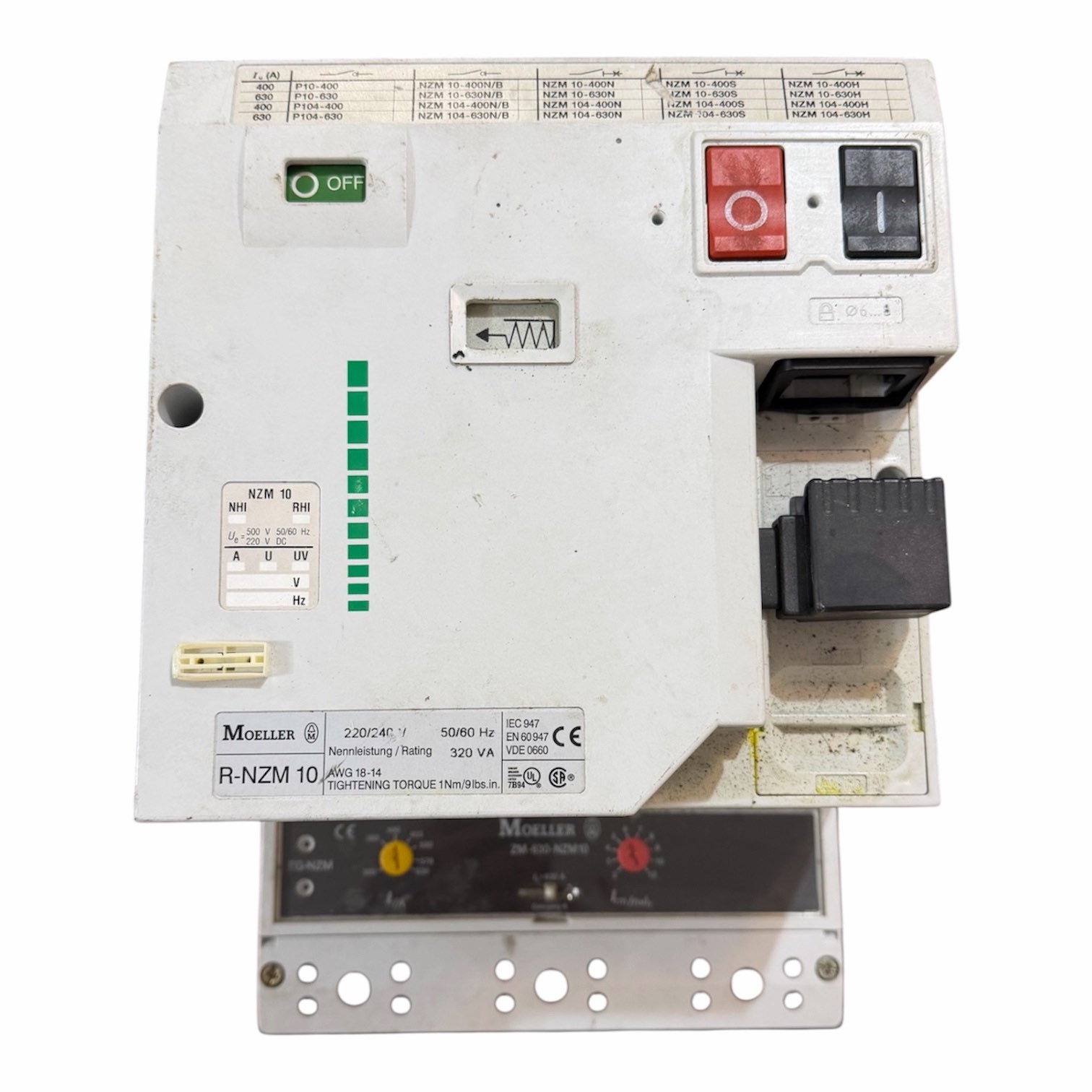

Moeller R-NZM 10 ZM-630-NZM10 — це промисловий автоматичний вимикач у литому корпусі (MCCB) на номінальний струм 630 А з електронним блоком розчеплення. Він розроблений компанією Klockner Moeller (яка тепер входить до складу корпорації Eaton) для захисту потужних розподільчих мереж, електродвигунів та генераторів.
Основні технічні характеристики
- Номінальний струм (\(I_{n}\)): 630 Ампер.
- Серія корпусу: NZM10 (розрахована на струми від 250 до 630 А).
- Кількість полюсів: 3-полюсне виконання (стандарт для трифазних промислових мереж).
- Тип розчеплювача (ZM-630-NZM10): Напівпровідниковий/електронний блок захисту з можливістю точного регулювання параметрів.
- Діапазон регулювання:
- Захист від навантаження (тепловий/довга витримка часу): регулюється в межах 300–630 А.
- Захист від короткого замикання (магнітний/миттєвий): регулюється в межах 600–7560 А.
- Номінальна напруга: до 690 В змінного струму (AC).
Розшифрування маркування елементів
- R-NZM 10: Вказує на модифікацію або наявність додаткових аксесуарів, наприклад, рами викатного виконання чи сумісність із моторним приводом для дистанційного керування.
- ZM-630-NZM10: Позначення самого знімного електронного блоку розчеплення (Trip Unit) на максимальний струм 630 А, адаптованого під габарит корпусу NZM10.
Особливості експлуатації та статус
- Поточний статус: Дана лінійка є застарілою (Legacy) та знята з серійного виробництва.
