Omron MY4IN-D2 (найчастіше постачається як модифікація MY4IN-D2-GS-R DC24) — це промислове мініатюрне електромагнітне реле серії MY від відомого японського бренду Omron. Воно призначене для комутації сигналів та керування живленням в автоматиці.
Розшифрування маркування
Кожна літера в назві моделі визначає її конструктивні особливості відповідно до офіційної специфікації Omron:
- MY — серія універсальних мініатюрних силових реле.
- 4 — кількість полюсів. Має 4 перекидних контакти (схема 4PDT або 4 Form C).
- I — наявність тестового важеля / кнопки з можливістю фіксації для перевірки ланцюга.
- N — вбудований світлодіодний індикатор (LED) для візуального контролю роботи.
- D2 — вбудований діод для придушення сплесків напруги на котушці (захист керуючої електроніки). Полярність підключення: «+» на 14-й контакт.
Головні технічні характеристики
- Напруга котушки: 24 В постійного струму (24 VDC).
- Максимальний струм контактів: 5 А або 6 А (залежно від підсерії, наприклад, у версії GS-R — до 6 А).
- Максимальна напруга перемикання: 250 В змінного струму (VAC) / 30 В (або до 220 В у нових серіях) постійного струму (VDC).

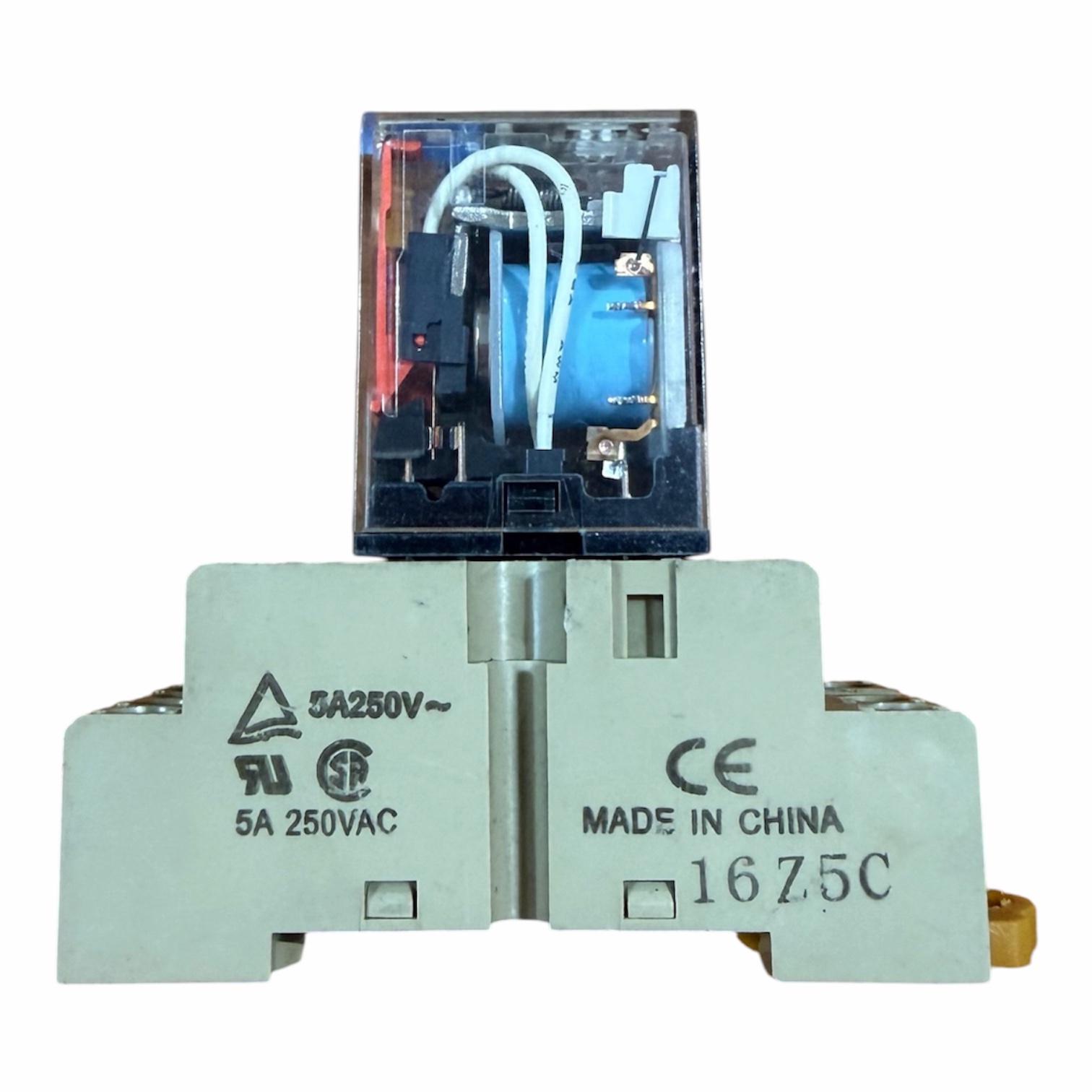

- Тип підключення: Встановлюється у спеціальну колодку (розетку) на DIN-рейку (наприклад, серії PYFZ-14 або PYF-14-PU) або під паяння.
- Матеріал контактів: Сплав на основі срібла (Ag).
Переваги моделі
- Подвійна індикація: Стан реле видно як за світлодіодом, так і за механічним прапорцем-індикатором всередині прозорого корпусу.
- Зручність діагностики: Кнопка-важіль дозволяє вручну замкнути контакти без подачі живлення на котушку для швидкого тестування системи.
- Захист кіл: Діод гасить зворотну ЕРС котушки, тому реле можна безпечно підключати напряму до виходів PLC (контролерів).
