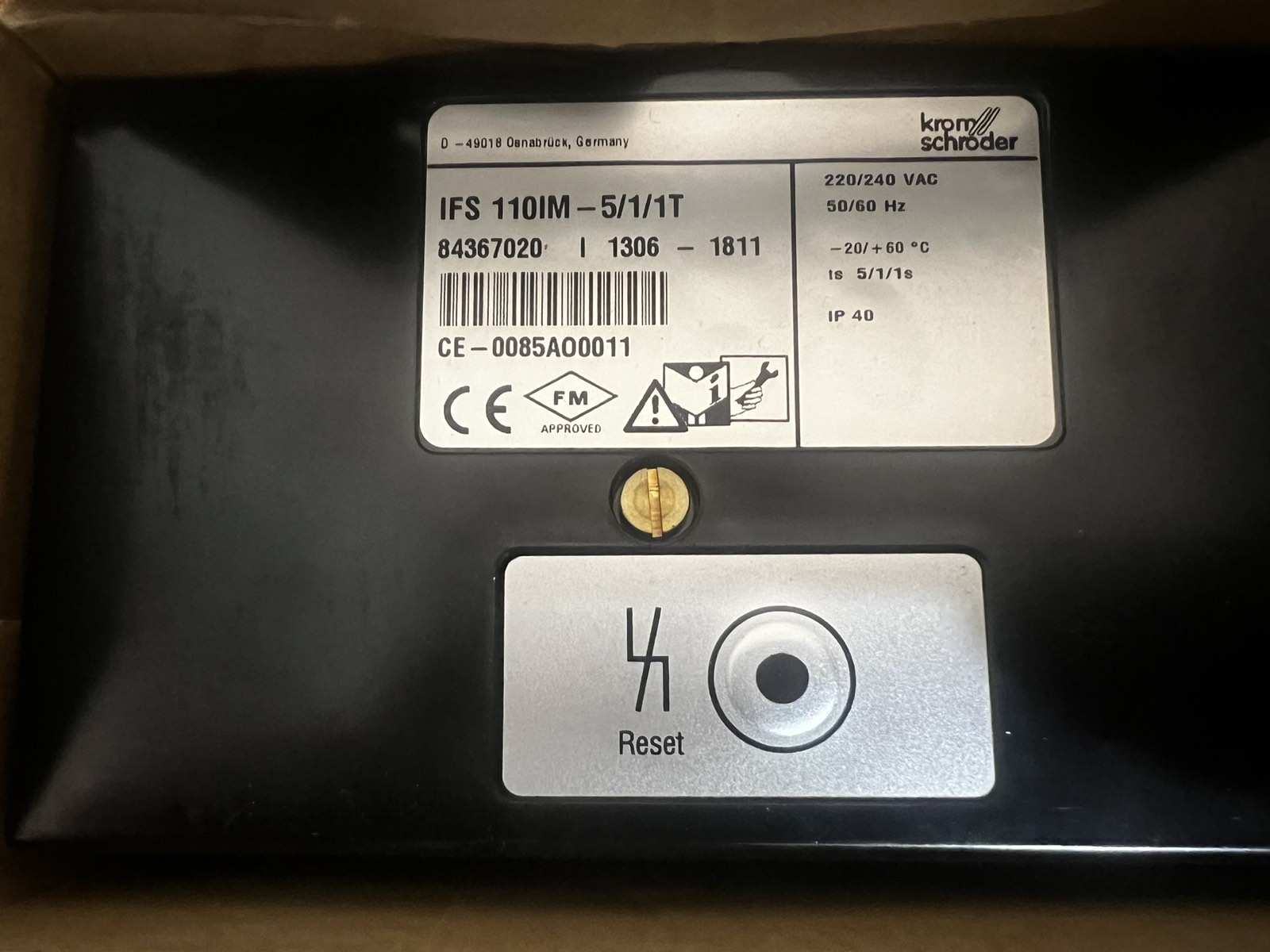

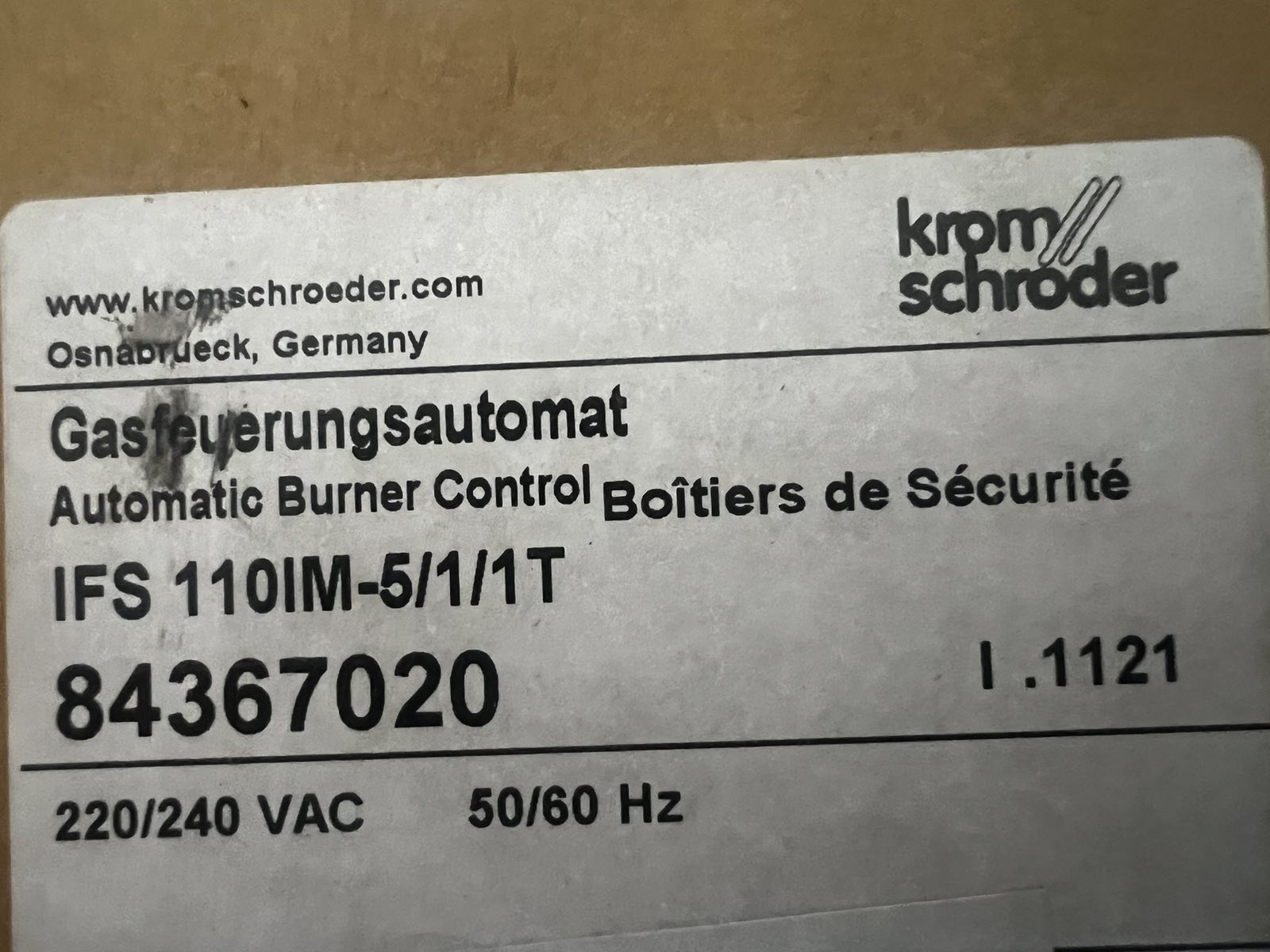

Kromschroder IFS 110IM-5/1/1T (артикул: 84367020) — це промисловий автомат керування пальником (топочний автомат), призначений для розпалу та контролю полум’я газових пальників у безперервному або переривчастому режимі роботи.
Важливо враховувати, що серія IFS 110IM офіційно знята з виробництва.
Розшифрування маркування моделі 5/1/1T
- IFS 110IM: Серія пристрою з інтегрованим підсилювачем сигналу полум’я.
- 5: Час безпеки при розпалі (\(t_{SA}\)) становить 5 секунд.
- 1: Час розпалу (\(t_{Z}\)) становить 1 секунду.
- 1: Час безпеки під час роботи пальника становить 1 секунду.
- T: Модель розрахована на роботу від мережі змінного струму 220/240 В (частота 50/60 Гц).
Ключові технічні характеристики
- Спосіб контролю полум’я: Іонізаційний електрод (зонд) або ультрафіолетовий датчик (УФ-датчик).
- Режим роботи: Можливе керування та контроль за допомогою всього одного електрода, який суміщає функції розпалу та іонізації.
- Швидкість спрацьовування: Час вимкнення та перекриття газу у разі згасання полум’я становить менш як 1 секунду.
- Скидання помилки (Reset): Підтримується дистанційне скидання блокування, а кнопка на самому корпусі обладнана світлодіодним індикатором аварії.
- Сфера застосування: Промислові теплові агрегати, печі та газоспоживаючі установки з високою частотою циклів увімкнення/вимкнення.
Схема підключення та експлуатація
- При використанні іонізаційного контролю критично важливо забезпечити надійне заземлення електричної мережі та корпусу пальника.
- Пристрій монтується у будь-якому положенні за допомогою стандартних роз’ємів, а ступінь захисту корпусу відповідає стандарту IP 40.
