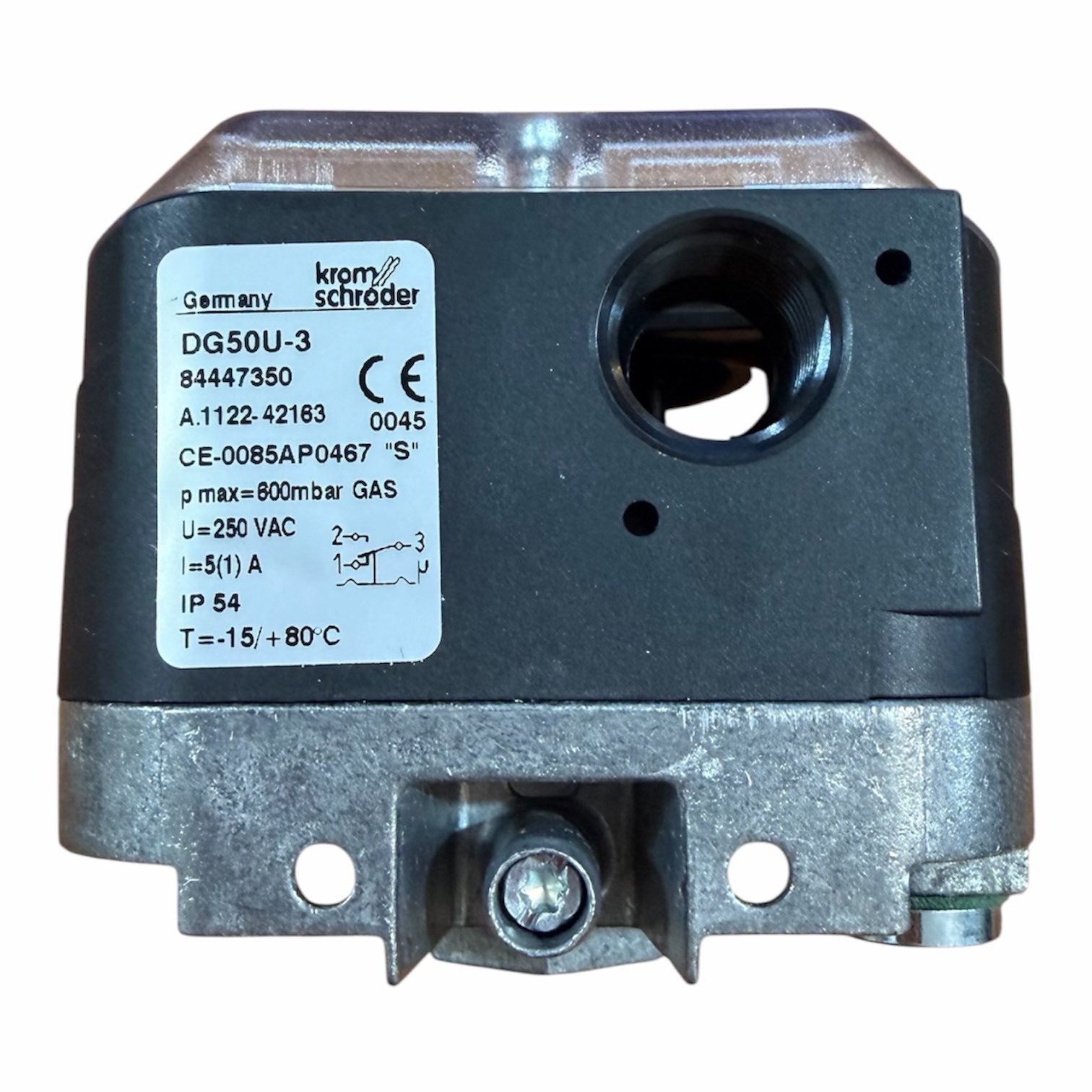

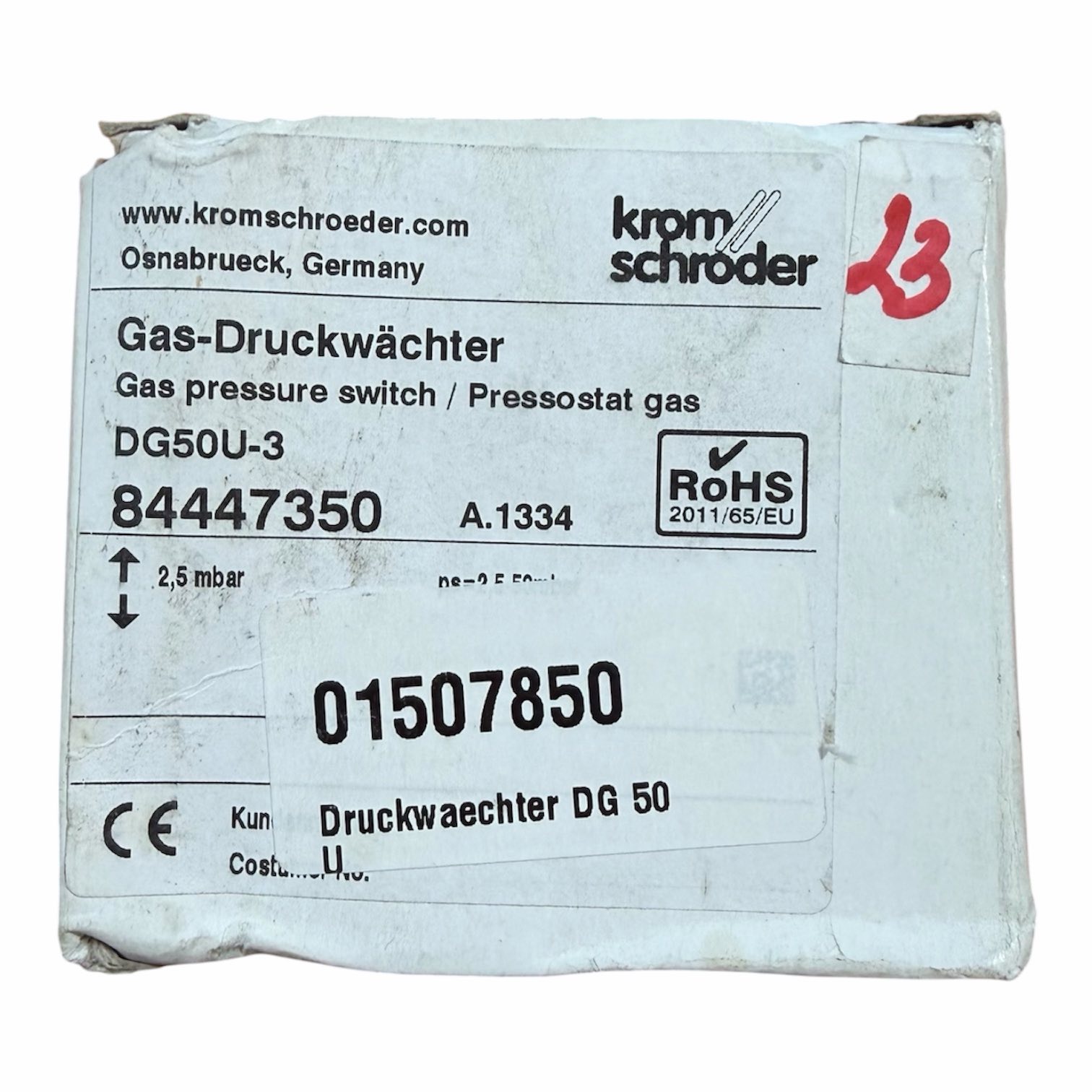

Kromschroder DG50U-3 (артикул: 84447350) — це регульований промисловий датчик-реле тиску (пресостат) мембранного типу. Він призначений для контролю надлишкового тиску, розрідження або диференціального (перепаду) тиску газу та повітря у пальних системах, котлах, вентиляціях та системах кондиціювання.
📊 Основні технічні характеристики
За даними офіційної документації Honeywell Kromschröder, модель має такі параметри:
- Діапазон регулювання: від 2.5 до 50 мбар.
- Діапазон спрацьовування (гістерезис): від 0,8 до 1,5 мбар.
- Максимальний робочий тиск: 600 мбар (0,5 бар).
- Робоче середовище: природний газ, скраплений газ (газова фаза), біогаз, повітря та димові гази.
- Контактне навантаження: 24–250 В змінного струму, струм 0,05–5 А.
- Клас захисту: IP 54 (захист від пилу та бризок).
- Робоча температура: від -15 °C до +80 °C (для газу від -10 °C до +70 °C).
🔍 Розшифрування маркування (DG 50U-3)
- DG — серія датчиків-реле тиску газу.
- 50 — верхня межа регулювання тиску (до 50 мбар).
- U — універсальне виконання. Датчик реагує на зростання надлишкового тиску, розрідження або диференціального тиску.
- -3 — електричне підключення за допомогою гвинтових клем та кабельного введення (сальника) M16x1,5.
🛠️ Особливості конструкції та підключення
- Матеріали корпусу: основа виготовлена з міцного алюмінієвого сплаву AlSi 12, а кришка — з армованої скловолокном пластмаси з низькою газопроникністю. Мембрана виконана з бутадієн-нітрильного каучуку (NBR) без вмісту силікону.

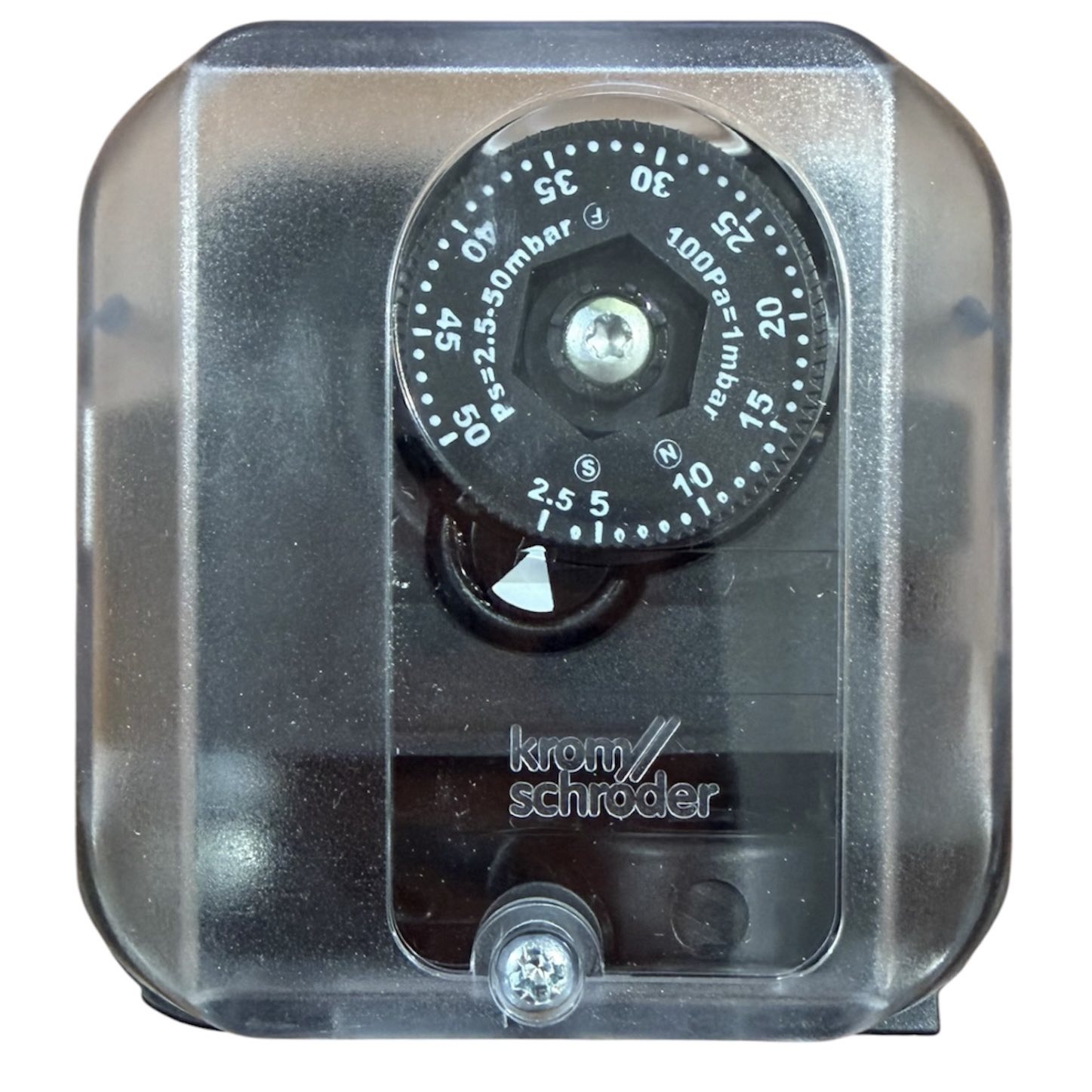

- Налаштування: точка спрацьовування легко виставляється вручну за допомогою маховика зі шкалою розмітки на корпусі.
- Штуцери підключення:
- Різьба Rp 1/4″ — для вимірювання надлишкового тиску газу/повітря.
- Різьба Rp 1/8″ — для розрідження (вакууму) або диференціального тиску.
- Примітка: При контролі диференціального тиску (перепаду) через штуцер Rp 1/8″ дозволяється подавати виключно повітря або димові гази (не горючий газ).
- Вибухозахищеність: сертифікований для використання в системах до рівня безпеки SIL 3 / PL e. Пристрій може працювати без ізолюючого підсилювача у вибухонебезпечних зонах класу 2 (для біогазу), та у зонах класу 1 та 2 із підключенням схваленого ізолюючого підсилювача сигналу.
