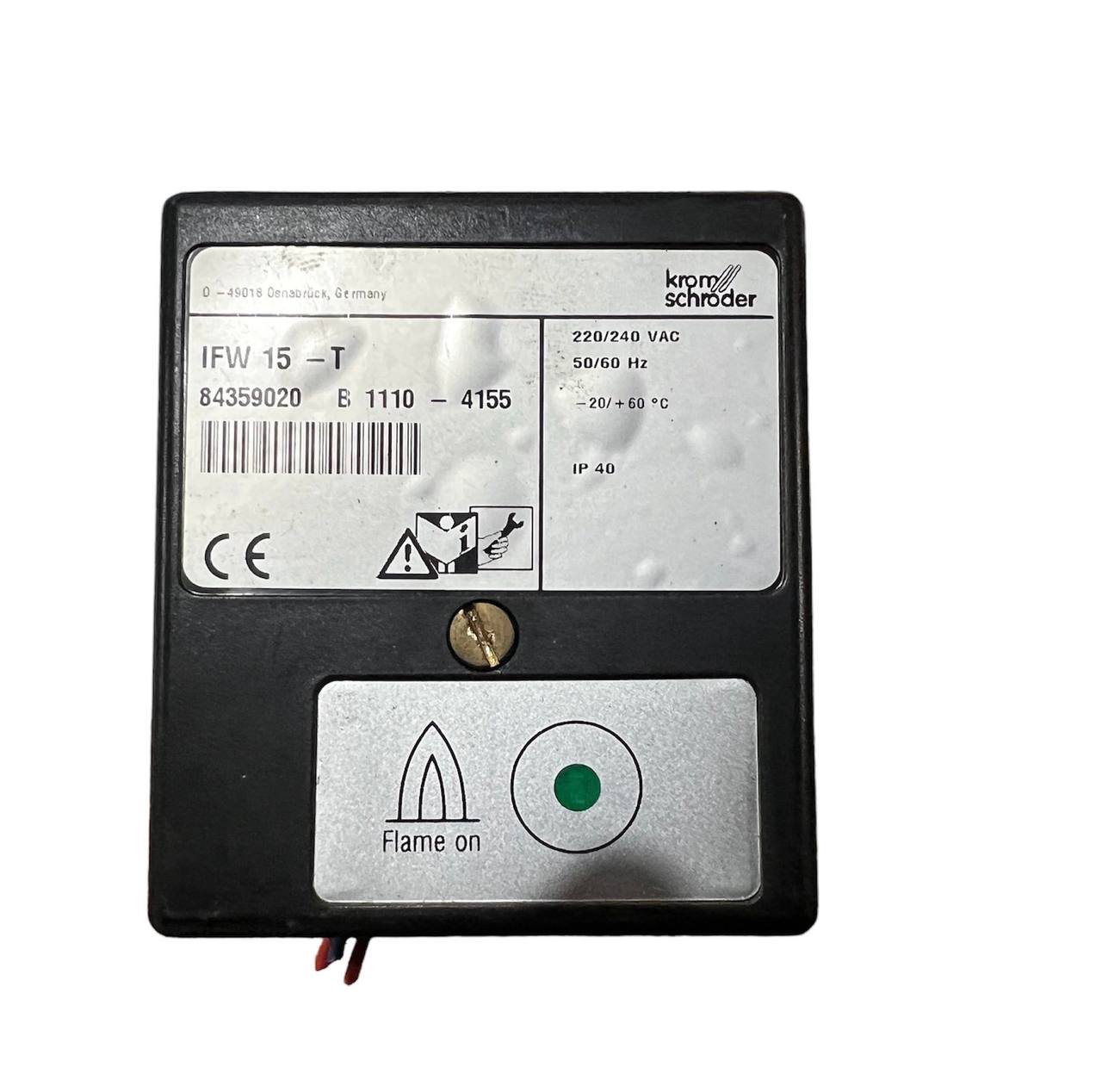

Kromschroder IFW 15-T — це автомат (реле) контролю полум’я, призначений для безперервного виявлення та сигналізації наявності факела на газових або рідкопаливних пальниках.
Важливе зауваження щодо доступності: компанія Honeywell (власник бренду Kromschröder) офіційно зняла серію IFW 15 з виробництва (поставки як запчастин завершилися 31 грудня 2023 року).
🔍 Розшифровка маркування моделі
- IFW 15 — серія реле контролю полум’я.
- T — модифікація для роботи від мережевої напруги 220/240 В змінного струму (версія «N» розрахована на 110/120 В).
🛠️ Ключові технічні характеристики
Ознайомитися з повною специфікацією та схемами підключення можна в офіційному інформаційному буклеті IFW 15 на Docuthek.
| Параметр | Значення |
|---|---|
| Робоча напруга | 220/240 В змінного струму (AC), -15/+10%, 50/60 Гц |
| Споживана потужність | ~12 ВА |
| Методи контролю | Іонізаційний електрод (датчик масового струму) або УФ-фотодатчик (наприклад, серії UVS) |
| Вихідна напруга на іонізаційному датчику | 230 В змінного струму (AC) |
| Мінімальний струм іонізації | > 1 мкА постійного струму (DC) |
| Тип вихідного сигналу | Безпотенційні («сухі») контакти: 1 нормально закритий (NC), 1 нормально відкритий (NO) |
| Максимальне навантаження контактів | до 2 А |
| Індикація | Вбудована зелена лампа на корпусі (світиться, коли полум’я виявлено) |
| Температура навколишнього середовища | від -20 °C до +60 °C |
| Клас захисту корпуса | IP 40 |
🎯 Область застосування та принцип роботи
- Автономна робота: використовується в системах, де потрібна лише фіксація наявності вогню та видача сигналу на пульт чи сторонній контролер, без повної автоматизації циклу розпалювання.
- Багатопальникові системи (Multi-burner): найчастіше працює у зв’язці з автоматами керування пальників Kromschröder серій IFS 110 IM, IFS 111 IM, IFS 410 чи IFS 414. У таких схемах один головний автомат IFS керує загальною безпекою, а індивідуальні реле IFW 15-T контролюють кожне окреме полум’я в групі пальників.
- Захист від помилкових сигналів: якщо датчик фіксує стороннє світло або витік струму ще до початку розпалювання (імітація полум’я), автомат блокує запуск системи задля безпеки.
🔌 Особливості монтажу
- Корпус складається з двох частин: монтажної основи (клемної колодки) та швидкознімної верхньої частини з платою підсилювача.
- Максимальна довжина кабелю від автомата до іонізаційного електрода не повинна перевищувати 50 метрів
