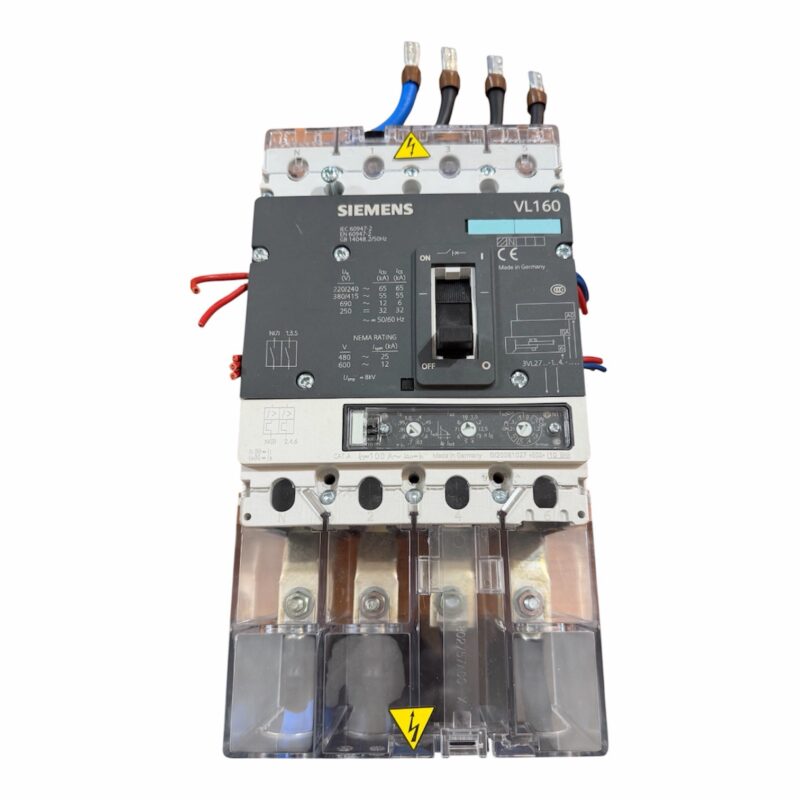

Siemens Sentron VL160 100A 4-полюсний — це промисловий компактний автоматичний вимикач у литому корпусі (MCCB), призначений для захисту кабелів, розподільчих мереж та електродвигунів від перевантажень і коротких замикань.
Ключові технічні характеристики
- Номінальний струм (\(I_{n}\)): 100 А.
- Кількість полюсів: 4 (3 фази + нейтраль N).
- Номінальна робоча напруга (\(U_{e}\)): до 690 В змінного струму (AC).
- Напруга ізоляції (\(U_{i}\)): 800 В.
- Імпульсна напруга (\(U_{imp}\)): 8 кВ.
- Робоча температура: без зниження потужності до +50 °C.
- Клас захисту корпуса: IP20.
Здатність відключення (залежно від модифікації)
Лінійка VL160 поділяється за комутаційною здатністю (\(I_{cu}\) при 415 В):
- N (Стандартна): 55 кА
- H (Висока): 70 кА
- L (Дуже висока): 100 кА
Залежно від конкретного артикула, автомат може комплектуватися різними типами розчеплювачів:
- Термомагнітний (TM, серія LI): захист від перевантаження (тепловий) регулюється в діапазоні \(I_r = 80\dots100\text{ А}\), захист від короткого замикання (магнітний) зазвичай фіксований або регульований.
- Електронний (ETU / LCD ETU, серії LSI / LSIG): забезпечує точніше цифрове регулювання параметрів, гнучке налаштування затримок часу та захист від замикання на землю.
Особливість 4-го полюса (Нейтралі)
У чотириполюсних моделях Siemens VL захист на полюсі N (нейтральному провіднику) залежить від типу розчеплювача. У термомагнітних версіях захист нейтралі може бути жорстко налаштований на 60% або 100% від номінального струму фаз для надійного захисту кабелів меншого перерізу.
Примітка: Серія SENTRON 3VL є класичною лінійкою Siemens, яка наразі поступово замінюється новішою серією
