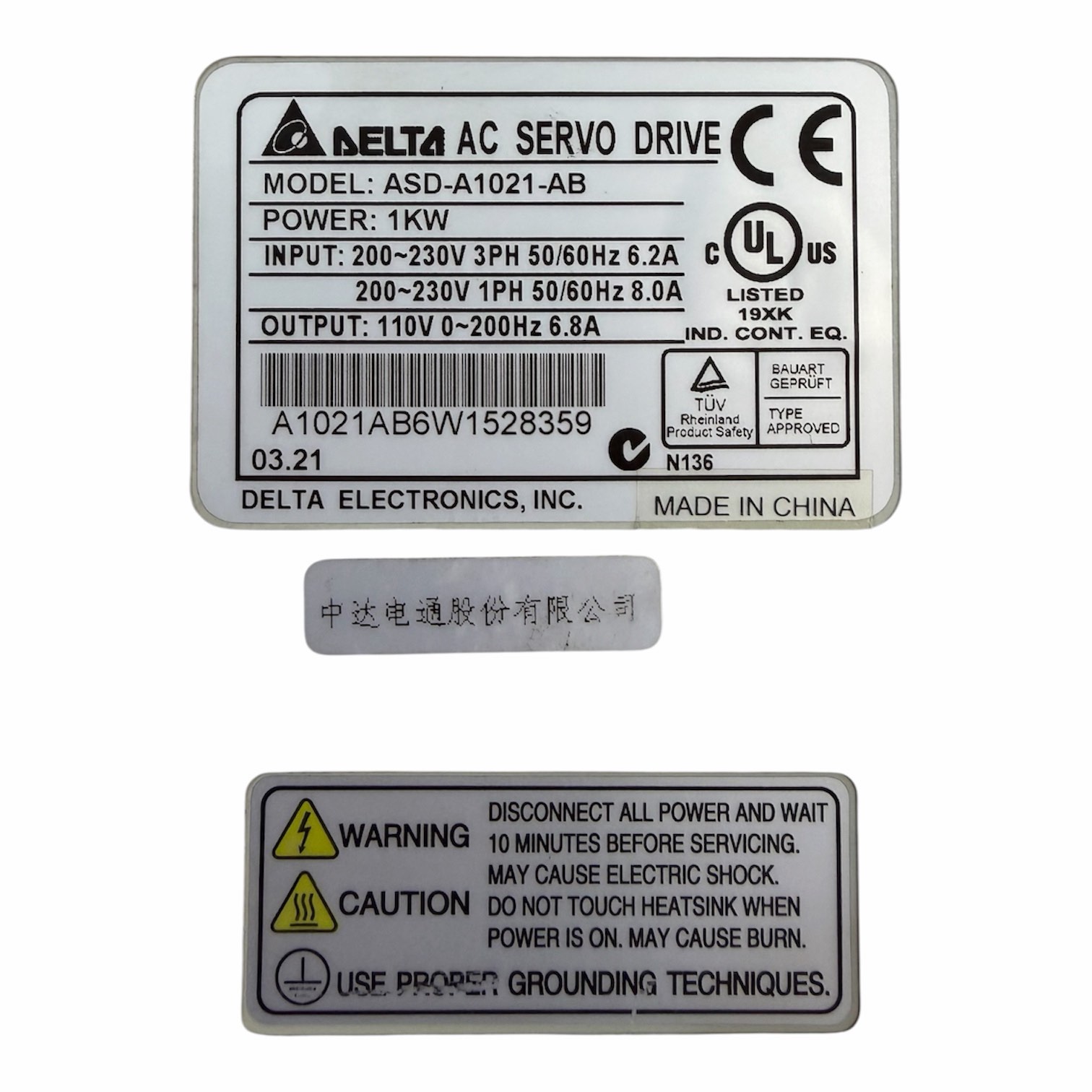

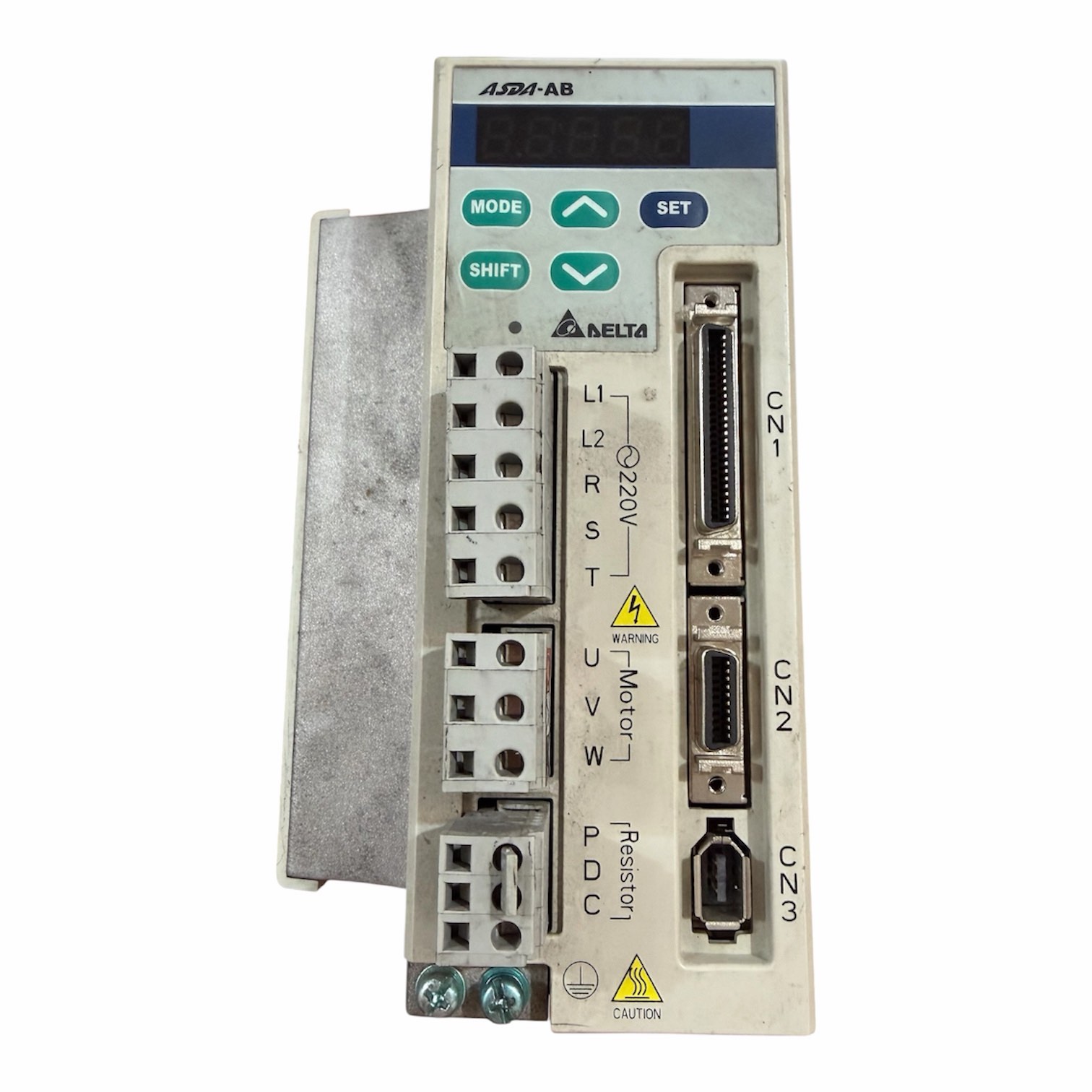

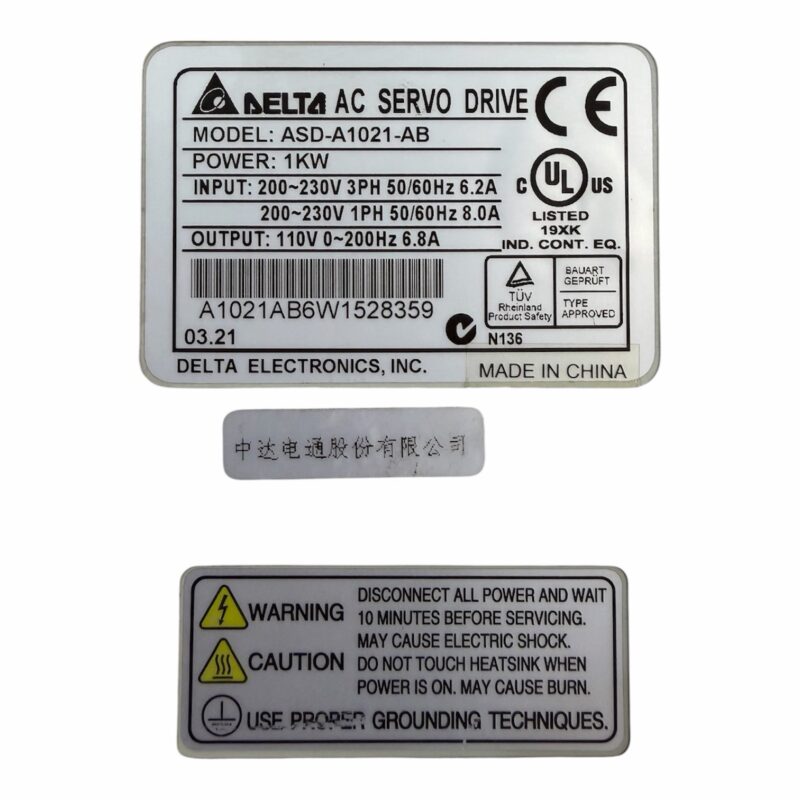

Delta ASD-A1021-AB — це цифровий сервопідсилювач (серводрайвер) змінного струму серії ASDA-AB від компанії Delta Electronics, який має номінальну потужність 1.0 кВт (1000 Вт) і працює від однофазної або трифазної мережі живлення 220 В. Ця серія розроблена для точного керування синхронними серводвигунами (наприклад, серії ECMA).
🔧 Основні технічні характеристики
- Модель: ASD-A1021-AB
- Серія: ASDA-AB (Advanced / Стандартна промислова серія)
- Вихідна потужність: 1.0 кВт (1000 Вт)
- Напруга живлення: 1-фазне або 3-фазне змінне число 220 В (діапазон 200~230 В, 50/60 Гц)
- Максимальний вихідний струм: 15 А
- Тип підтримуваного енкодера: Інкрементальний, роздільна здатність 2500 імп/об (10000 ppr після квадратурної обробки)
- Метод охолодження: Примусове повітряне охолодження (вбудований вентилятор)
- Ступінь захисту: IP20 (призначений для монтажу всередині захисної шафи керування)
🕹️ Режими керування та функції
- Універсальність режимів: Підтримує керування за положенням (імпульси/напрямок), швидкістю та крутним моментом (аналоговий сигнал 0~±10 В).
- Вбудований контролер позиціонування (одноосьовий): Дозволяє запрограмувати до 8 внутрішніх точок позиціонування та 8 швидкостей. Це дозволяє виконувати прості циклічні завдання руху без використання зовнішнього ПЛК.
- Функції автоналаштування (Auto-tuning): Автоматично розраховує коефіцієнти підсилення контуру зворотного зв’язку під момент інерції навантаження.
- Комунікація: Підтримка протоколу Modbus через інтерфейси RS-485 / RS-232 / RS-422 для моніторингу та конфігурування за допомогою ПК.
🔌 Сумісність із двигунами
Цей драйвер зазвичай працює в парі з фірмовими моторами Delta відповідної потужності (1 кВт):
- ECMA-C31010☐S (серводвигуни Delta з фланцем 100 мм та інкрементальним енкодером).
- ECMA-G31309PS та подібні моделі.
🛑 Поширені помилки (Аларми) серії ASDA-AB
Якщо на LED-дисплеї пристрою з’явився код помилки, зверніть увагу на найчастіші:
- AL001 (Overcurrent): Надто високий струм. Перевірте вихідні фази U, V, W на коротке замикання або заклинювання механіки.
- AL003 (Overvoltage): Перенапруга на шині постійного струму. Часто виникає під час різкого гальмування. Перевірте підключення гальмівного резистора.
- AL006 (Overload): Навантаження на двигун перевищує допустиму потужність драйвера тривалий час.
- AL011 (Encoder error): Помилка зв’язку з енкодером. Перевірте цілісність сигнального кабелю та роз’єм CN2.
