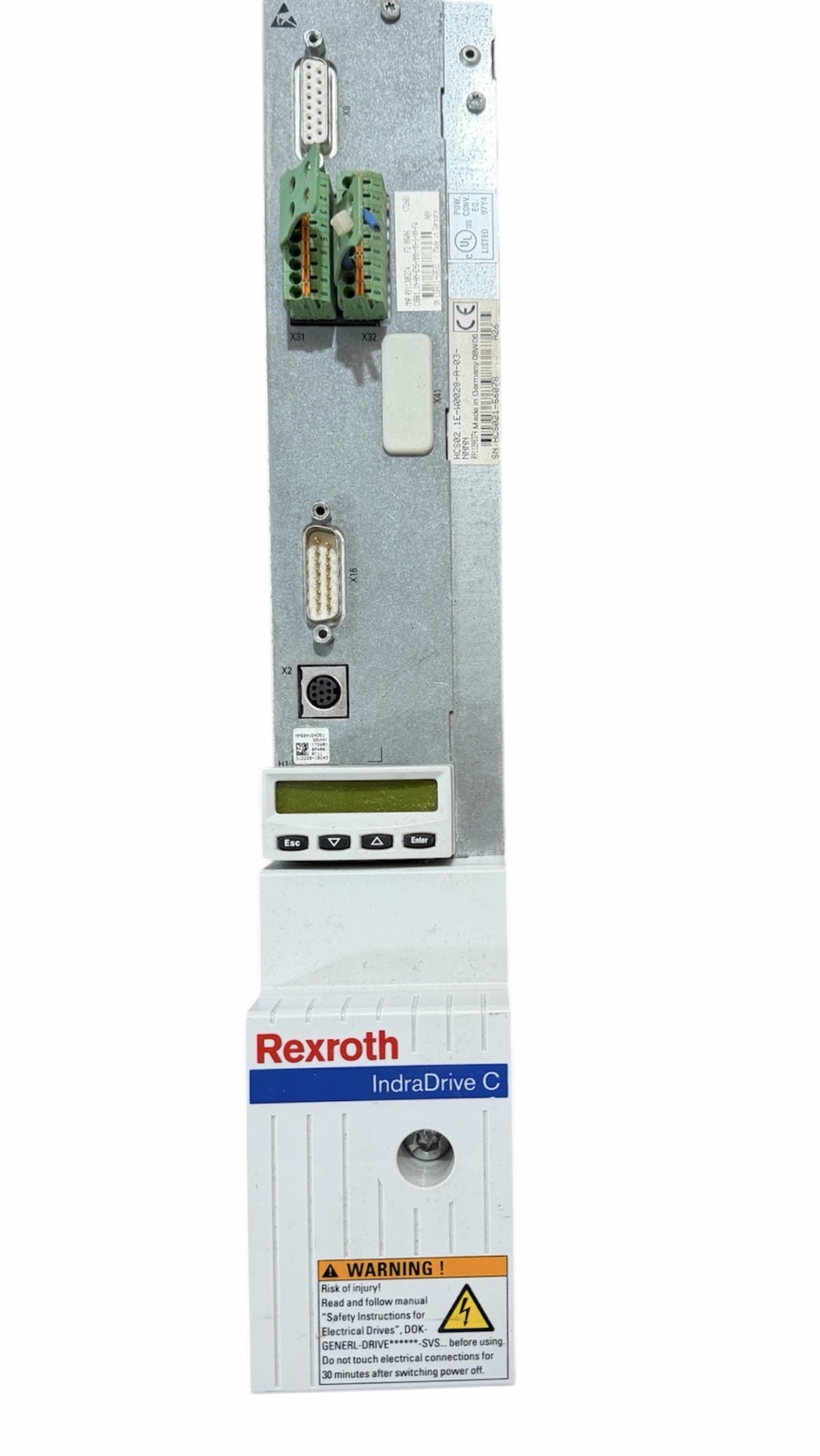

Ці артикули відповідають комплекту сервопривода Bosch Rexroth IndraDrive, що складається з силової секції (інвертора) та модуля керування.

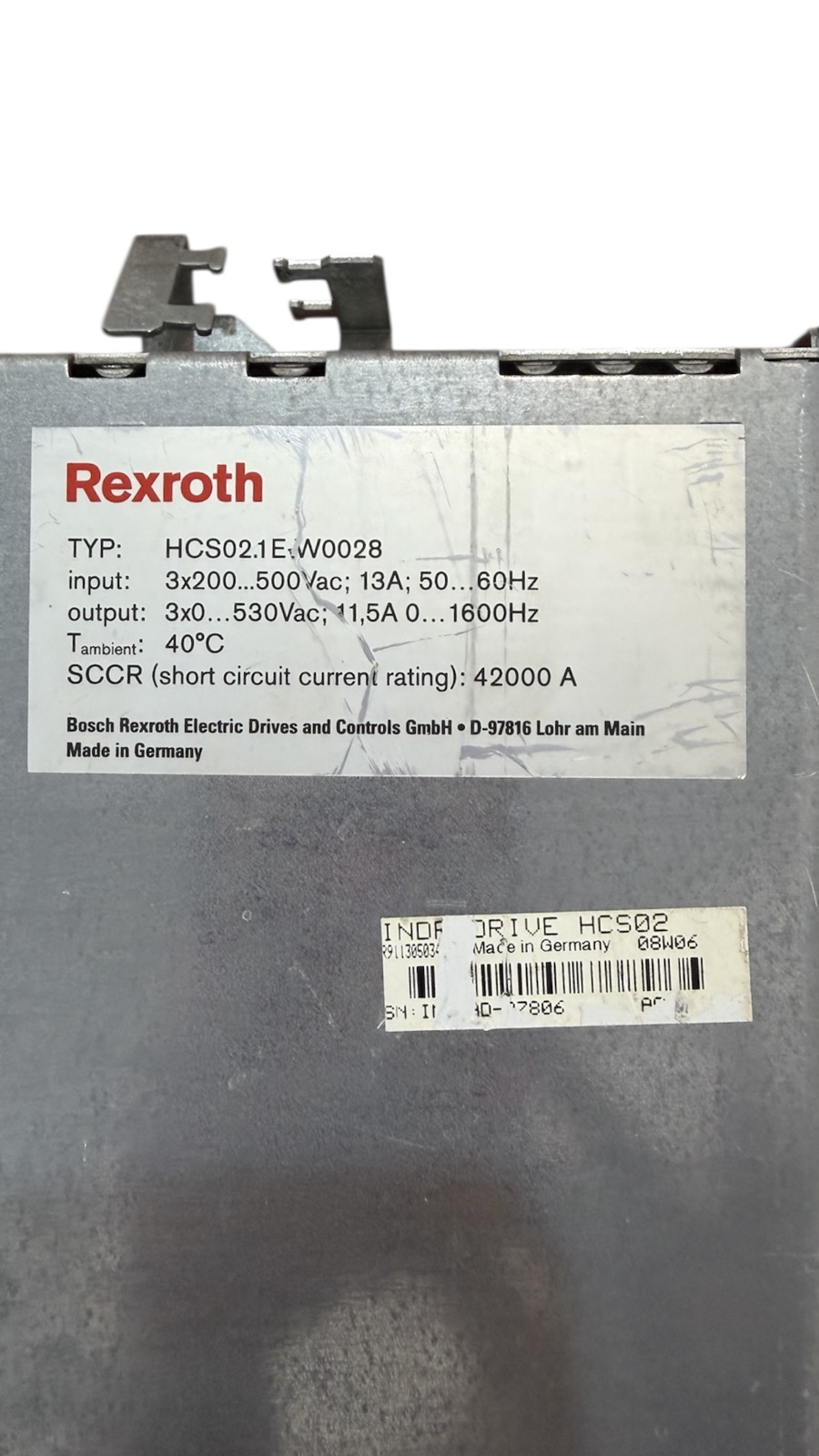

1. Силова секція (Power Section)
Модель:
Це компактний перетворювач серії IndraDrive C, призначений для керування електродвигунами в системах з високими вимогами до точності.
HCS02.1E-W0028-A-03-NNNNЦе компактний перетворювач серії IndraDrive C, призначений для керування електродвигунами в системах з високими вимогами до точності.
- Потужність: Розрахований на діапазон від 1.5 до 11 кВт.
- Струм: Номінальний вихідний струм — близько 11–12 А, піковий — 28 А.
- Напруга живлення: 3-фазна мережа AC 200–500 В.
- Охолодження: Повітряне, через вбудований вентилятор.
- Клас захисту: IP20.

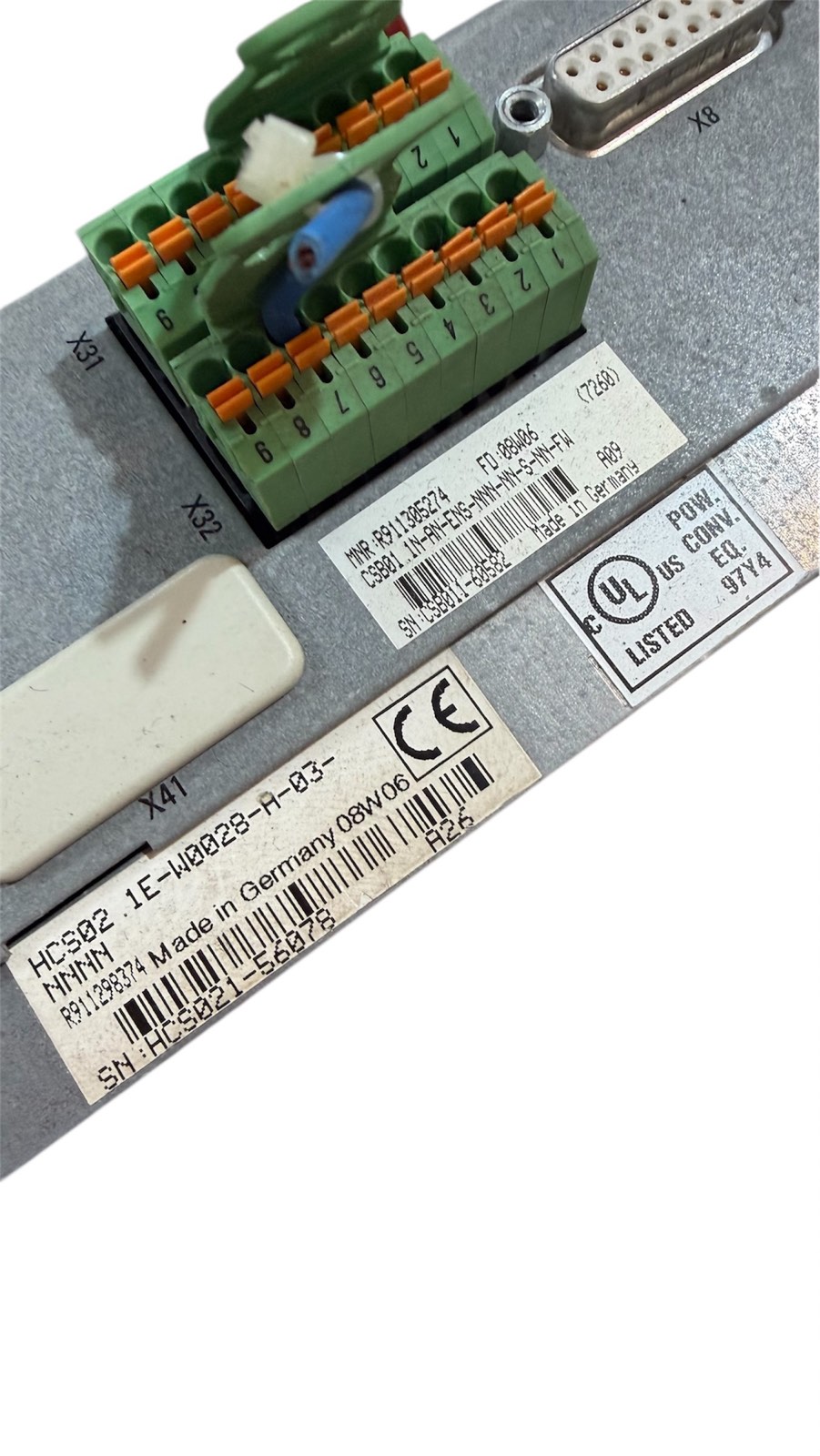

2. Модуль керування (Control Unit)
Артикул:
Модель:
Ця плата вставляється в силову секцію HCS02 і відповідає за інтелект привода та інтерфейси зв’язку.
R911305274Модель:
CSB01.1N-AN-ENS-NNN-NN-S-NN-FWЦя плата вставляється в силову секцію HCS02 і відповідає за інтелект привода та інтерфейси зв’язку.
- Тип модуля: Базовий модуль керування серії CSB01.
- Інтерфейс зв’язку: Аналоговий (Analog Interface).
- Підтримка енкодерів: Сумісний з IndraDyn / Hiperface, 1 Vpp, TTL.
- Входи/Виходи: Має цифрові виходи (0–4) та релейний контакт (N/O).
Застосування
Ця комбінація зазвичай використовується в верстатах з ЧПК, пакувальних лініях та автоматизованих системах переміщення, де потрібне точне позиціювання за допомогою аналогового сигналу керування
