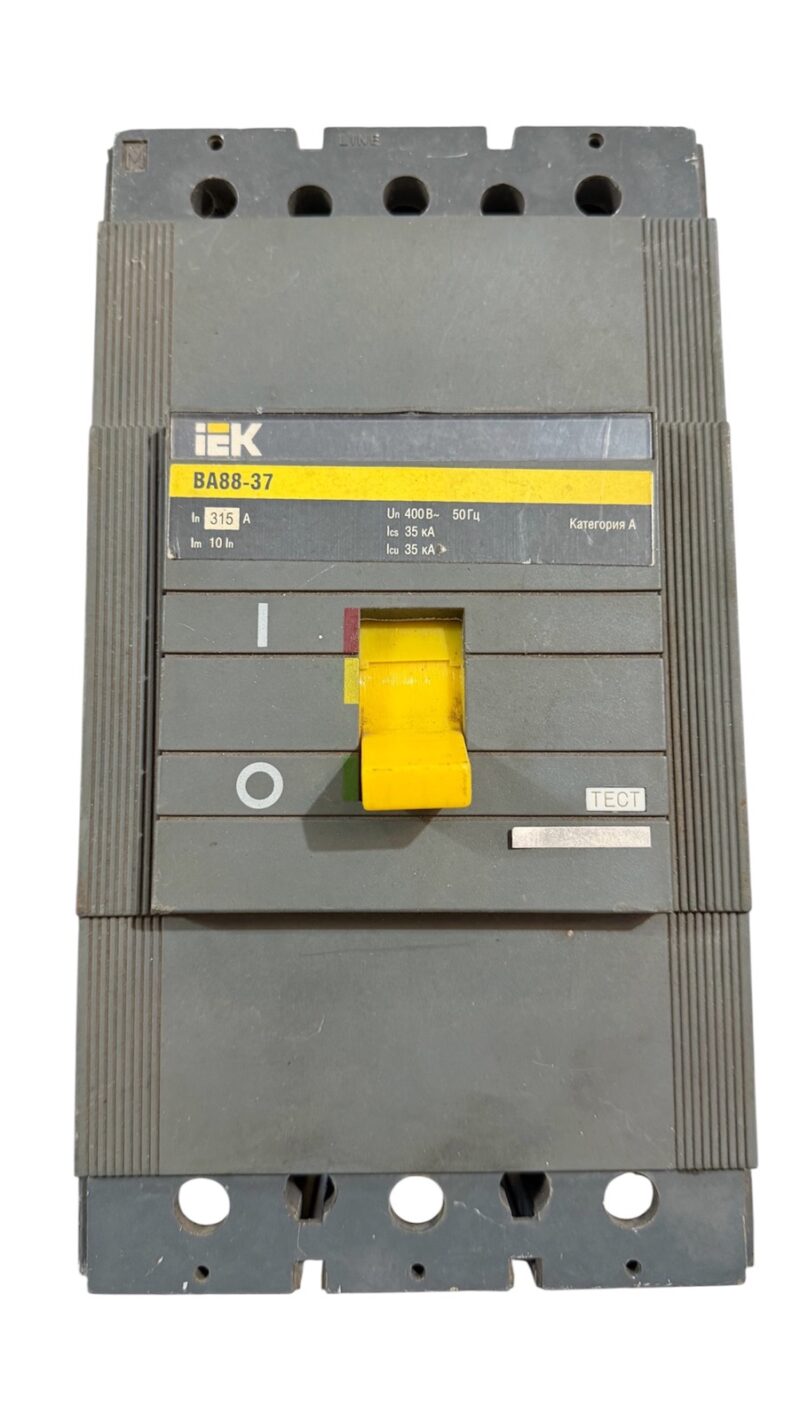

Силовий автоматичний вимикач IEK ВА88-37 на 315А (артикул: SVA40-3-0315) — це триполюсний корпусний автомат, призначений для захисту трифазних електричних мереж від перевантажень і коротких замикань.
Основні технічні характеристики
- Номінальний струм (\(I_{n}\)): 315 А
- Кількість полюсів: 3 (для трифазних мереж)
- Гранична вимикаюча здатність (\(I_{cu}\)): 35 кА при 400 В

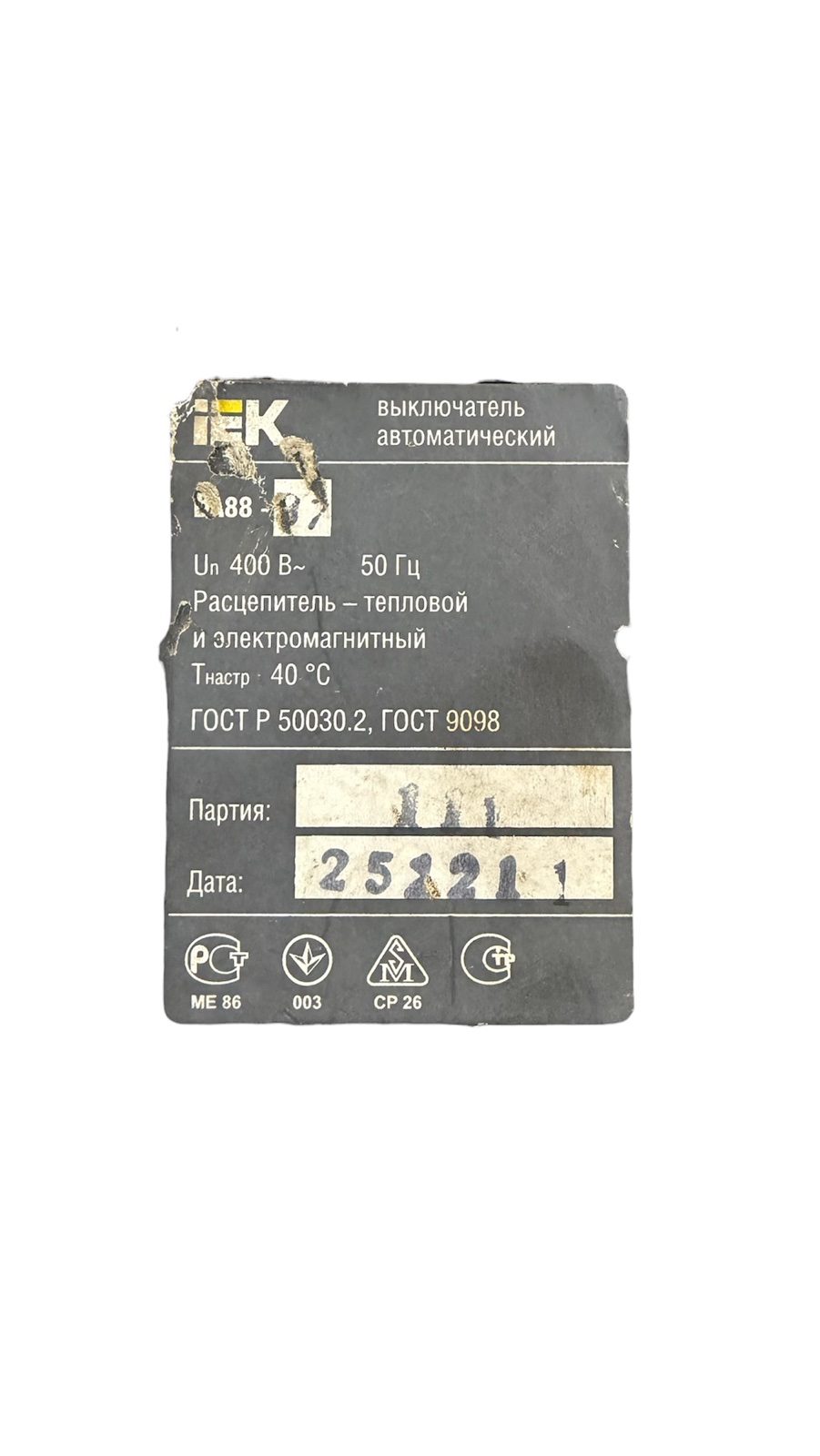

- Тип розчіплювача: Термомагнітний (нерегульований тепловий та електромагнітний)
- Уставка розчеплення: Магнітний розчіплювач спрацьовує при струмі \(10I_{n}\) (3150 А)
- Робоча напруга: До 400 В змінного струму (50 Гц)
- Зносостійкість: Механічна — 4000 циклів, електрична — 2000 циклів
- Вага: 5.1 кг
- Габарити (ШхВхГ): 140 х 254 х 103.5 мм
Конструктивні особливості та комплектація
- Матеріал корпусу: Виготовлений зі склонаповненого поліаміду, що стійкий до значних температурних навантажень та руйнувань у разі КЗ.
- Спосіб монтажу: Встановлюється на монтажну панель або на DIN-рейку за допомогою спеціальної скоби RCS.
- Базова комплектація: Зазвичай включає міжфазні перегородки, перехідні шини (або кабельні наконечники) та кріпильні гвинти.
- Положення при установці: Автомат можна монтувати в будь-якому положенні (вертикально чи горизонтально), а живлення підводити як до верхніх, так і до нижніх клем.
