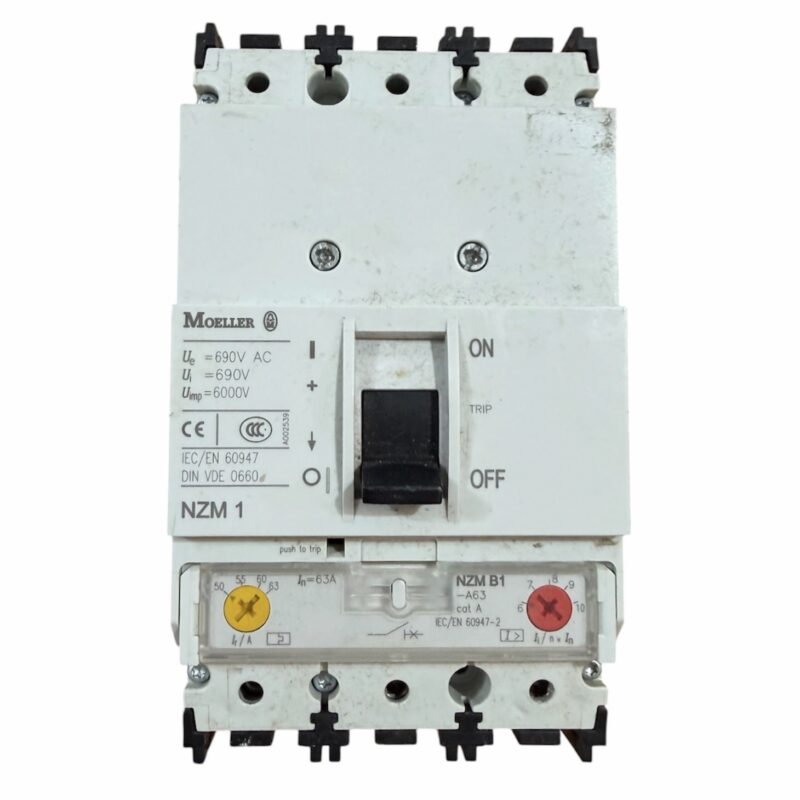

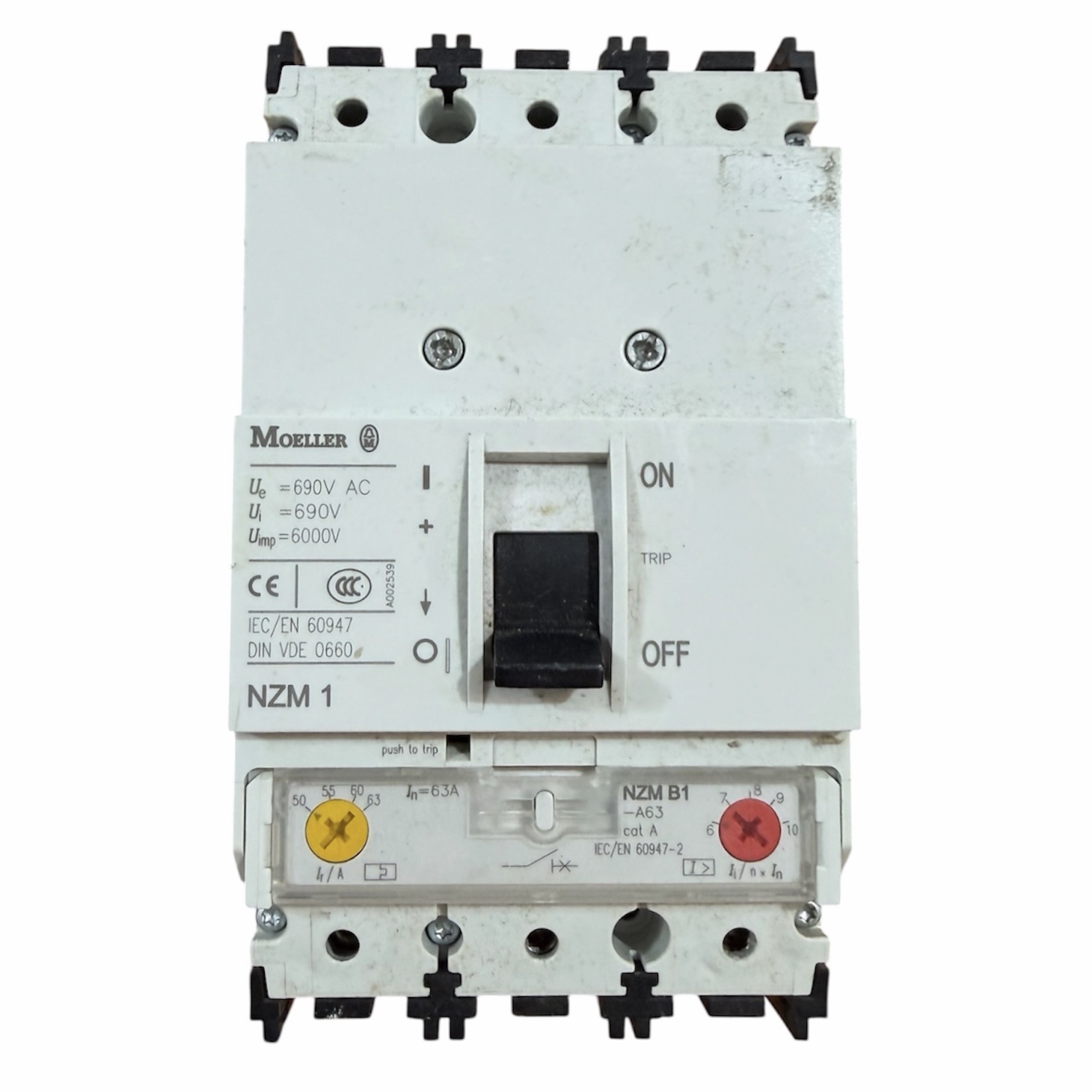

Moeller NZM B1-A63 — це автоматичний вимикач у литому корпусі (MCCB), призначений для захисту розподільчих мереж від перевантажень та коротких замикань. Бренд Moeller увійшов до складу корпорації Eaton, тому на ринку цей пристрій постачається під назвою обидвох брендів.
📋 Ключові технічні характеристики
- Номінальний струм (\(I_{n}\)): 63 А.
- Кількість полюсів: 3 (триполюсний).
- Тип розчеплювача: Термомагнітний (захист від перевантаження та короткого замикання).
- Діапазон регулювання перевантаження (\(I_{r}\)): Регульований тепловий захист, зазвичай у межах 50–63 А.
- Електромагнітний розчеплювач (\(I_{i}\)): Фіксований або регульований відсікач короткого замикання (налаштований на струми приблизно 380–630 А).
- Здатність відключення (\(I_{cu}\)): 25 кА при напрузі 415 В змінного струму (позначається літерою B у маркуванні NZMB1).
- Номінальна робоча напруга: До 440 В змінного струму (\(AC\)).
- Тип підключення: Хомути / коробчасті клеми (Box terminals) для надійного затискання кабелю.
🔍 Розшифрування маркування
- NZM — серія силових автоматичних вимикачів у литому корпусі.
- B — клас вимикальної здатності (у даному випадку стандартна — 25 кА).
- 1 — габарит корпусу (типорозмір 1 — найбільш компактний у лінійці).
- A — тип захисту (системний та лінійний захист із термомагнітним розчеплювачем).
- 63 — номінальний робочий струм в Амперах.
Детальну технічну документацію та інструкції можна переглянути в оригінальному файлі конфігурації Eaton Moeller SKUpag
