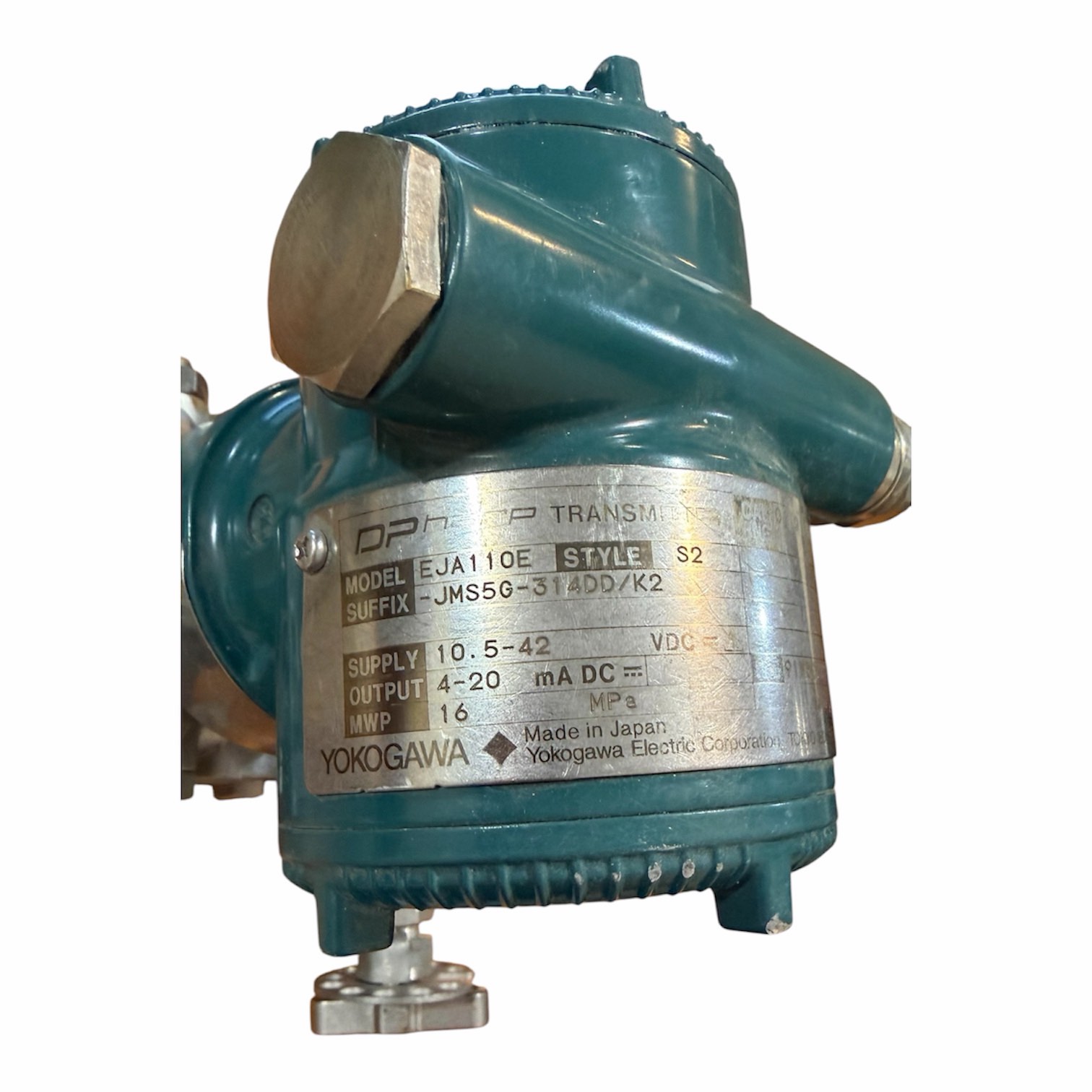

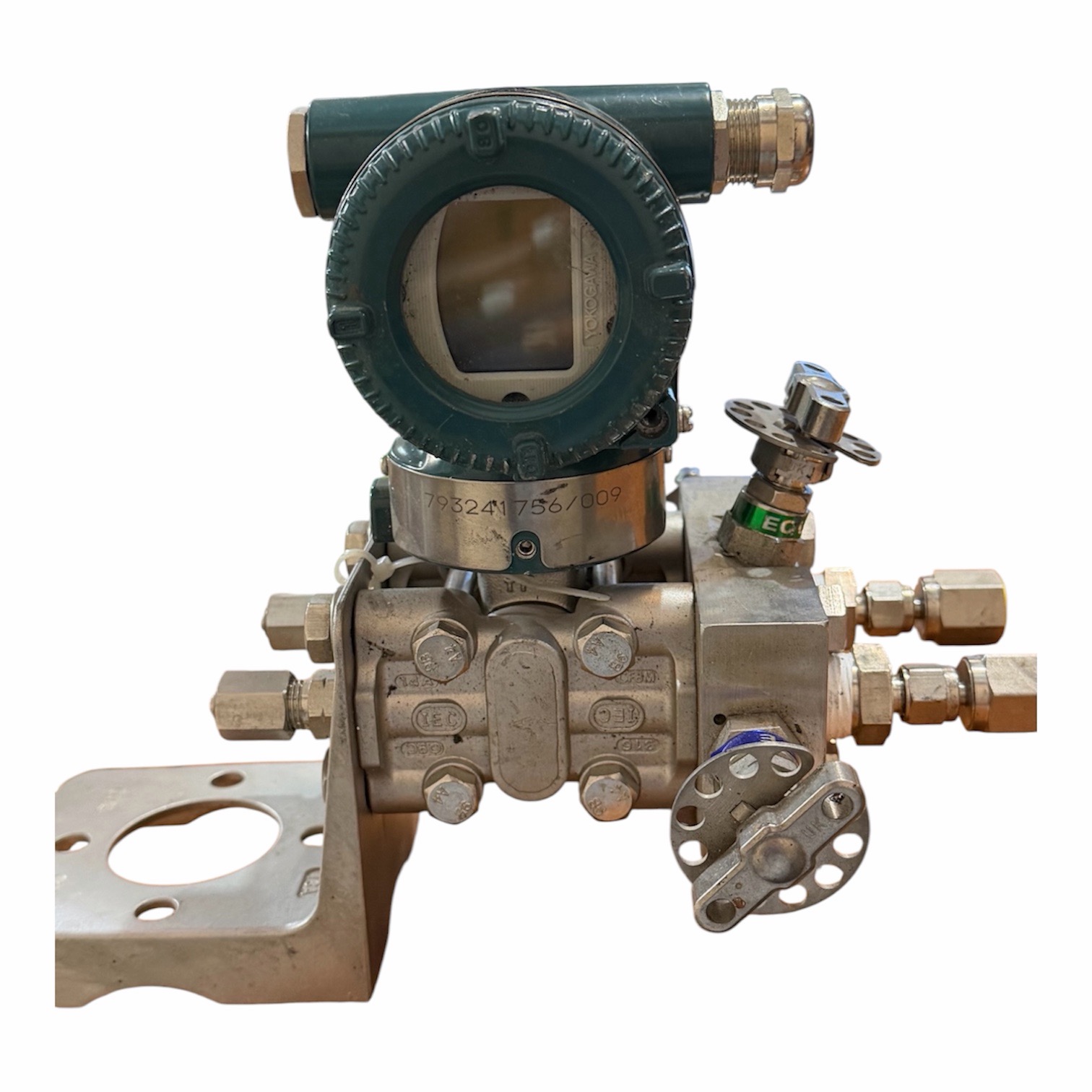

Високотехнологічний промисловий перетворювач (датчик) диференціального тиску серії DPharp від японської корпорації Yokogawa Electric. Модель EJA110E-JMS5-314DD/K2 Style S2 призначена для точного вимірювання витрати рідини, газу або пари, а також рівня та щільності в резервуарах.
Нижче наведено детальний посимвольний розбір технічних характеристик та конфігурації цієї конкретної моделі відповідно до офіційних специфікацій виробника:
Повна специфікація коду моделі (Model Code Breakdown)
Основний код моделі: EJA110E
- EJA110E: Стандартний промисловий перетворювач диференціального тиску лінійки EJA-E з резонансним кремнієвим датчиком DPharp. Забезпечує базову точність \(\pm0,055\%\) від каліброваної шкали.
Суфікс-коди (Suffix Codes): -JMS5-314DD
-J(Вихідний сигнал / Протокол): Аналоговий вихід 4–20 мА постійного струму з підтримкою цифрового протоколу зв’язку HART 5 / HART 7.M(Діапазон вимірювання / Капсула): Вимірювальна капсула типу M. Робочий діапазон (Span): від 1 до 100 кПа (від 10 до 1000 мбар / від 4 до 400 inH₂O).S(Матеріал деталей, що контактують із середовищем):- Матеріал мембрани: Хімічно стійкий сплав Hastelloy C-276.
- Матеріал технологічного фланця та болтів: Нержавіюча сталь 316 SST.
5(Технологічне з’єднання): Внутрішня різьба 1/4 NPT на технологічних фланцях (Cover Flanges).3(Болти та гайки вентиляційного блоку): Матеріал виготовлення — нержавіюча сталь 316L SST.1(Монтаж / Орієнтація): Вертикальний тип підключення імпульсних ліній, ліва сторона — високий тиск (High Pressure), права сторона — низький тиск (Low Pressure).4(Електричне підключення): Внутрішня різьба M20x1.5 для кабельних вводів.D(Вбудований індикатор): Рідкокристалічний LCD-дисплей, що відображає поточні параметри вимірювання у відсотках або інженерних одиницях, а також коди помилок.D(Монтажний кронштейн): У комплекті йде міцний дводюймовий (2-inch) кронштейн із вуглецевої сталі для монтажу датчика на трубу чи плоску поверхню.
Додаткові коди опцій (Option Codes): /K2
/K2(Вибухозахист за стандартами ATEX): Сертифікація іскробезпечного ланцюга та захисту від займання пилу/газу типу ATEX Intrinsically Safe / Dust Ignition Proof. Дозволяє безпечно використовувати датчик у вибухонебезпечних зонах промислових підприємств.
Версія апаратного стилю: Style S2
- Style S2: Маркування покоління та конструктивного дизайну електронної плати й корпусу підсилювача (генерація S2). Використовується сервісними інженерами для підбору сумісних запасних частин (наприклад, термінальних блоків або процесорних плат) за каталогами.
Ключові експлуатаційні переваги пристрою:
- Динамічна компенсація: Завдяки запатентованій технології DPharp датчик одночасно вимірює диференціальний тиск, статичний робочий тиск у магістралі та власну температуру, автоматично коригуючи похибку в реальному часі.
- Довгострокова стабільність: Похибка вимірювання залишається в межах \(\pm0.1\%\) від верхньої границі шкали протягом 10 років безперервної експлуатації.
- Безпека рівня SIL: Пристрій сертифікований агенціями Exida та TÜV для використання в контурах протиаварійного захисту згідно зі стандартами SIL 2 / SIL 3.

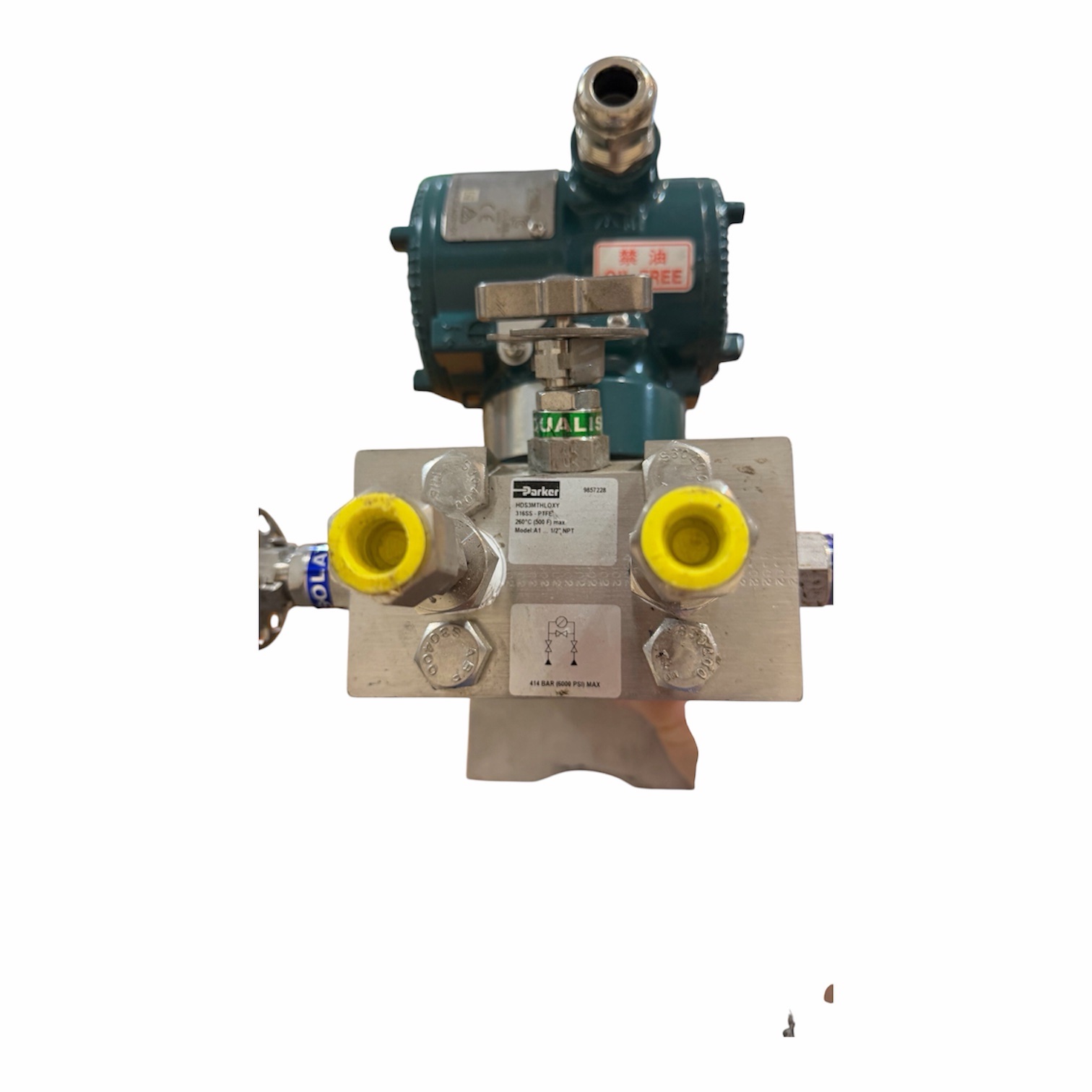

Вентильний блок (маніфольд) Parker HDS3MTHLOXY
Блок призначений для підключення трансмітера до імпульсних ліній, ізоляції приладу та вирівнювання тиску (дренажу) під час обслуговування.
- HDS3: Серія 3-вентильних маніфольдів Parker прямого монтажу (Direct Mount, тип «труба-фланець» або «фланець-фланець»). Має два ізолюючі вентилі та один зрівняльний (equalize).
- MT (або MTH): Вказує на тип ущільнення — Metal-to-Metal (метал по металу) для голчастих вентилів високого тиску.
- LO: Наявність пристрою фіксації або блокування ручок вентилів (Lockable Option / Anti-tamper), що захищає від випадкового чи несанкціонованого перекриття ліній.
- XY: Код спеціального виконання. Найчастіше означає Oxygen Cleaned — повне очищення внутрішніх порожнин від жирів та мастил для безпечної роботи в середовищі чистого кисню.
