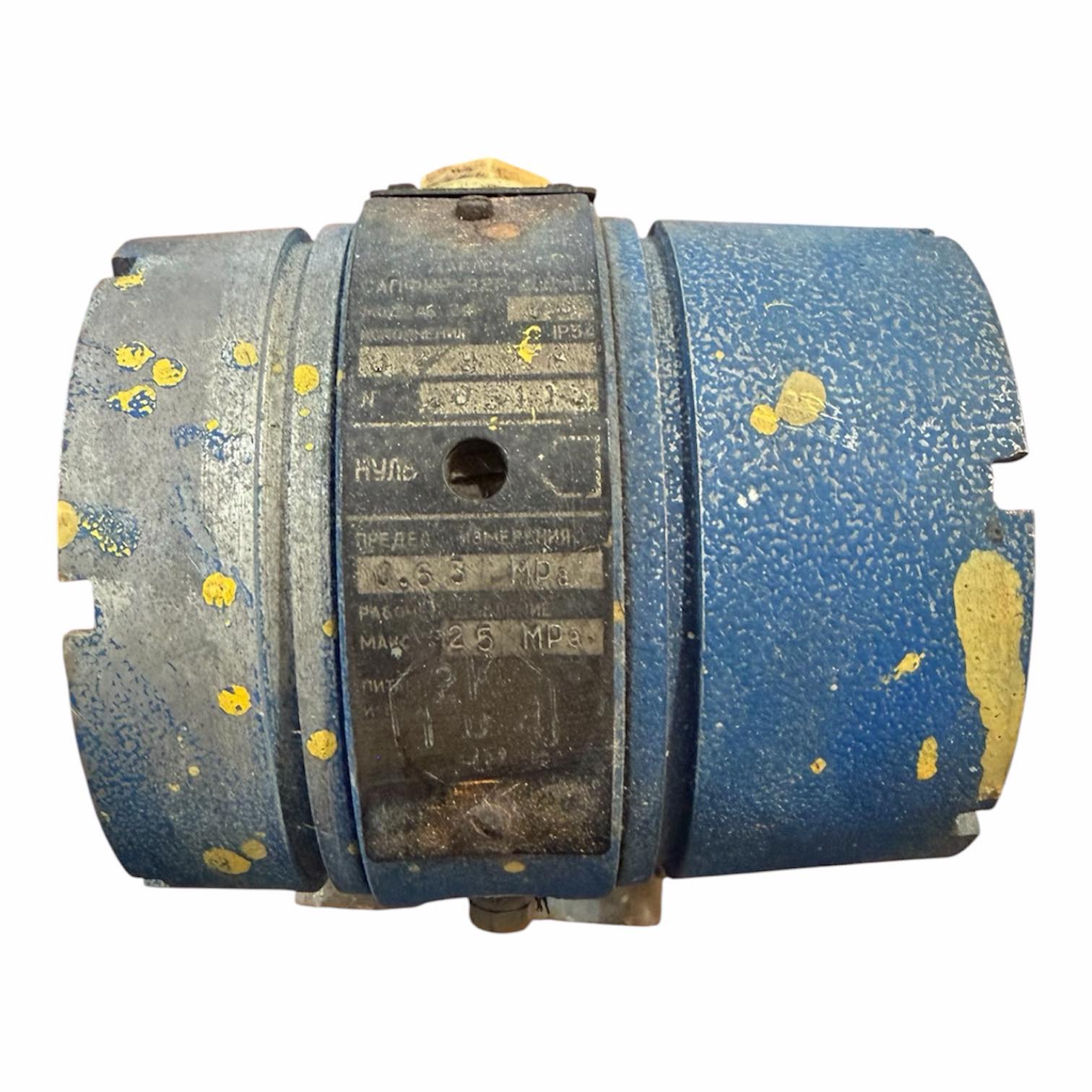

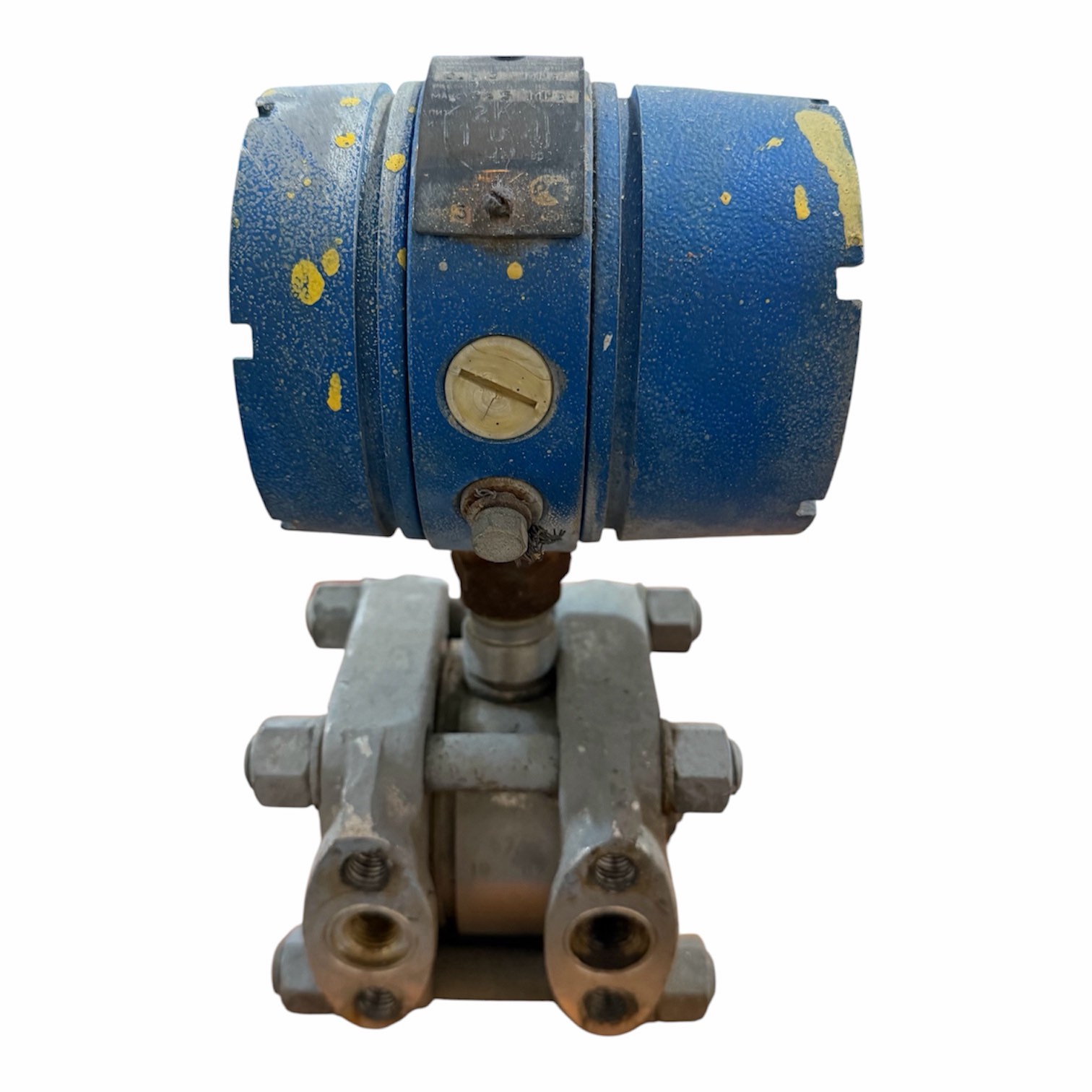

Сапфір-22 Р-ДД-Ех — це промисловий вимірювальний перетворювач (датчик) різниці тисків (перепаду тиску) вибухозахищеного виконання з іскробезпечним електричним ланцюгом. Прилад призначений для безперервного вимірювання різниці тисків газів або рідин і перетворення цього значення в уніфікований токовий вихідний сигнал. Він широко застосовується в системах автоматичного контролю, регулювання та керування технологічними процесами, зокрема в хімічній та нафтохімічній промисловості.
🔍 Розшифровка маркування приладу
Кожна літера та індекс у назві моделі має чітке технічне значення:
- Сапфір-22 — серія вимірювальних перетворювачів тиску на основі тензорезисторів на кремнієвій підкладці (ефект КНС — кремній на сапфірі).
- Р — модифікація приладу (релейно-аналогова або локальна серійна модернізація лінійки «Сапфір-22»).
- ДД — датчик Диференційного Давлення (різниці тисків або перепаду тиску). Використовується для вимірювання витрати (за перепадом на звужуючих пристроях), рівня рідини в резервуарах під тиском або самого перепаду.
- Ех — маркування вибухозахищеного виконання. Означає, що прилад має вид вибухозахисту «іскробезпечний електричний ланцюг» (
iaабоib), що дозволяє встановлювати його безпосередньо у вибухонебезпечних зонах
📊 Основні технічні характеристики
Залежно від конкретного коду моделі (наприклад, 2410, 2420, 2430 тощо), параметри можуть змінюватися, але загальні характеристики серії наступні:
| Параметр | Опис / Значення |
|---|---|
| Вимірюване середовище | Рідини, гази, пара (нейтральні або агресивні до матеріалів вимірювальної камери) |
| Границі вимірювань | Від \(0.1\text{ кПа}\) до \(2.5\text{ МПа}\) (залежно від моделі блоку) |
| Вихідний сигнал | Уніфікований струм: \(4\text{–}20\text{ мА}\) (найчастіше для Ex) або \(0\text{–}5\text{ мА}\) |
| Основна похибка | \(\pm 0.25\%\) або \(\pm 0.5\%\) |
| Живлення | Постійний струм, зазвичай \(24\text{ В}\) (через іскробезпечний бар’єр захисту) |
| Матеріал мембрани | Неіржавна сталь або титанові сплави |
| Кліматичне виконання | УХЛ3.1 або У2 (робота у широкому діапазоні температур) |
🛠️ Сфера застосування
Завдяки конструкції ДД (диференційний тиск) та захисту Ех, прилад є універсальним інструментом у важкій промисловості:
- Вимірювання витрати газу/рідини: підключається до стандартних звужуючих пристроїв (діафрагм) на трубопроводах.
- Контроль рівня: вимірює гідростатичний тиск стовпа рідини у закритих ємностях під надлишковим тиском.
- Контроль фільтрів: фіксує перепад тиску «до» та «після» фільтрувальних елементів для визначення ступеня їхнього забруднення.
