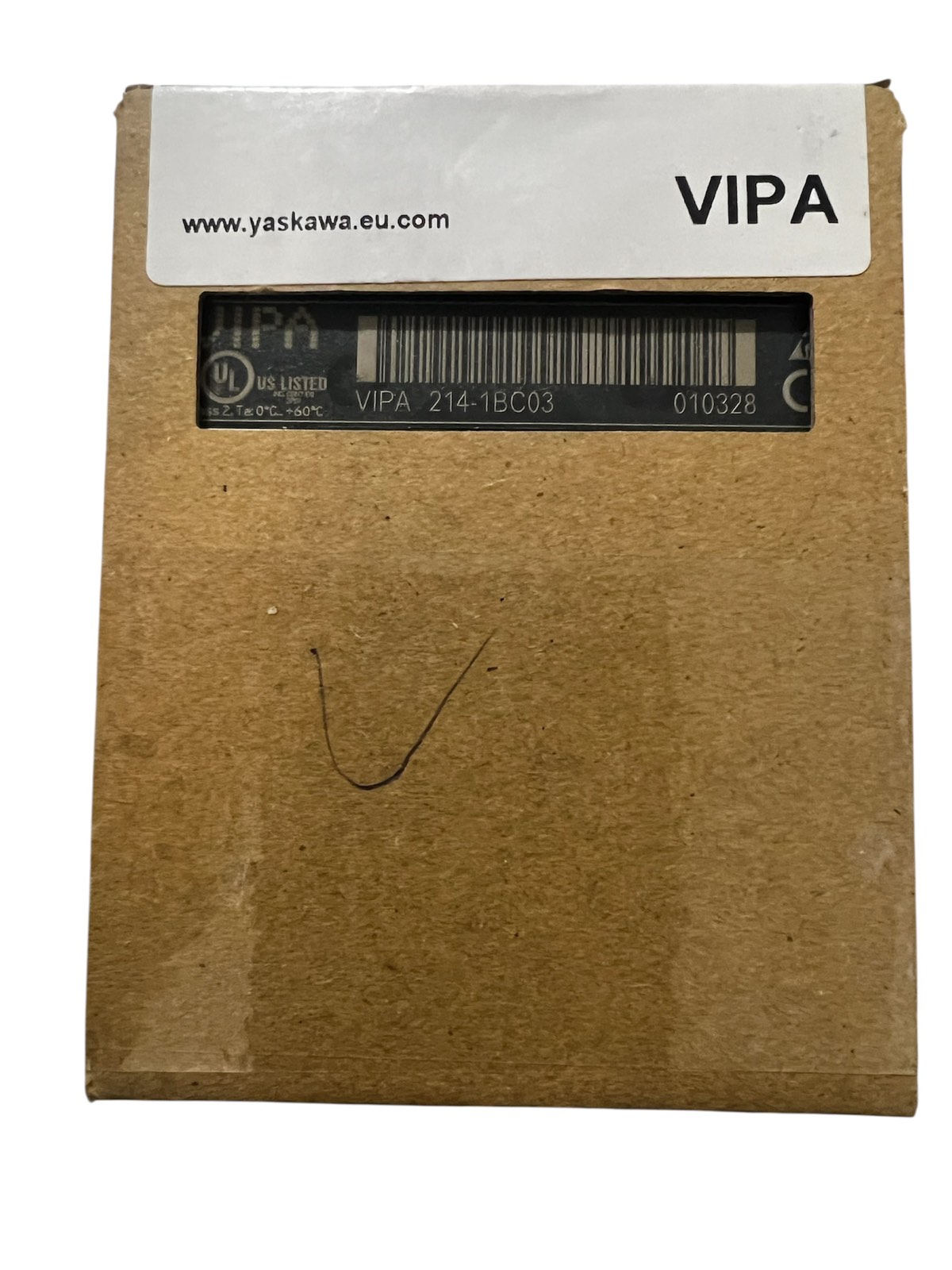

VIPA 214-1BC03 (або CPU 214C) — це центральний процесорний модуль (ЦП) із лінійки модульних контролерів System 200V від німецької компанії VIPA (Yaskawa). Головною особливістю цього ПЛК є його повна сумісність із системою команд Siemens S7-300, що дозволяє використовувати для розробки звичне програмне забезпечення від Siemens.
Примітка: Серія System 200V офіційно знята з виробництва (End of Life).
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Робоча пам’ять (Work memory) | 48 КБ |
| Завантажувана пам’ять (Load memory) | 80 КБ |
| Інтерфейс зв’язку | RS485 (підтримка протоколу MPI) |
| Слот для карт пам’яті | MMC (Multimedia Card) для збереження програм та даних |
| Годинник реального часу (RTC) | Вбудований |
| Розширення системи | Підтримка підключення до 32 периферійних модулів розширення |
| Живлення | Постійний струм 24 В (DC 24V) |
Програмне забезпечення для налаштування
Програмування та конфігурація контролера здійснюється за допомогою стандартного ПЗ для автоматизації:
- Siemens SIMATIC Manager (Step 7 V5.x)
- VIPA WinPLC7
Важливо: Модель 214-1BC03, на відміну від пізнішої модифікації 214-1BC06, не підтримує конфігурування через TIA Portal.
Документація та технічна підтримка
Якщо вам потрібні детальні інструкції щодо монтажу, розведення контактів або конфігурації у Step 7, ви можете завантажити оригінальний сервісний посібник VIPA System 200V Manual безпосередньо з офіційного сервера Yaskawa.
