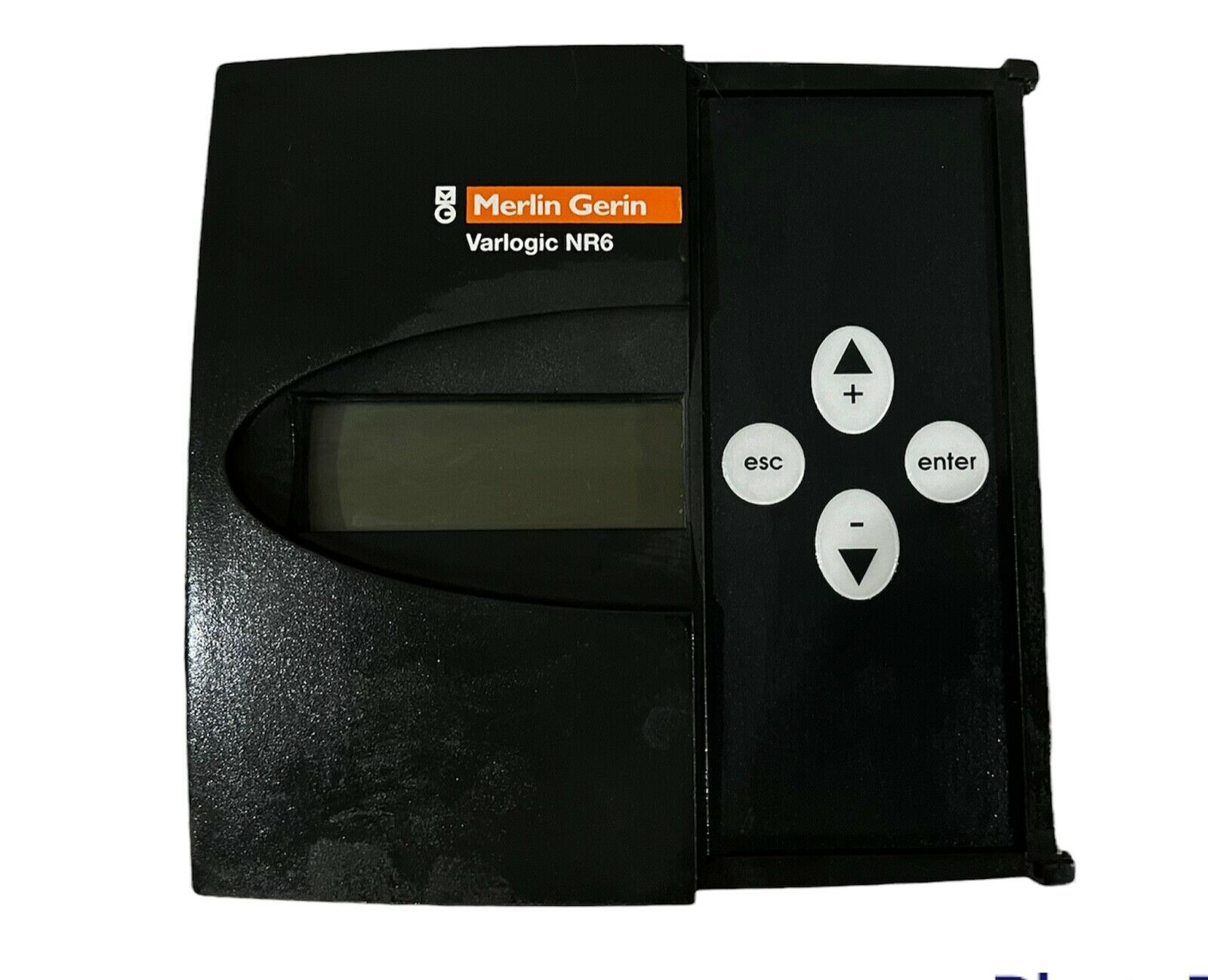

Merlin Gerin Varlogic NR6 (артикул Schneider Electric 52448) — це електронний контролер коефіцієнта потужності (регулятор реактивної потужності), розроблений для автоматичного керування ступенями конденсаторних установок (КРП). Пристрій вимірює реактивну потужність мережі та підключає або відключає конденсатори для досягнення заданого цільового значення \(\cos \phi\). Бренд Merlin Gerin згодом повністю увійшов до складу корпорації Schneider Electric, тому пристрій також відомий під назвою VarPlus Logic NR6.

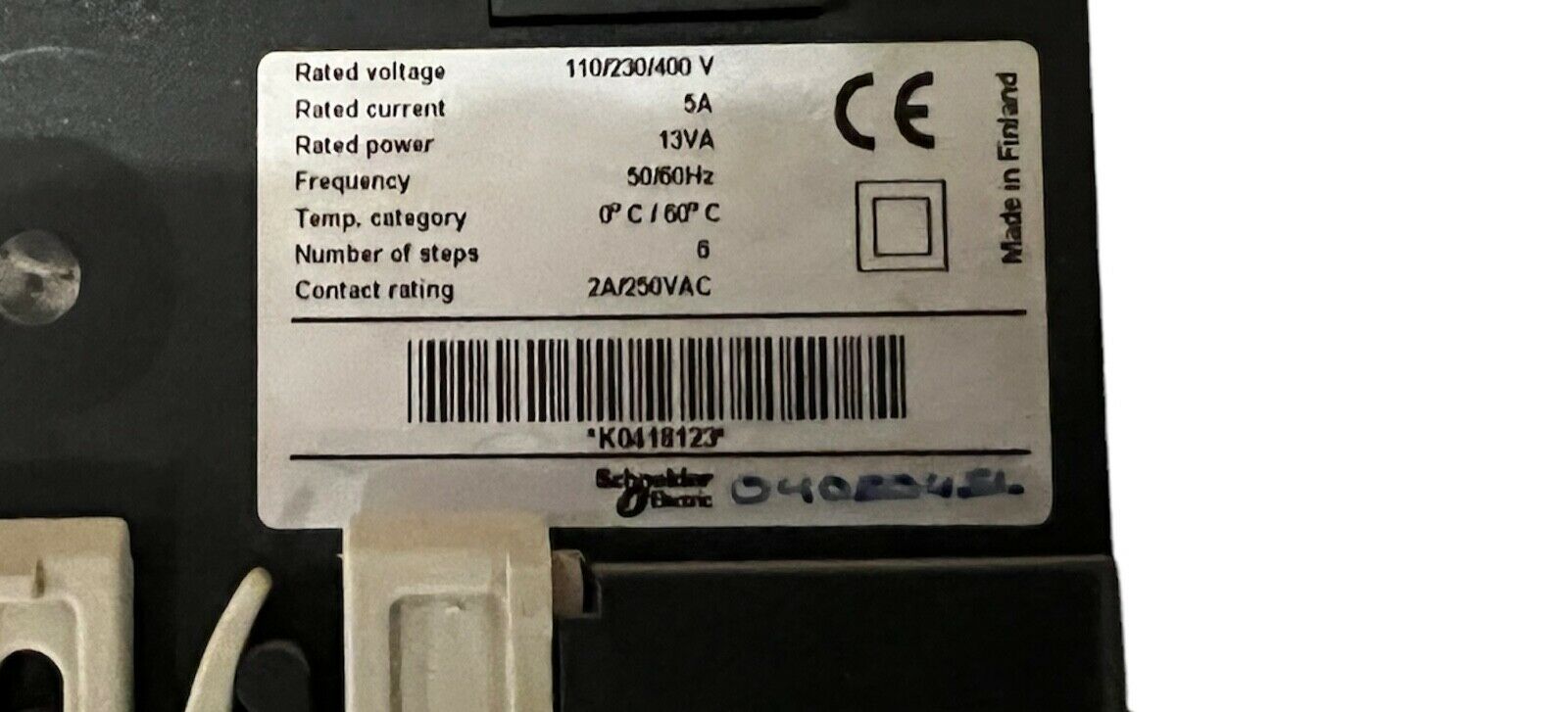

⚙️ Основні технічні характеристики
- Кількість ступенів регулювання: 6 вихідних контактів для керування контакторами конденсаторів.
- Напруга вимірювання та живлення: Підтримка мереж 110 В, 220–240 В, 380–415 В змінного струму (50/60 Гц).
- Струмовий вхід: Підключення через трансформатор струму (ТС) зі вторинною обмоткою X/5 А.
- Дисплей: Графічний екран із підсвічуванням розміром 65 x 21 мм (відображає параметри мережі, аварії та активовані ступені).
- Монтаж: На передню панель (виріз 138 x 138 мм) або на DIN-рейку 35 мм.
- Габаритні розміри: 150 x 150 x 70 мм.
- Клас захисту: IP41 (з лицьового боку) та IP20 (із заднього боку).
🧠 Функціональні можливості
- Режими налаштування: Повністю автоматичне визначення параметрів (Auto Setup) або ручне конфігурування для досвідчених інженерів.
- Програми перемикання: Підтримка різних алгоритмів комутації ступенів — лінійна, кругова (FIFO), нормальна та оптимальна.
- Гнучкі послідовності ступенів: Можливість задавати комбінації потужностей конденсаторів (наприклад, 1.1.1.1.1.1, 1.2.2.2.2.2, 1.2.4.4.4.4 тощо).
- Захист та аварійна сигналізація: Вбудований температурний датчик, окреме реле для керування вентилятором охолодження шафи, моніторинг перевантаження конденсаторів за струмом, зниженої/підвищеної напруги та втрати ємності.
🛠️ Статус продукту та підтримка
Модель Varlogic NR6 наразі має статус знятої з виробництва (Obsolete).
