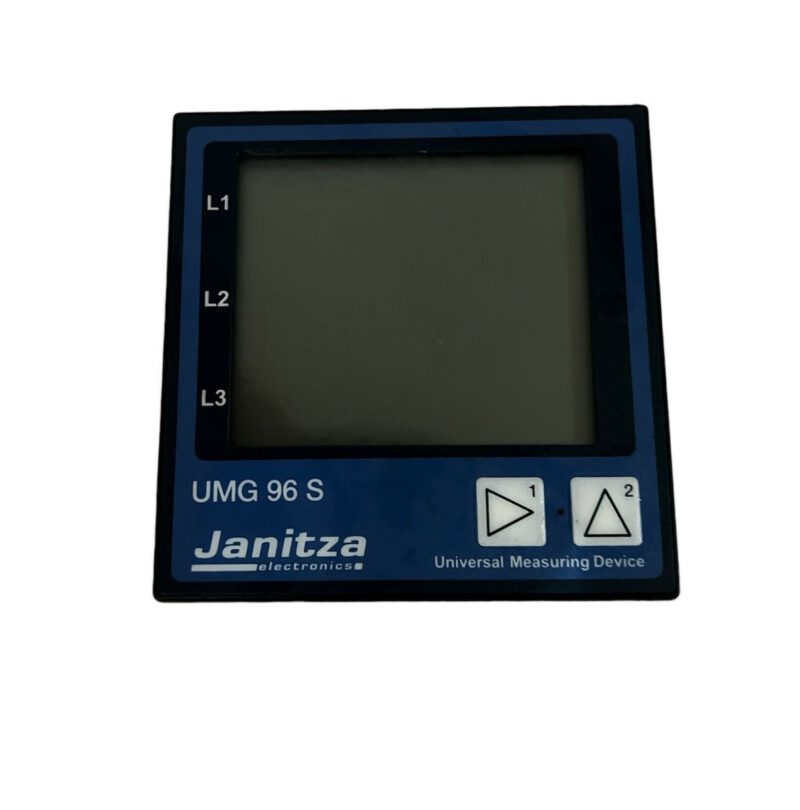

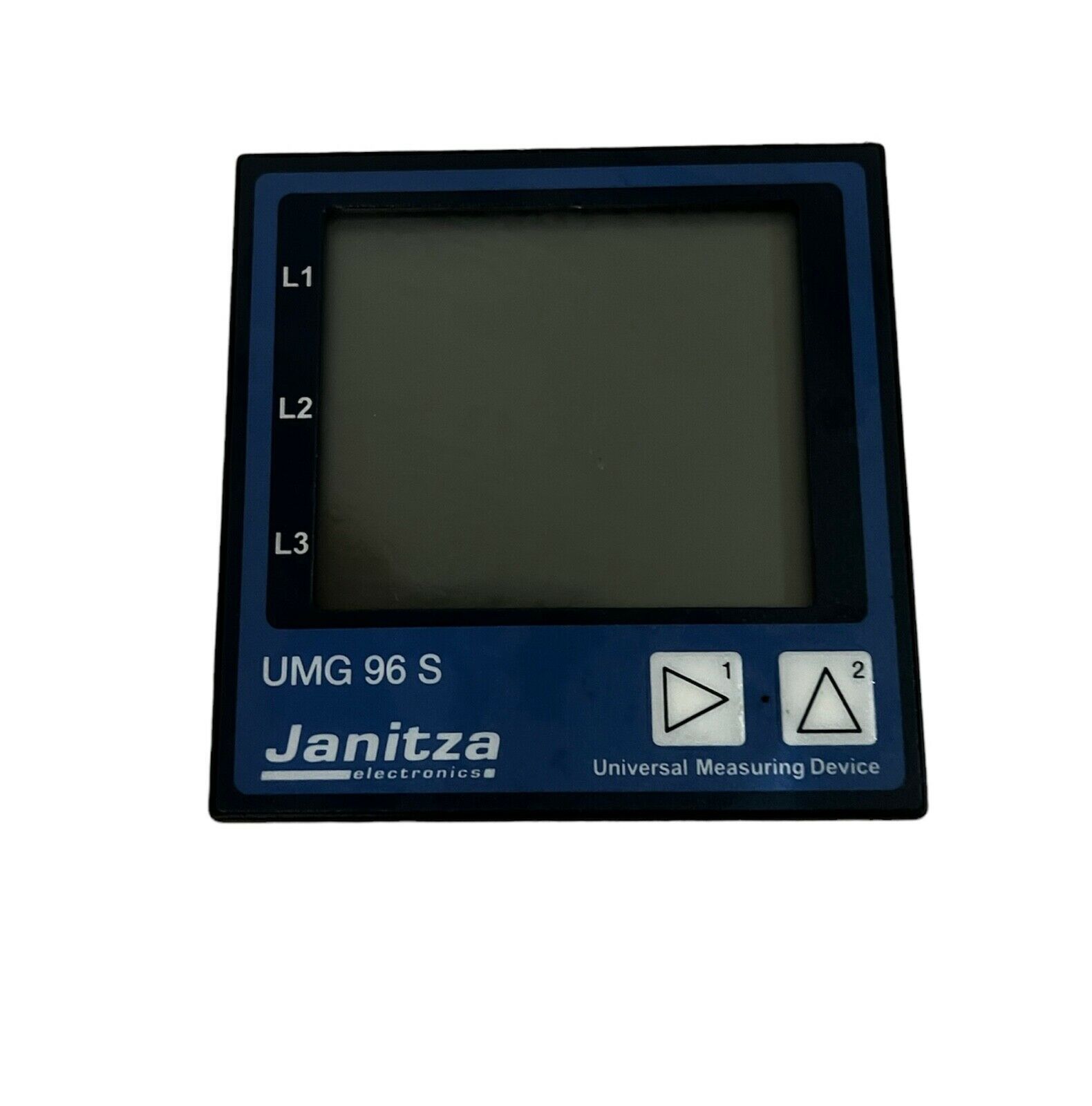

Janitza UMG 96 S (арт. 52.13.025) — це цифровий універсальний вимірювальний прилад (аналізатор мережі), призначений для фіксованого монтажу в низьковольтних та середньовольтних розподільчих щитах. Він використовується для контролю енергоспоживання, моніторингу параметрів якості електроенергії, виявлення перевантажень та дисбалансу фаз.
Оскільки серія UMG 96 S є класичним (знятим з виробництва) поколінням приладів від Janitza.
Основні технічні характеристики

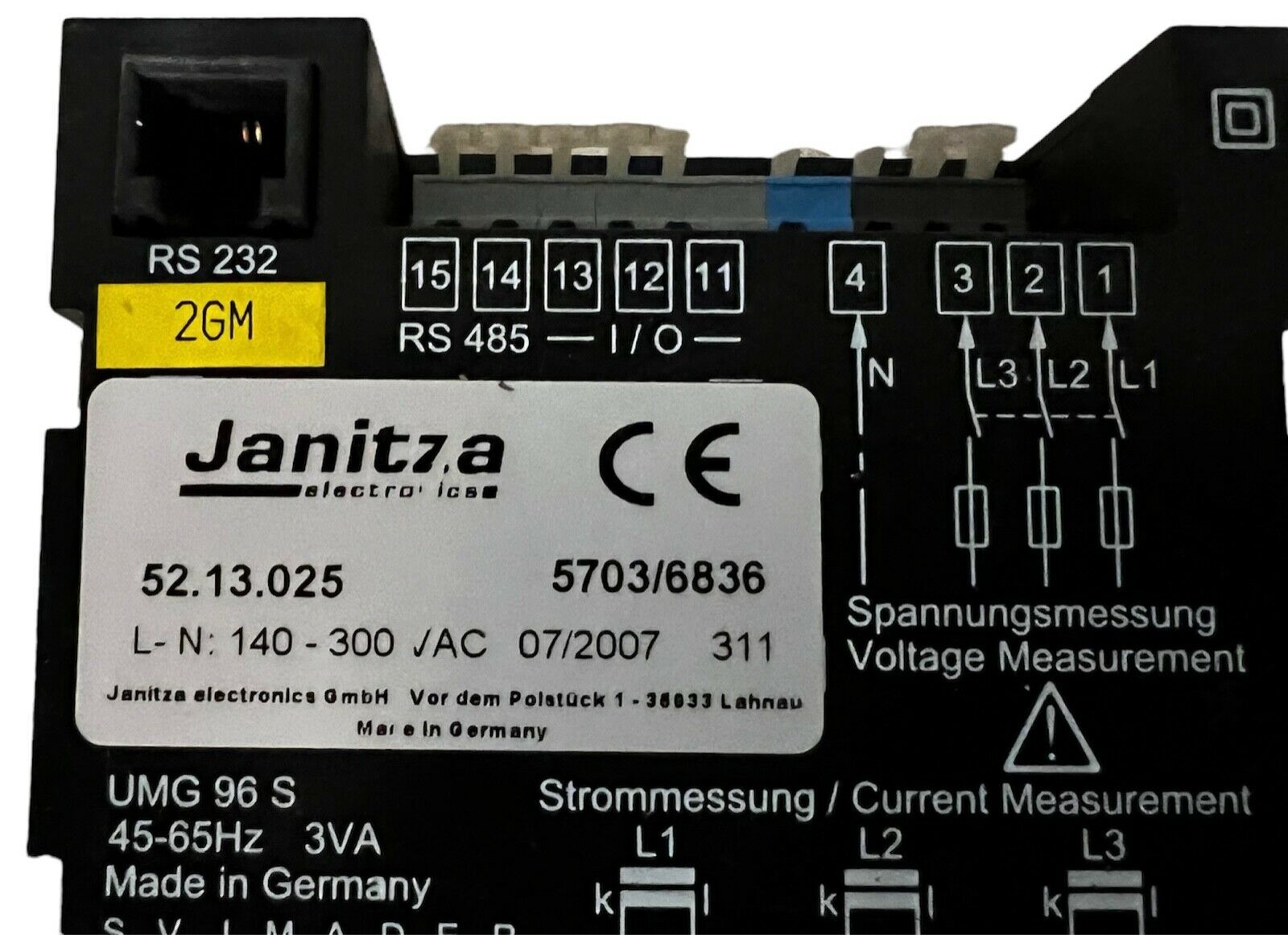

- Живлення приладу: модель отримує власну робочу напругу безпосередньо від вимірювальних входів напруги (живлення від вимірюваного кола).
- Тип мережі: 3-фазні 4-провідні системи з нейтральним провідником (мережі TN та TT).
- Вимірювання напруги: безпосереднє підключення лінійної напруги фаза-фаза до 476 В AC або фаза-нейтраль до 275 В AC.
- Вимірювання струму: підключення через зовнішні трансформатори струму з номіналом …/1 A або …/5 A.
- Частота мережі: 50 / 60 Гц.
Вимірювані параметри
Прилад безперервно розраховує та відображає на РК-дисплеї такі величини:
- Дійсні змінні напруги (TRMS) та струми.
- Активну, реактивну та повну потужність.
- Коефіцієнт потужності (\(\cos \phi\)).
- Активну та реактивну спожиту/згенеровану енергію.
- Частоту мережі та вищі гармоніки.
- Мінімальні, максимальні та середні значення за інтервал часу.
Монтаж та інтеграція
- Розмір корпусу: стандартний лицьовий розмір 96 х 96 мм, розрахований на щитовий виріз 92 х 92 мм.
- Комунікація: пристрій підтримує протокол Modbus RTU через послідовний інтерфейс (залежно від точної модифікації інтерфейсу RS485), що дозволяє підключати його до систем диспетчеризації (SCADA) чи фірмового програмного забезпечення GridVis.
