Dräger Chip Measurement System (CMS) — це переносна вимірювальна система, призначена для точного вимірювання миттєвих концентрацій газів та парів у повітрі. Система поєднує в собі хімічні реагенти та електронну обробку даних для отримання швидких і надійних результатів.
Основні компоненти та принцип роботи
Система складається з двох основних частин:

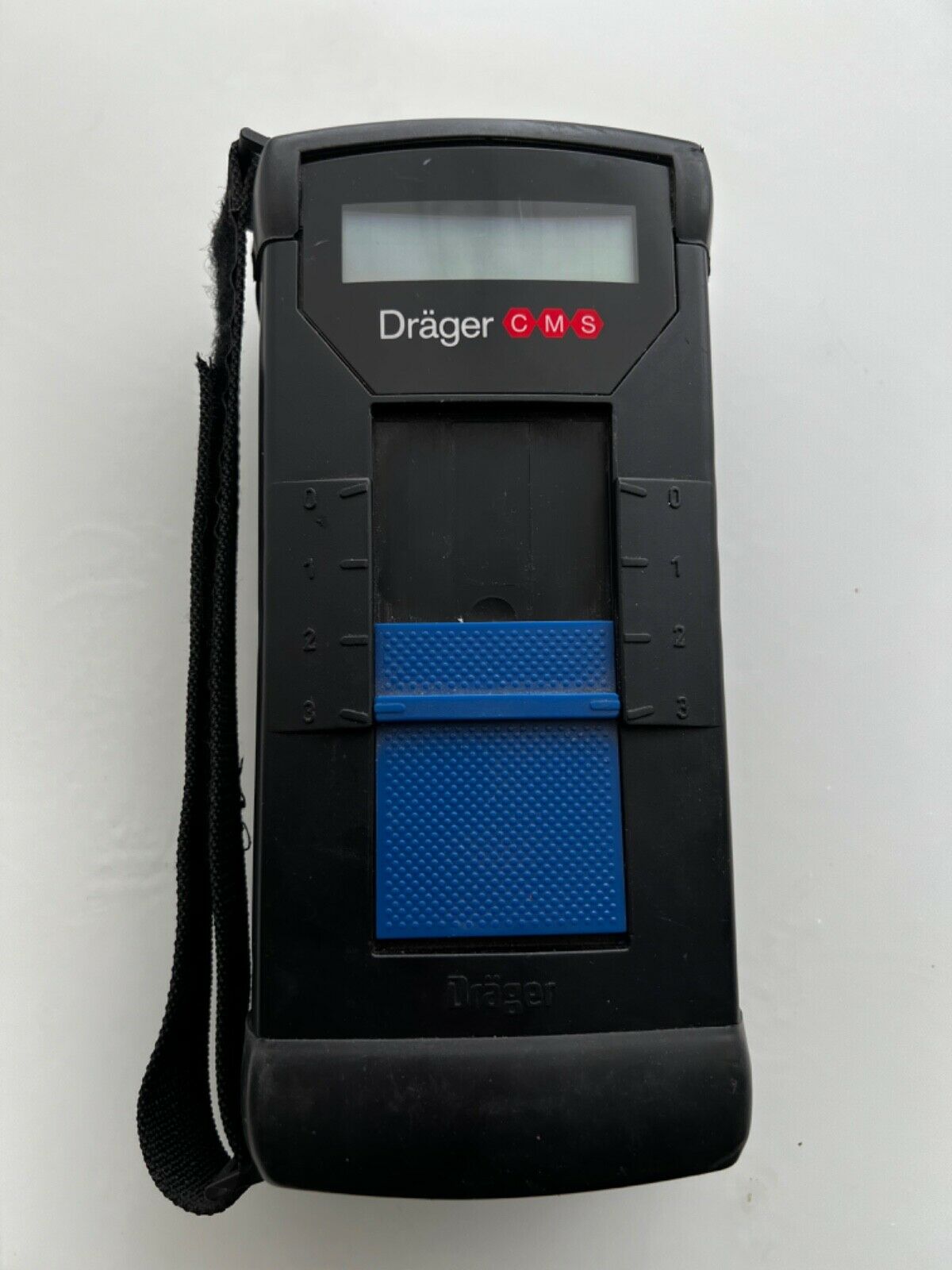

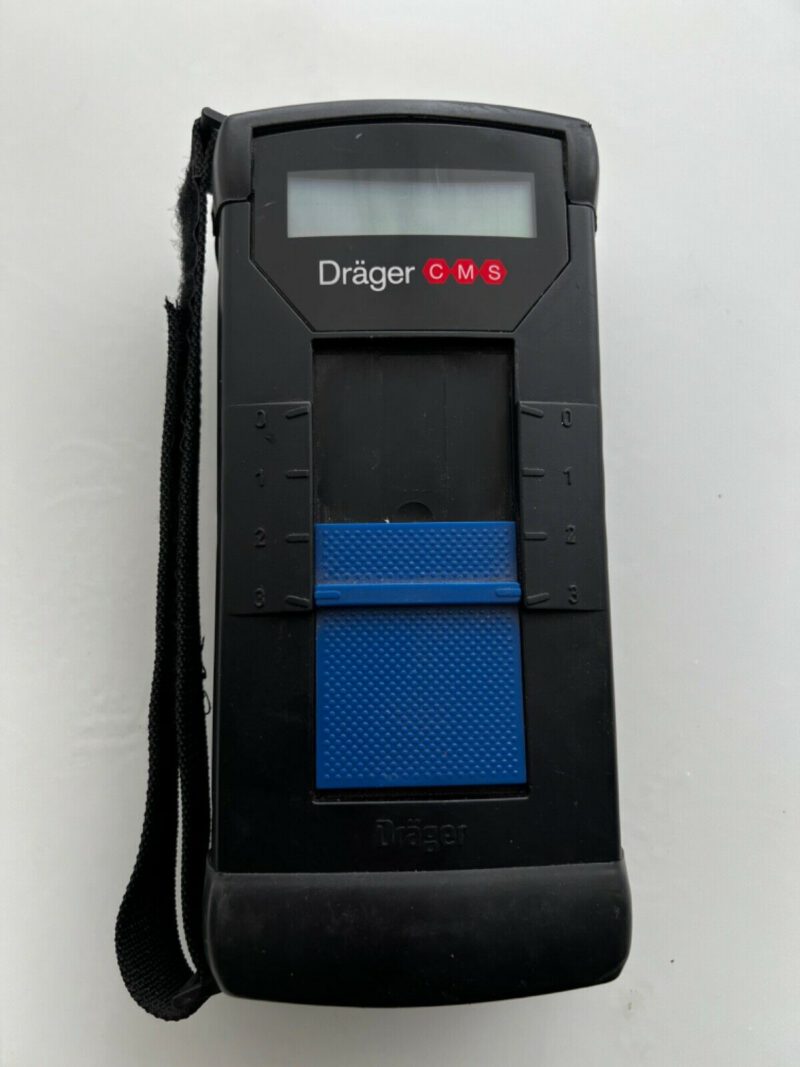

- Аналізатор Dräger CMS: Електронний пристрій з інтегрованим насосом, мікропроцесором та оптичною системою зчитування.
- Змінні чіпи: Кожен чіп специфічний для певного газу та містить 10 вимірювальних капілярів, наповнених реагентом. Штрих-код на чіпі містить дані про тип газу, діапазон вимірювання та параметри калібрування.
Процес вимірювання:
- Користувач вставляє чіп в аналізатор.
- Вибирає потрібний режим та запускає вимірювання одним перемикачем.
- Насос прокачує повітря через капіляр, а оптика фіксує зміну кольору реагенту.
- Результат відображається на РК-дисплеї у вигляді цифрового значення концентрації.
Ключові переваги
- Точність та надійність: Використання принципу масової витрати забезпечує незалежність результатів від коливань атмосферного тиску.
- Швидкість: Результати зазвичай готові через 20 секунд — 3 хвилини.
- Відсутність калібрування: Чіпи калібруються на заводі, тому аналізатор не потребує додаткового налаштування перед використанням.
- Запис даних: Вбудований реєстратор може зберігати до 50 результатів вимірювань із зазначенням дати, часу та місця.
- Безпека: Пристрій є іскробезпечним та сертифікованим для роботи у вибухонебезпечних зонах (ATEX, UL, CSA).
Сфери застосування
- Контроль гранично допустимих концентрацій (ГДК) на робочих місцях.
- Перевірка перед входом у замкнені простори (Confined Space Entry).
- Робота аварійно-рятувальних служб при витоках хімічних речовин.
- Екологічний моніторинг та контроль технологічних процесів.
Наразі доступно понад 50 типів чіпів для різних газів, включаючи аміак, хлор, озон, діоксид азоту, сірководень та багато інших.
