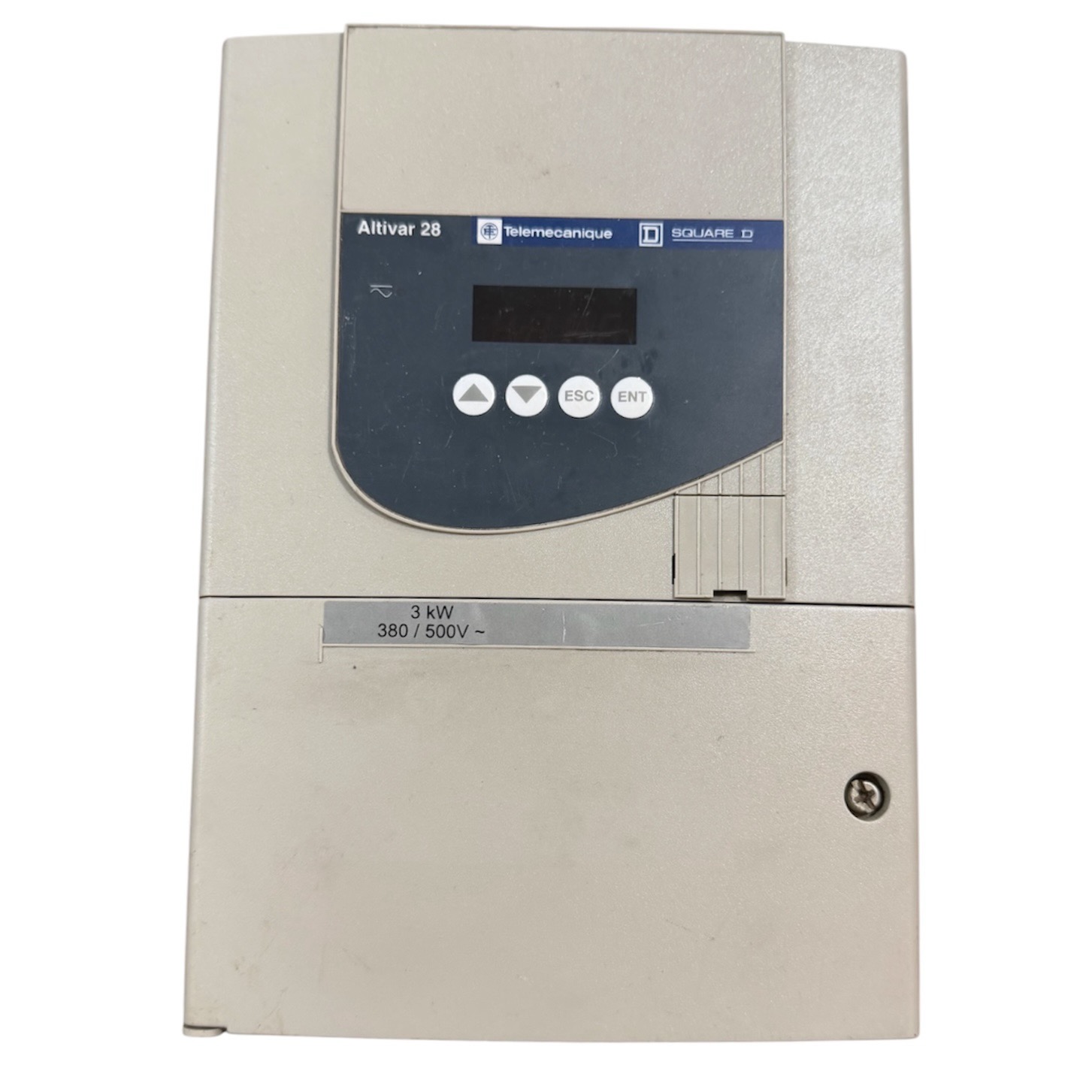

Schneider Electric ATV28HU54N4 — це промисловий трифазний частотний перетворювач (інвертор) із серії Altivar 28 (ATV28), призначений для керування швидкістю трифазних асинхронних двигунів потужністю 3 кВт.
Ця лінійка обладнання офіційно знята з виробництва корпорацією Schneider Electric (комерціалізація припинена наприкінці 2004 року, а сервісна підтримка — у 2006 році). Проте модель досі масово зустрічається на підприємствах та вторинному ринку промислової автоматизації як надійна запчастина.
⚙️ Головні технічні характеристики
- Потужність двигуна: 3.0 кВт (4 к. с.)
- Напруга живлення: 380…500 В змінного струму (трифазна мережа), 50/60 Гц
- Номінальний вихідний струм: 7.5 А
- Конструктивне виконання: З інтегрованим радіатором охолодження та вбудованим ЕМС-фільтром класу А (Class A EMC filter)
- Тип керування: Векторне керування потоком без зворотного зв’язку (скалярне або бездатчикове векторне)
- Ступінь захисту: IP20
- Комунікації: Інтегрований протокол Modbus, інтерфейс RS485 (роз’єм RJ45)
🔌 Інтерфейси керування (Входи / Виходи)
- Дискретні входи (LI1–LI4): 4 ізольовані логічні входи (24 В) для команд пуску, реверсу або вибору фіксованих швидкостей.
- Аналогові входи: AI1 (0–10 В) для завдання швидкості та додатковий вхід AI2/AIC (0–10 В або 0–20 мА).
- Виходи: 1 програмований аналоговий вихід AO (0–20 мА); 1 реле несправності R1 (НЗ/НР контакти) та 1 програмоване реле R2
