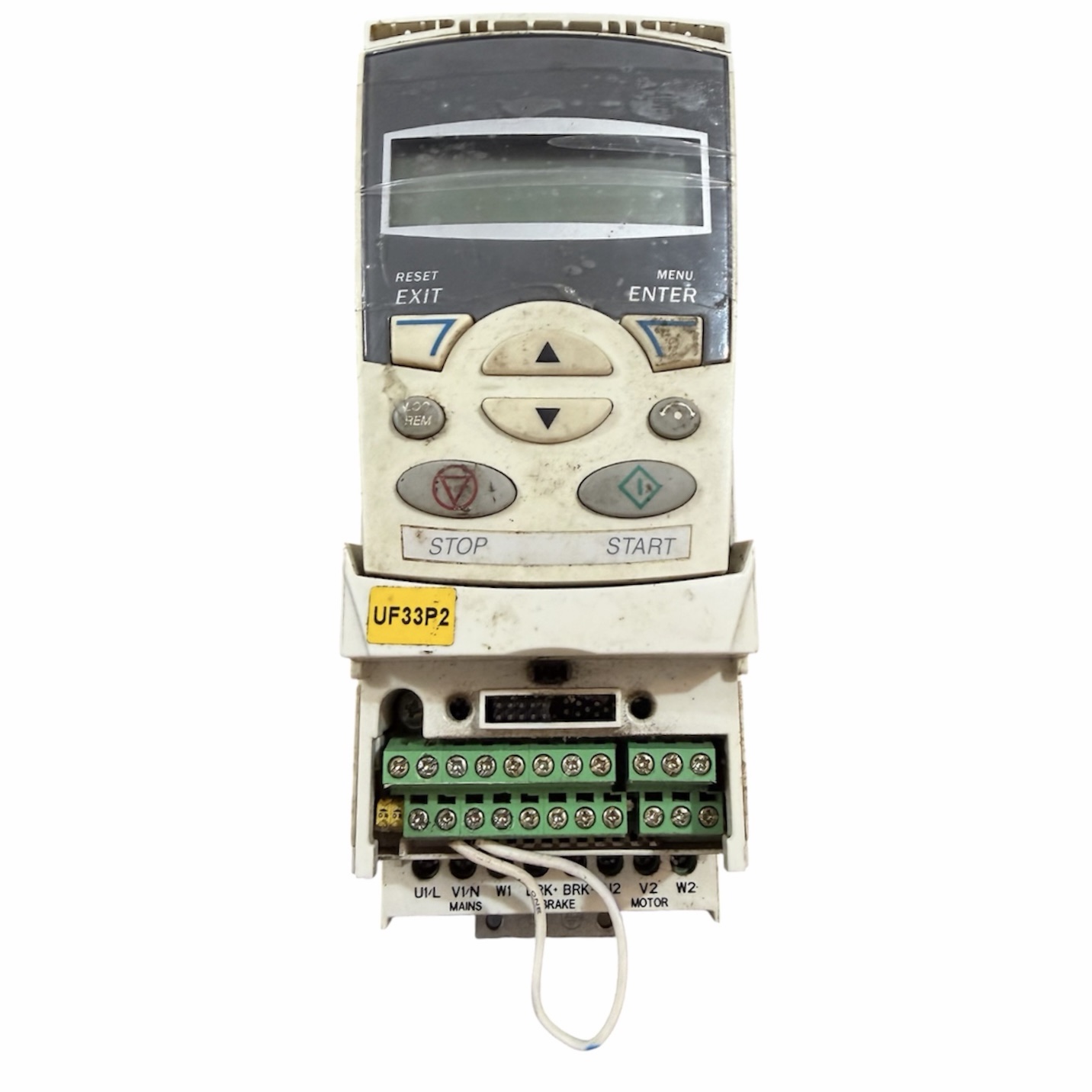

Трифазний частотний перетворювач (2.2 кВт) серії ACS350, ABB ACS350-03E-05A6-4

ABB ACS350-03E-05A6-4 — це компактний трифазний частотний перетворювач (інвертор) загального призначення потужністю 2,2 кВт (3 к.с.) із номінальним вихідним струмом 5,6 А. Ця серія приводів була розроблена компанією ABB переважно для потреб машинобудування (харчова промисловість, пакування, текстильне виробництво, деревообробка) та автоматизації технологічних процесів.

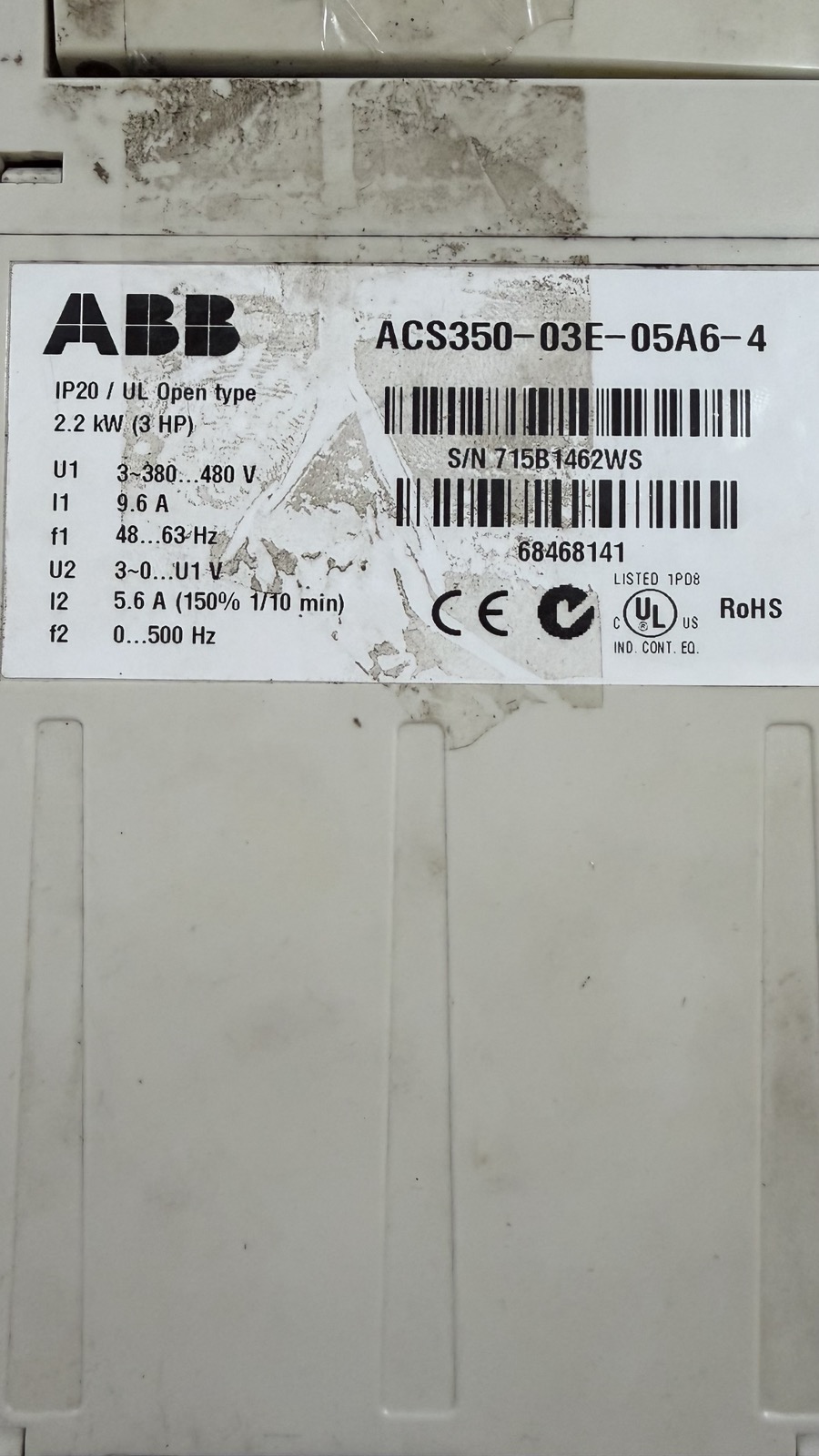

🔍 Розшифрування маркування (коду типу)

• ACS350 — серія частотних перетворювачів загального машинобудівного призначення.
• 03 — трифазний вхід живлення.
• E — європейська комплектація: вбудований ЕМС-фільтр підключено за замовчуванням (частота мережі 50 Гц).
• 05A6 — номінальний вихідний струм становить 5,6 Ампер.
• 4 — діапазон трифазної напруги живлення: 380–480 В.

📊 Основні технічні характеристики

• Потужність електродвигуна: 2,2 кВт (для важкого режиму роботи).
• Номінальний вихідний струм (\(I_{2N}\)): 5.6 А.
• Максимальний короткочасний струм (\(I_{max}\)): 9,6 А (перевантажувальна здатність до 150% протягом 60 секунд).
• Вихідна частота: 0 – 500 Гц.
• Ступінь захисту корпусу: IP20 (відкрите виконання для монтажу в електрошафу).
• Габаритні розміри (ВхШхГ): 169 x 70 x 161 мм (типорозмір корпусу R1).
• Вага: близько 1,2 кг.

⚡ Ключові технологічні особливості

• Методи керування: підтримує як просте скалярне керування (U/f), так і високоточне бездатчикове векторне керування швидкістю та моментом (Sensorless Vector Control).
• Вбудований гальмівний переривач (Chopper): інтегрований у базову комплектацію для розсіювання енергії гальмування без додаткових блоків.
• Послідовне програмування: вбудована 8-рівнева логіка станів автоматизації (Sequence Programming) дозволяє будувати прості алгоритми роботи без застосування зовнішнього ПЛК.
• Компактний монтаж: конструкція дозволяє щільну установку кількох приводів у ряд без зазорів (Side-by-Side монтаж) для економії місця на DIN-рейці.
• Захист та надійність: плати керування за замовчуванням покриті спеціальним захисним лаком (Coated Boards) для роботи у вологих або запилених промислових умовах.
• Комплектація: постачається без панелі керування (знімний пульт є окремою опцією).

Примітка: Серію ACS350 на сьогодні знято з масового виробництва.
