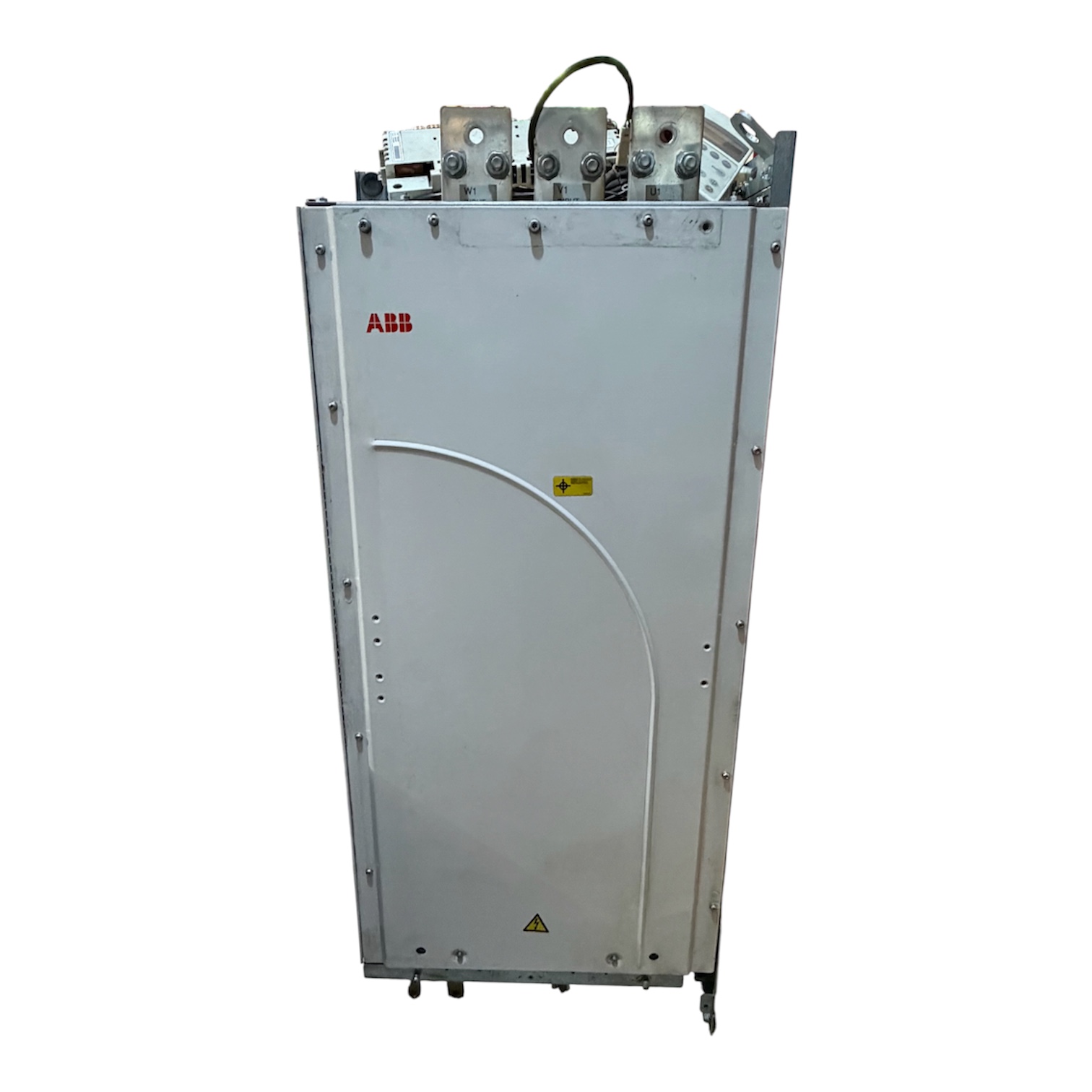

Промисловий частотний перетворювач виробництва ABB серії ACS800 із зазначенням його апаратних блоків.
Основний блок (Базова модель)

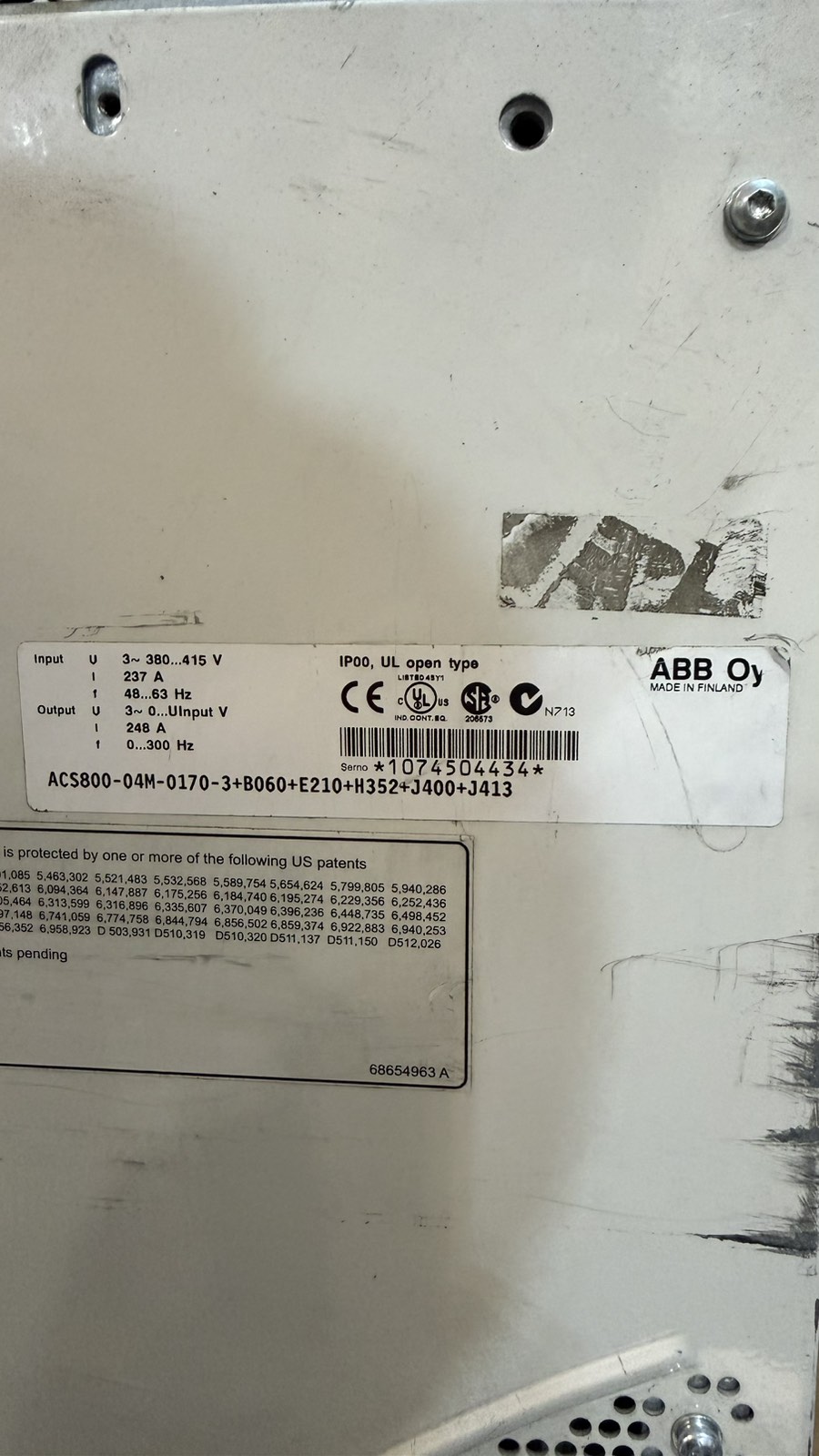

- ACS800 — серія високопродуктивних промислових частотних перетворювачів ABB.
- -04M — тип виконання: вбудовуваний модульний привід (для збирання та монтажу в шафу).
- -0170 — габарит за потужністю. Номінальна потужність становить 132 кВт, максимальний тривалий струм — 248 А (типорозмір корпусу/фрейм: R7).
- -3 — клас номінальної напруги живлення: 3-фазна, 380 / 400 / 415 В змінного струму.
Додаткові опції (Plus-коди)
- +B060 — захисні прозорі пластикові кожухи (shrouds) для вхідних клем і комплекту нижнього виводу кабелів, що запобігають випадковому дотику до струмоведучих частин.
- +E210 — вбудований ЕМС/RFI-фільтр (категорія C3) для промислових мереж із заземленою (TN) або незаземленою (IT) нейтраллю.
- +H352 — комплект для нижнього виводу моторних кабелів (bottom exit kit) для фрейму R7.
- +J400 — знімна буквено-цифрова панель керування в комплекті з кабелем довжиною 3 метри.
- +J413 — спеціальна монтажна основа (тримач) RPMP-21 для стаціонарної фіксації панелі керування всередині шафи.
Комплектуючі вузли керування

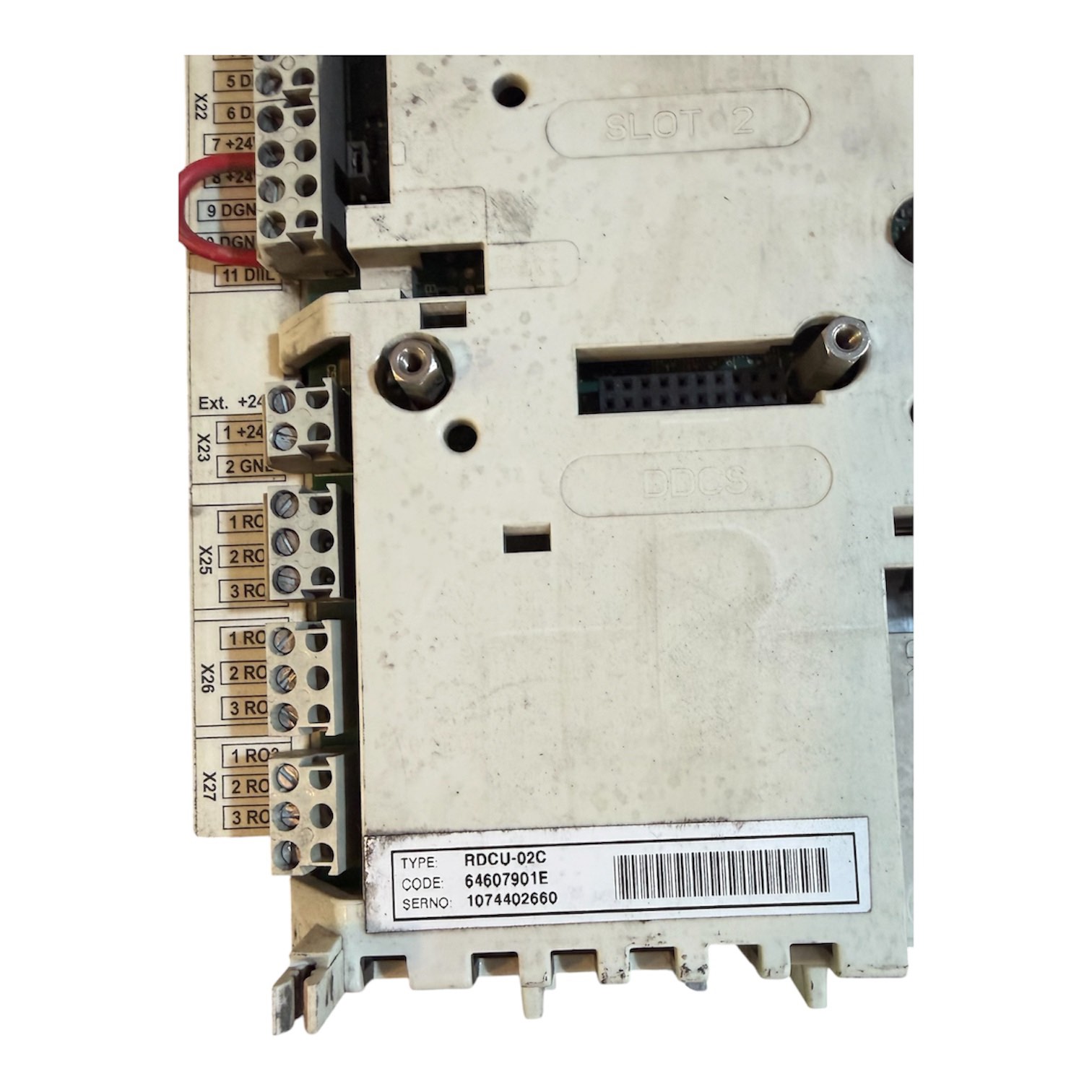

- RDCU-02C — виносний блок керування приводом (Drive Control Unit), який містить плату RMIO, обробляє сигнали введення-виведення (I/O) та керує програмним забезпеченням.

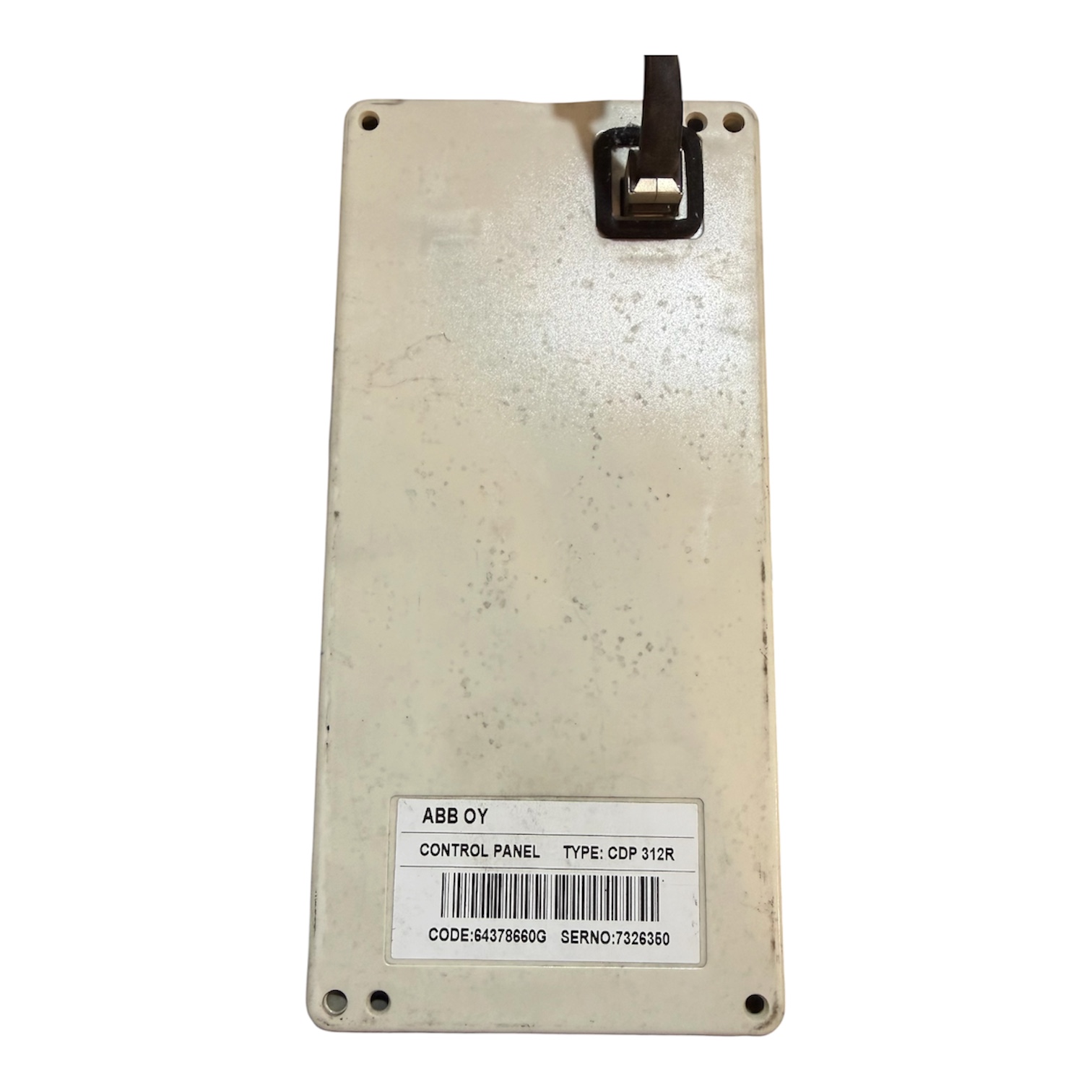

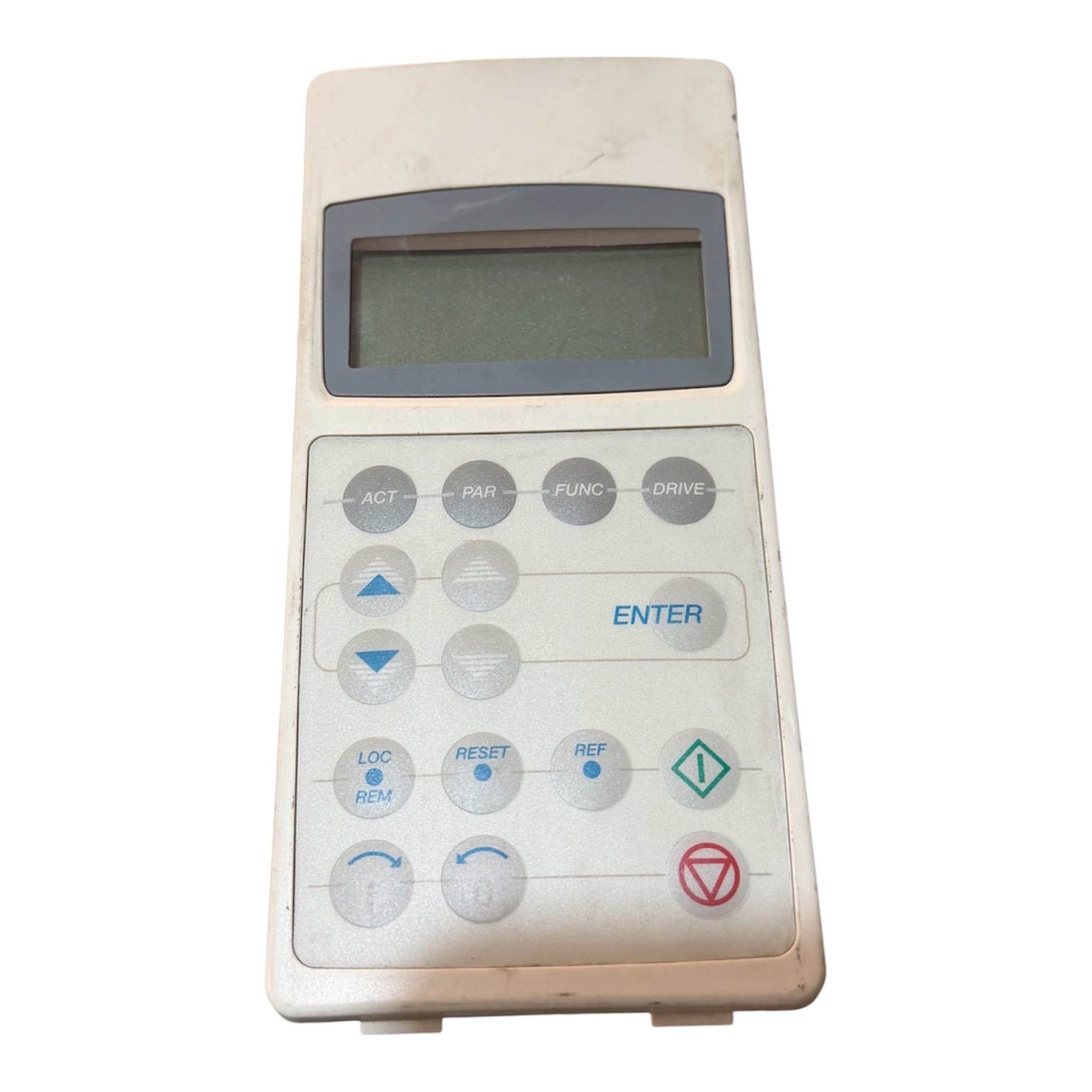

- CDP312R — конкретна модель знімної панелі керування з РК-дисплеєм (4 рядки по 20 символів), що підключається до блоку RDCU/RMIO.
