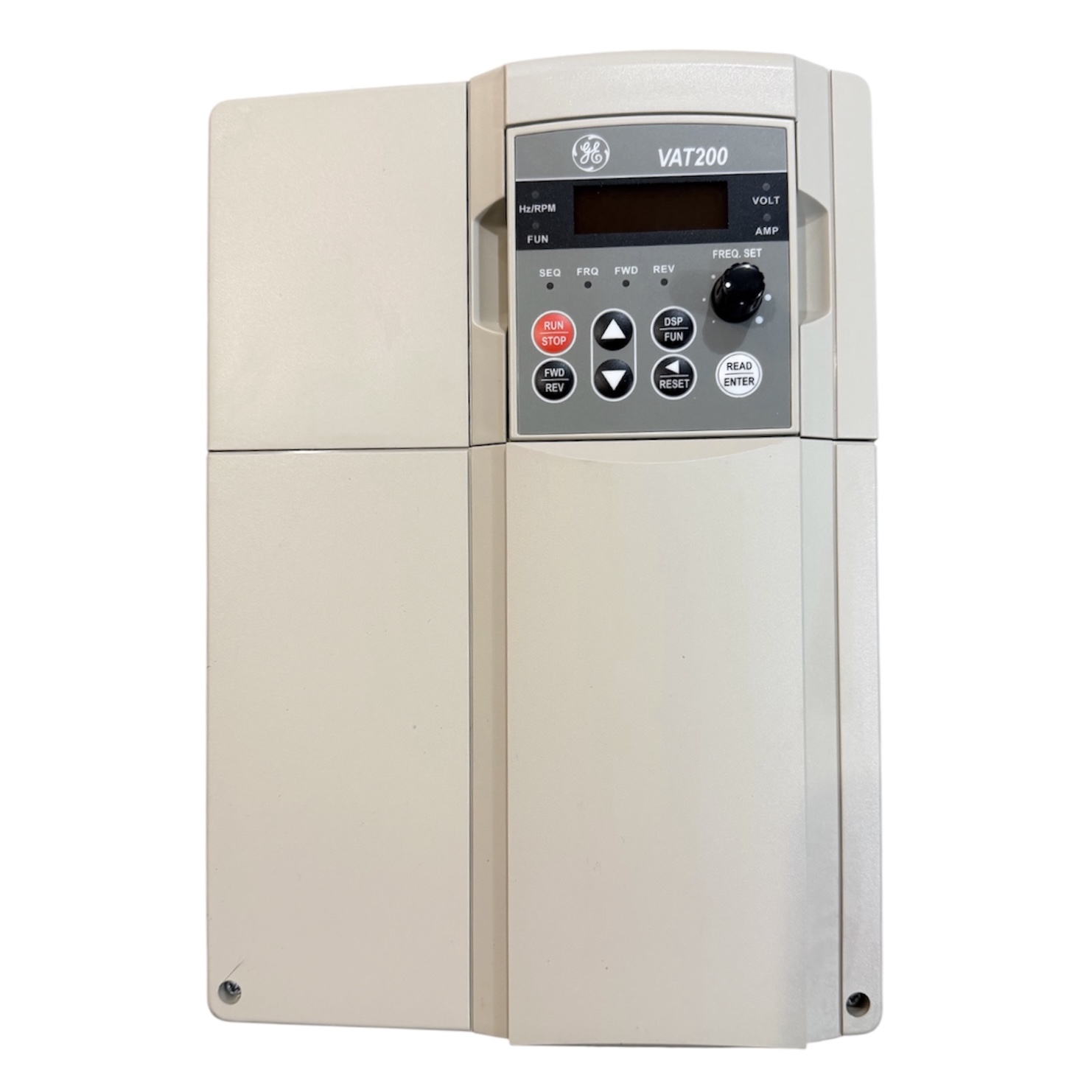

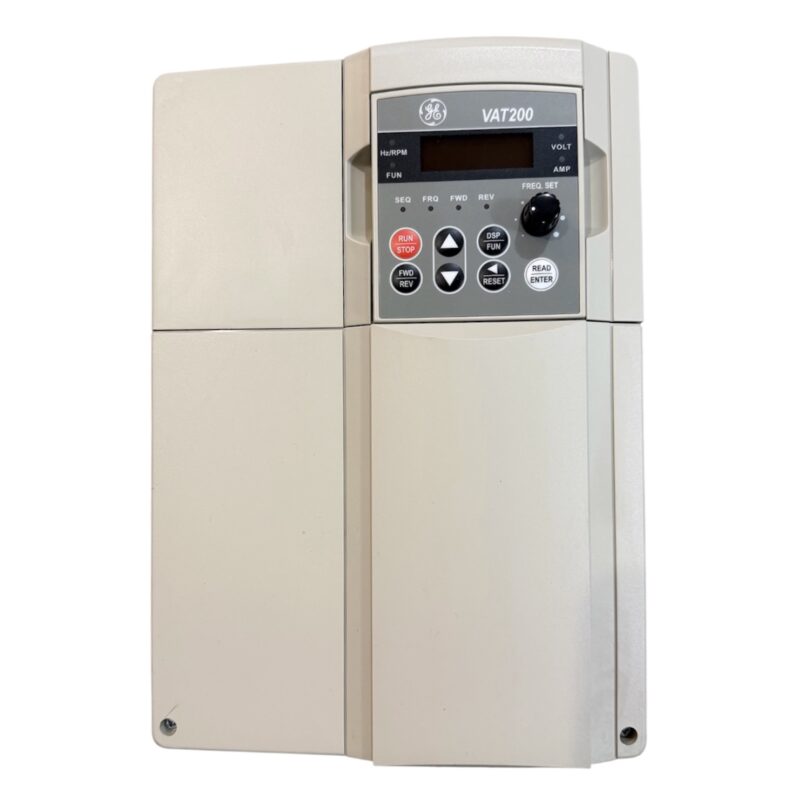

Модель GE VAT200 U203X11K0FS — це промисловий перетворювач частоти (частотник) потужністю 11 кВт виробництва компанії General Electric. Він призначений для керування швидкістю обертання трифазних асинхронних електродвигунів за допомогою скалярного або бездатчикового векторного керування.

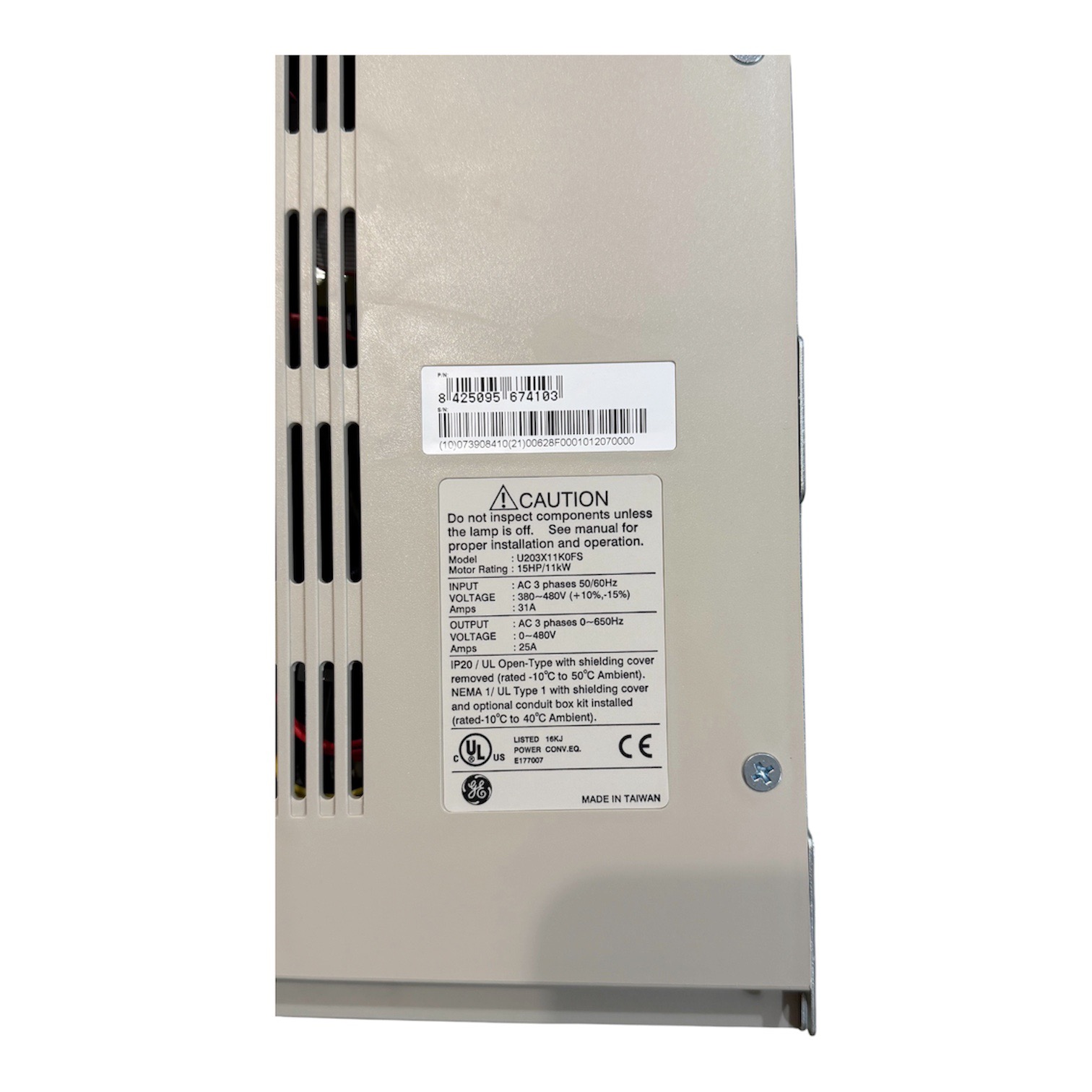

Розшифрування маркування та параметри цієї конкретної моделі:
- Серія: VAT200 (компактні частотні перетворювачі малого та середнього діапазону потужностей).
- Потужність двигуна: 11 кВт (для стандартного режиму роботи).
- Живлення (Вхід): Трифазна мережа (3 фази), напруга 380–460 В змінного струму.
- Вихідний струм: Номінальний струм становить приблизно 25 А.
- Фільтрація (індекс FS): Модель має вбудований ЕМС-фільтр (електромагнітної сумісності) класу підключення Footprint/Standard.
- Режими керування: Вольт-частотне (V/F скалярне) або бездатчикове векторне керування (Sensorless Vector Control).
- Діапазон вихідної частоти: Від 0 до 200 Гц.
Функціональні можливості серії VAT200
- Динамічне гальмування: У частотник вбудовано гальмівний модуль (переривач) для підключення зовнішнього гальмівного резистора.
- Знімна панель: Світлодіодний (LED) дисплей із кнопками керування можна знімати та виносити на дверцята шафи автоматики.
- Комунікація: Вбудований протокол зв’язку Modbus RTU (інтерфейс RS-485) для інтеграції в промислові мережі.
- Програмні функції: Вбудований PID-регулятор (для підтримки сталого тиску чи температури), функція пошуку швидкості, автоматичний перезапуск після короткочасного зникнення живлення.
Популярні завдання для цієї моделі
Найчастіше приводи такої потужності (11 кВт) застосовуються на виробництвах, у системах вентиляції та водопостачання:
- Керування потужними промисловими вентиляторами та димососами.
- Автоматизація роботи насосних станцій (підтримка тиску в мережі).
- Приводи конвеєрів, транспортерів, змішувачів та дрокарок.
Документація та інструкції
Детальні технічні схеми підключення, коди помилок та алгоритми програмування параметрів можна знайти в офіційних посібниках користувача:
- Повна інструкція з налаштування параметрів доступна в GE VAT200 Instruction Manual.
- Опис функціоналу та каталог серії на EPESOL Variable Speed Drives Catalog
