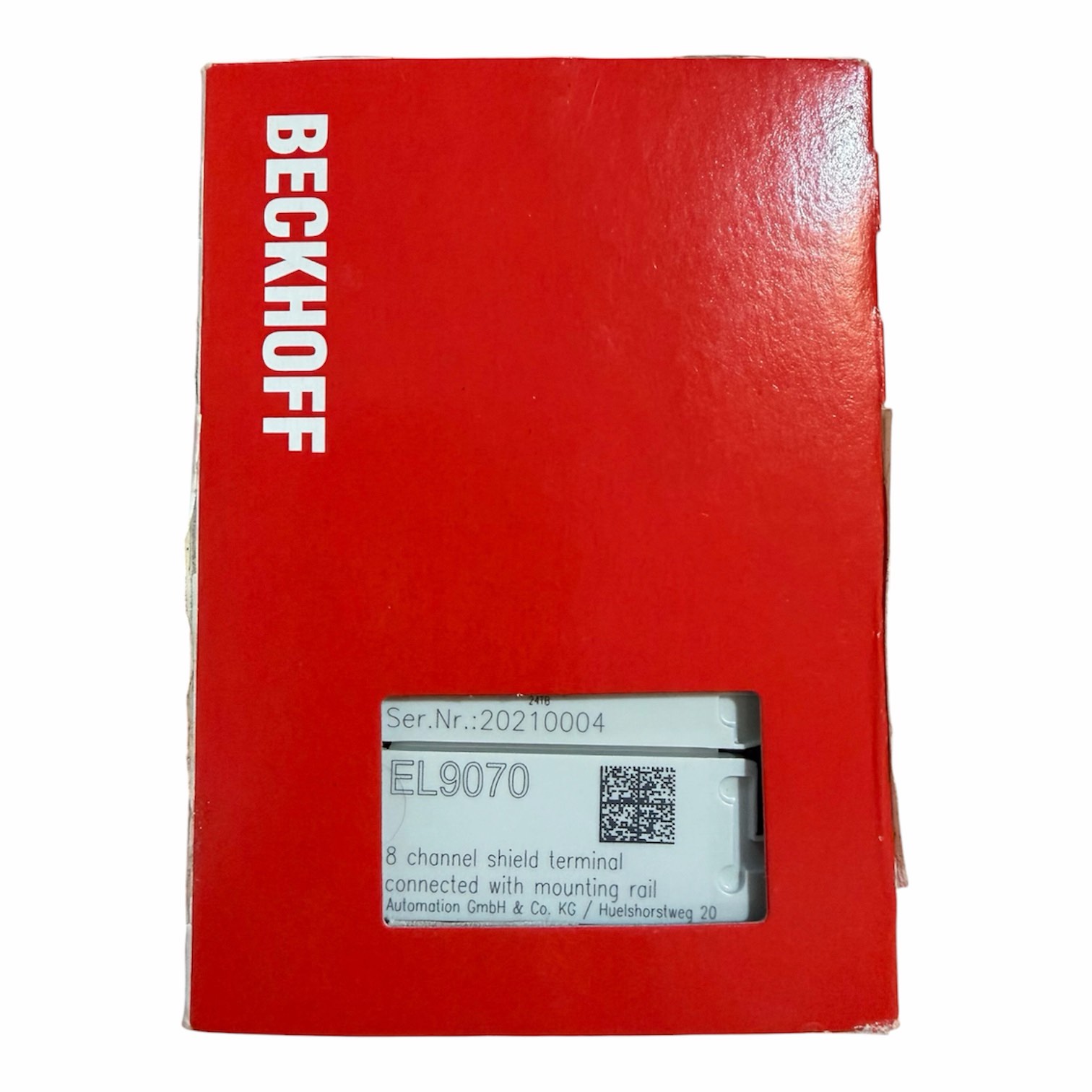

Beckhoff EL9070 — це термінал заземлення екрана (shield terminal) із серії системних компонентів EtherCAT компанії Beckhoff. Його головне призначення — забезпечення ефективного електромагнітного екранування та відведення ЕМС-перешкод (EMC interference) безпосередньо на монтажну DIN-рейку без прокладання додаткових кабелів чи використання окремих клемних колодок.
Ключові особливості
- 8 точок підключення: Клема надає 8 незалежних роз’ємів для під’єднання екранів сигнальних кабелів.
- Пряме заземлення: Усі 8 точок мають пряме електричне з’єднання з потенціалом металевої DIN-рейки.
- Покращений ЕМС-захист: Завдяки внутрішній суцільній мідній поверхні модуль забезпечує високу якість екранування від перешкод між сусідніми терміналами EtherCAT у кошику.
- Наскрізна E-bus шина: Модуль не споживає струм з шини EtherCAT (E-bus) та не займає місця в технологічному образі процесу (0 біт), але повністю транслює (пропускає через себе) дані та живлення для наступних модулів.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Технологія | Термінал заземлення екрана (Shield terminal) |
| Кількість підключень | 8 x екран |
| Максимальний струм | ≤ 10 А |
| Номінальна напруга | Довільна, до 230 В змінного струму (AC) |
| Електрична ізоляція | 500 В (E-bus / потенціал поля) |
| Ширина корпусу | 12 мм |
| Вага | Близько 50 г |
| Робоча температура | від 0 до +55 °C |
| Сертифікація | CE, UL |
Монтаж та підключення
Модуль встановлюється на стандартну 35-міліметрову DIN-рейку (EN 60715). Він призначений для монтажу в один ряд з іншими EtherCAT-терміналами, що мають силові контакти (встановлюється ліворуч, без контакту PE). Для фіксації проводів використовуються пружинні клеми, що дозволяють підключати монолітні або гнучкі провідники перерізом від 0.08 до 2.5 мм² за допомогою звичайної викрутки.
Додаткову технічну документацію та схеми підключення можна знайти на офіційній сторінці продукту в Beckhoff Information System.
