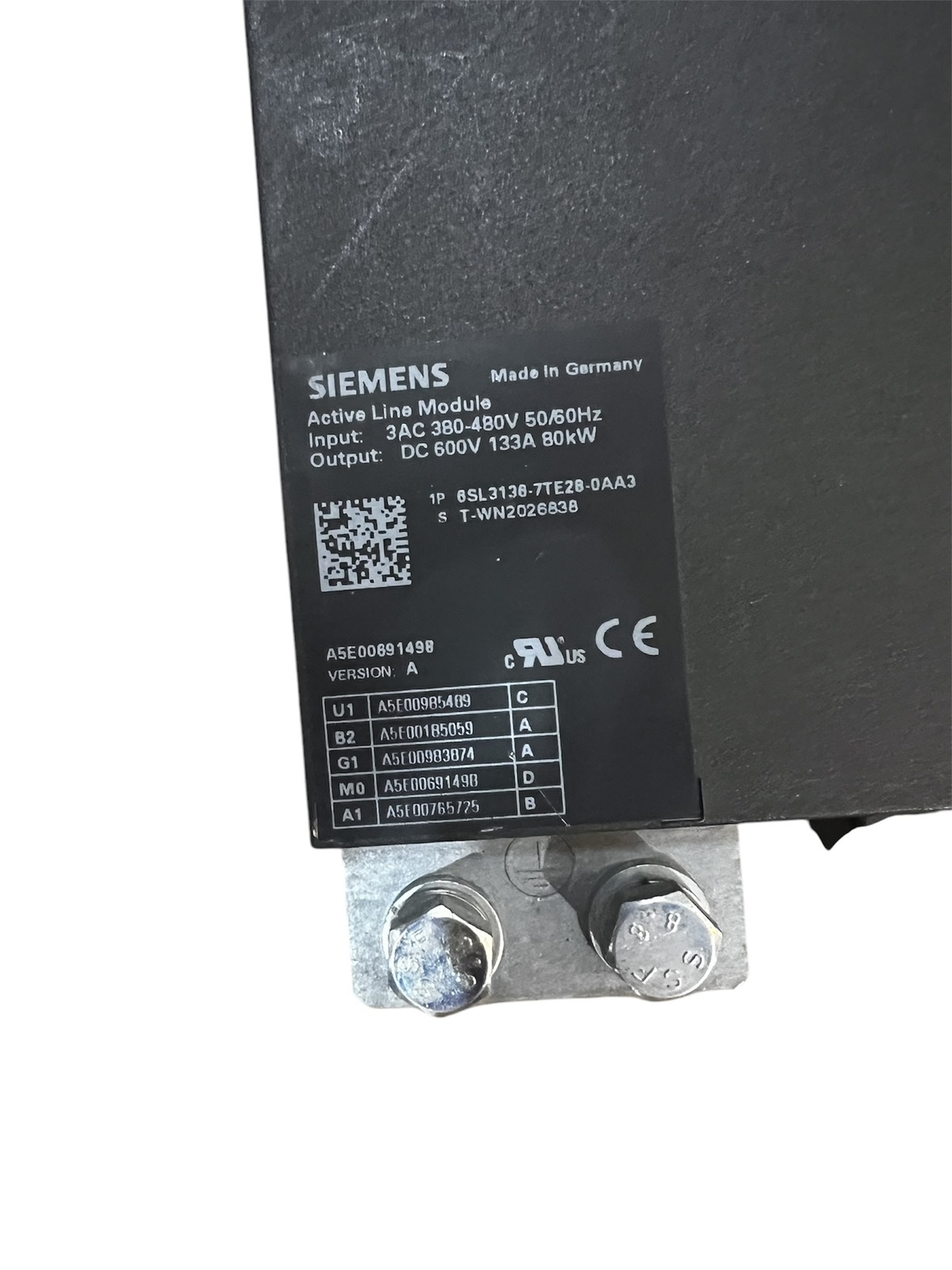

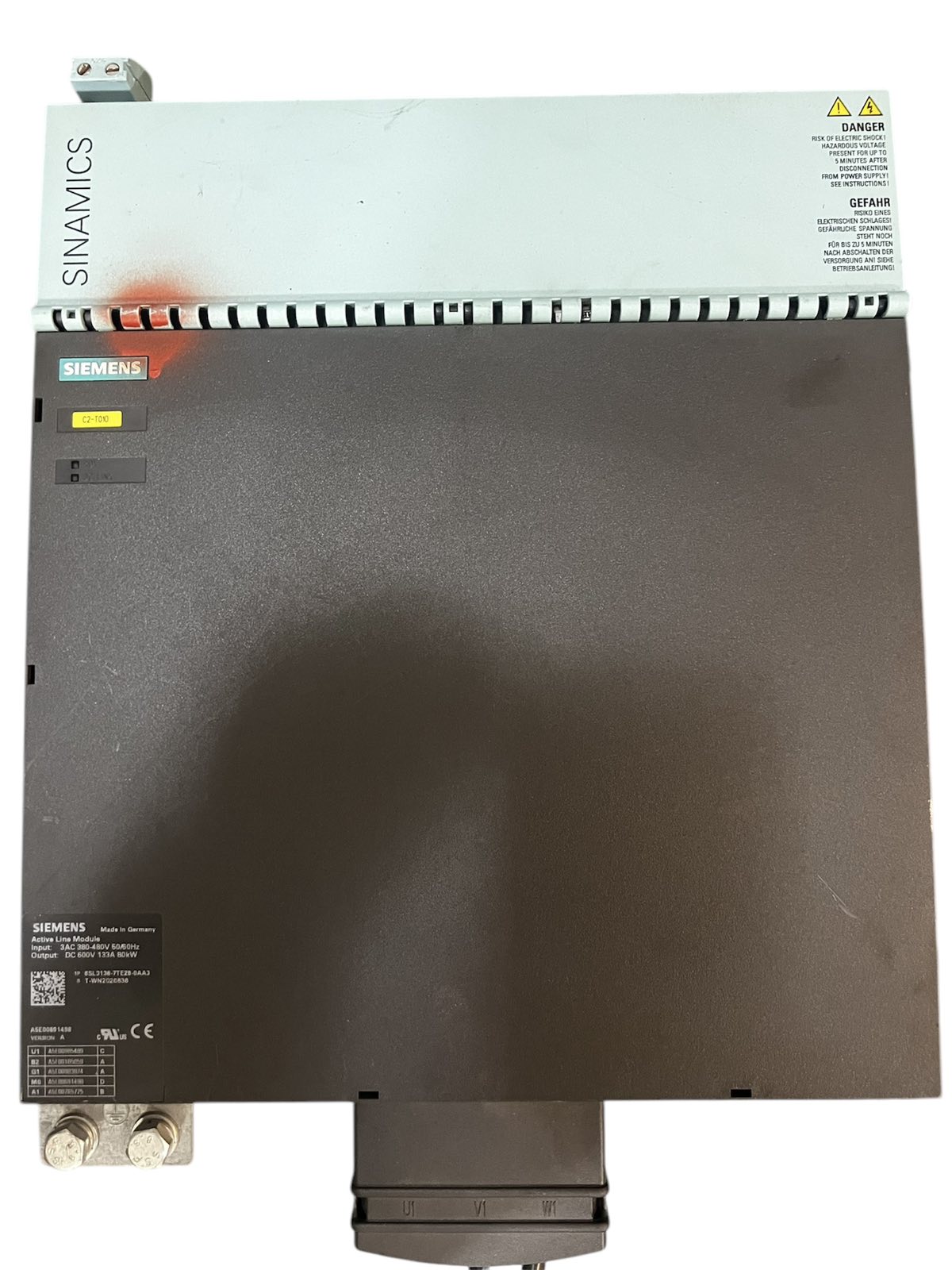

Siemens 6SL3136-7TE28-0AA3 — це активний модуль живлення серії SINAMICS S120 потужністю 80 кВт, призначений для перетворення трифазного змінного струму в постійний для шини DC-link приводної системи. Основною особливістю цієї моделі є система охолодження типу Cold-Plate (охолодження через контактну плиту), що дозволяє ефективно відводити тепло безпосередньо на зовнішній радіатор або систему рідинного охолодження.
Основні технічні характеристики
- Тип модуля: Active Line Module (ALM) — забезпечує рекуперацію енергії в мережу та підтримку стабільної напруги на шині постійного струму.
- Номінальна потужність: 80 кВт (100 к.с.).
- Вхідна напруга: 3-фазна 380–480 В AC, 50/60 Гц.
- Вихідна напруга: 600 В DC.
- Номінальний струм: 133 А (на виході DC).
- Форм-фактор: Booksize (книжковий формат).
- Охолодження: Cold-Plate (плита охолодження).
- Інтерфейси: Включає кабель DRIVE-CLiQ для зв’язку з керуючим модулем.
