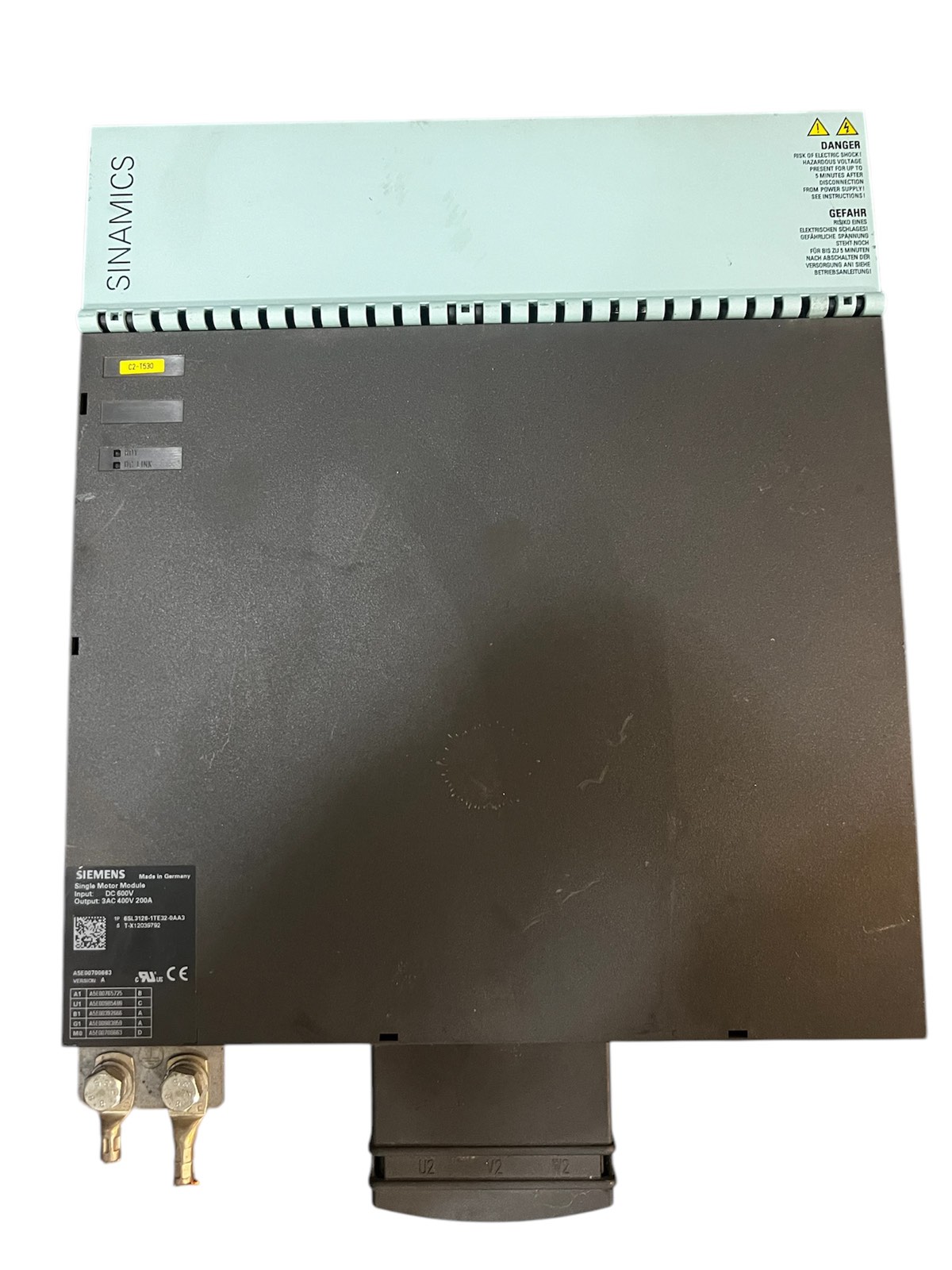

Модель Siemens 6SL3126-1TE32-0AA3 — це однодвигунний модуль (Single Motor Module) серії SINAMICS S120, розроблений для систем керування двигунами у високопродуктивних промислових установках. Він використовується для перетворення постійного струму (DC) з шини живлення у трифазний змінний струм (AC) для живлення серводвигунів або індукційних двигунів.
Основні технічні характеристики
Залежно від режиму роботи двигуна, цей модуль має такі показники потужності:
- Номінальна потужність: 107 кВт (за умови використання типового двигуна з напругою 400 В).
- Максимальна (пікова) потужність: до 193 кВт (короткочасно під час розгону або високих навантажень).
- Вхідна напруга: 600 В постійного струму (DC).
- Вихідна напруга: 400 В трифазного змінного струму (3AC).
- Вихідний струм: Номінальне значення 200 А.
- Тип конструкції: Формат Booksize (книжковий формат), що дозволяє компактно розміщувати модулі в шафах керування.
- Тип охолодження: Плита охолодження (Cold-plate cooling), що потребує зовнішнього радіатора або підключення до системи рідинного охолодження для відведення тепла.
- Інтерфейси: Має вбудований кабель DRIVE-CLiQ для швидкої цифрової передачі даних між компонентами приводу.
- Безпека: Підтримує розширені функції безпеки (Safety Integrated functions).
Фізичні параметри
- Вага: Приблизно 17.7 кг.
- Габарити: Орієнтовно 56 x 54.5 x 43 см (за даними постачальників).
