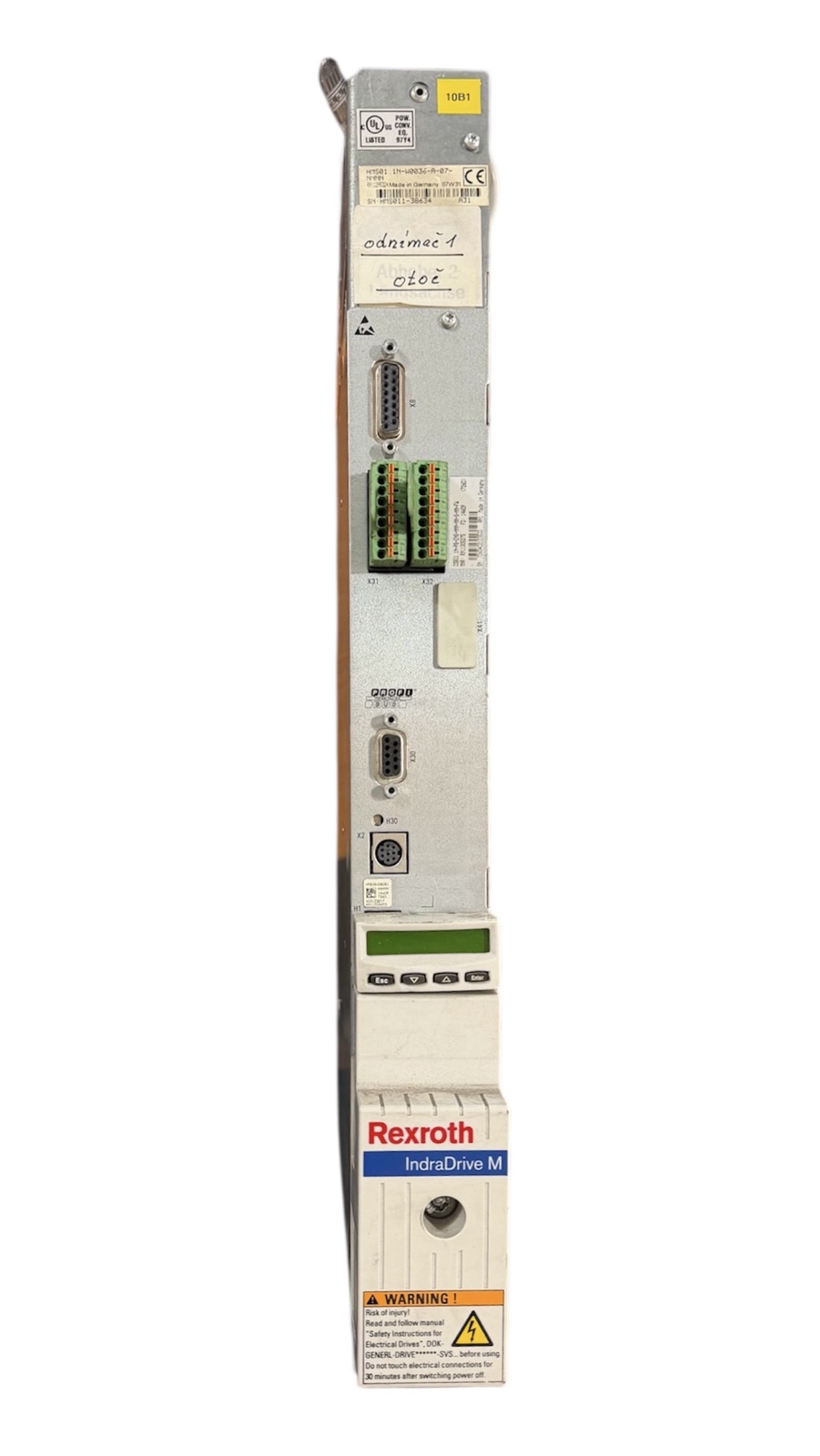

Ця комбінація є частиною модульної системи Bosch Rexroth IndraDrive M, де HMS01 — це силова частина (інвертор), а CSB01 — керуюча секція, що в неї вставляється.
Силова частина (Інвертор)

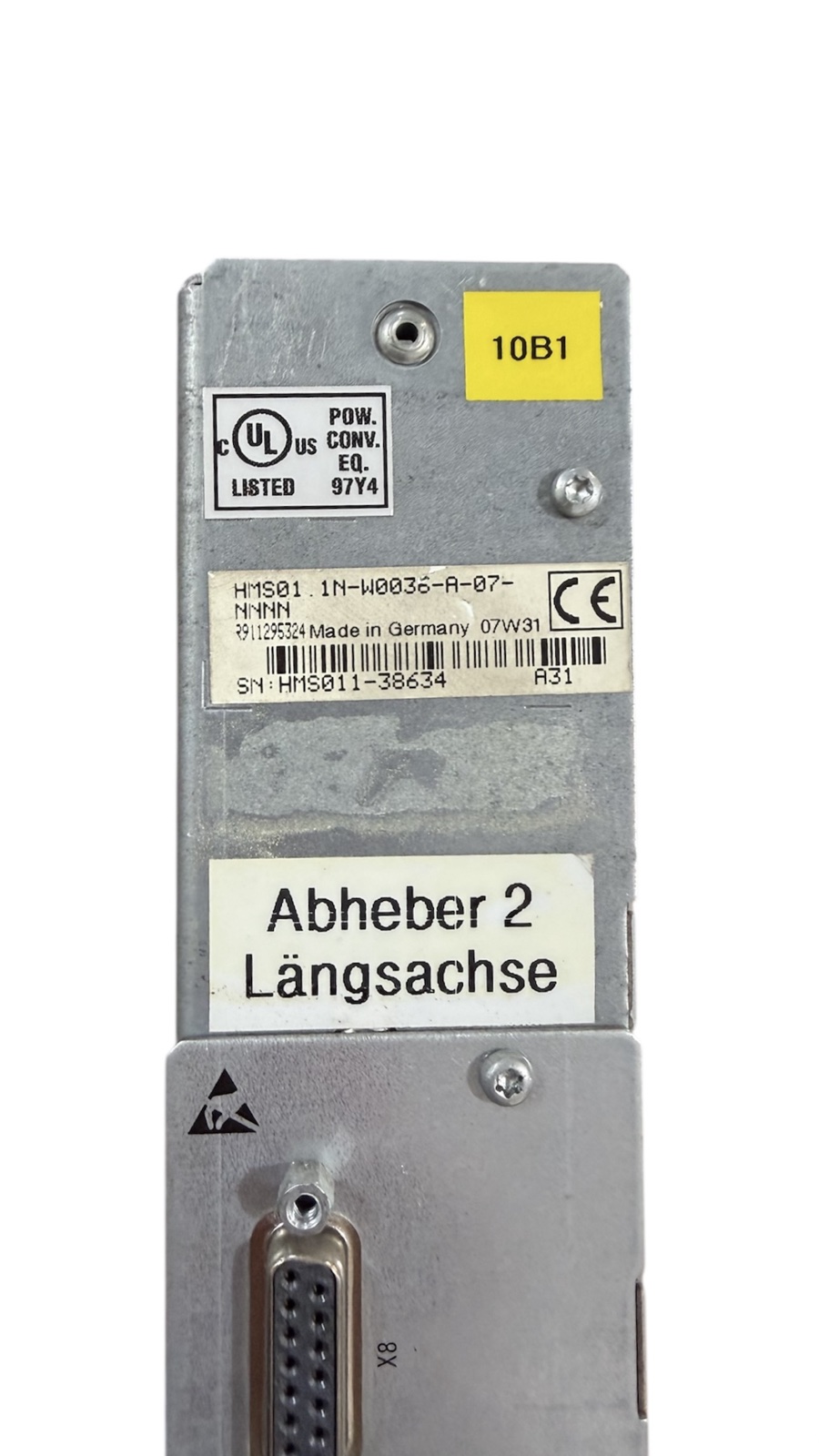

Модель: HMS01.1N-W0036-A-07-NNNN
- Тип: Одноосьовий інвертор (Single-axis inverter).
- Номінальний (тривалий) струм (Iout𝑰𝒐𝒖𝒕):21.3 А.
- Максимальний (піковий) струм (Imax𝑰𝒎𝒂𝒙):36 А.
- Напруга шини постійного струму (DC-bus): Номінальна 700 В (діапазон 254–750 В DC).
- Охолодження: Повітряне, за допомогою вбудованого вентилятора.
- Ступінь захисту: IP20 (призначений для монтажу в шафу керування).
Керуюча секція (Control Section)

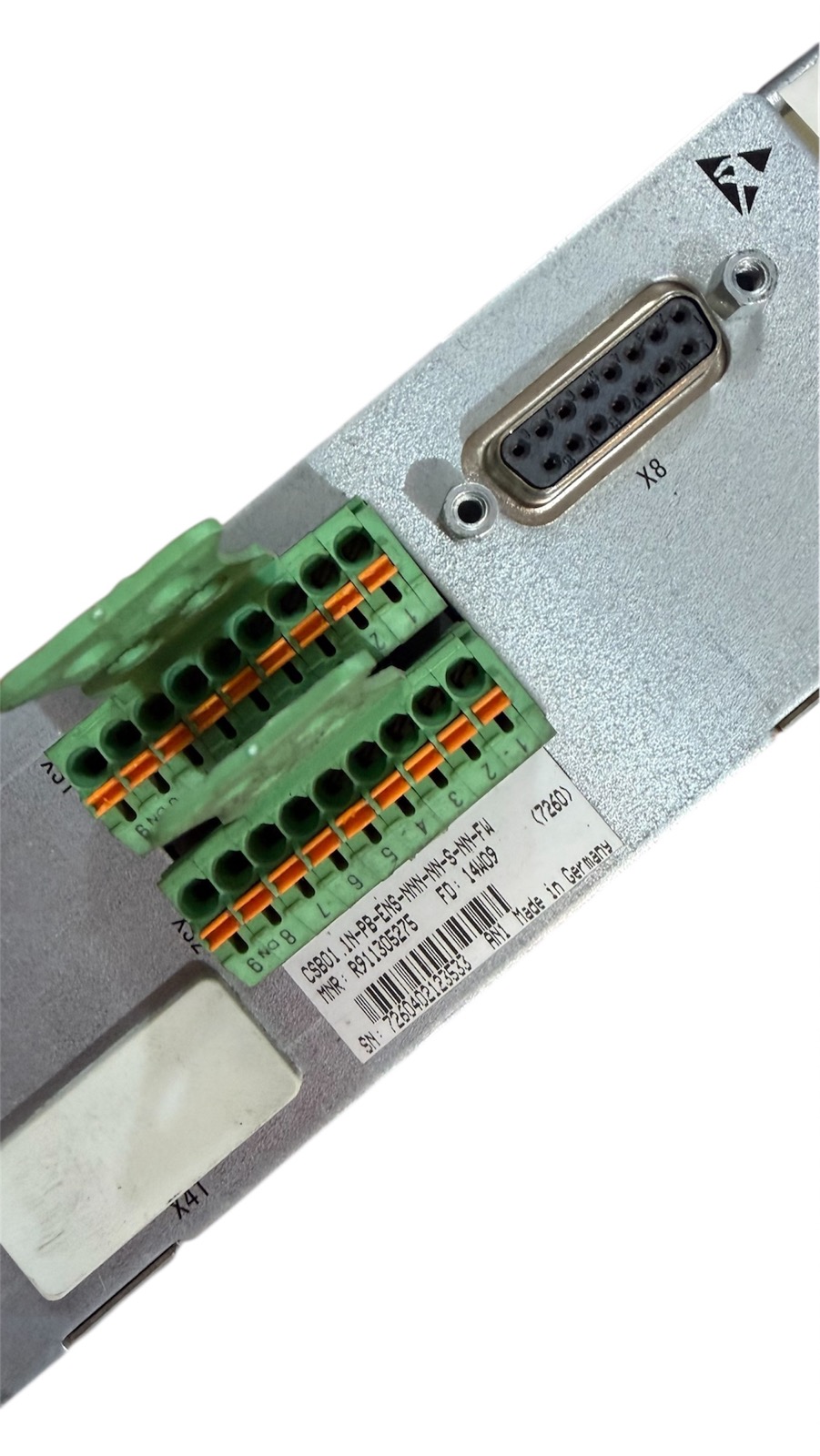

Модель: CSB01.1N-PB-ENS-NNN-NN-S-NN-FW
- Серія: BASIC (базова функціональність).
- Інтерфейс зв’язку (Master Communication): PROFIBUS DP.
- Інтерфейс енкодера (Option 1): ENS — підтримка стандартних енкодерів IndraDyn (Hiperface, 1Vpp, TTL).
- Панель керування: Стандартна (з кнопками/дисплеєм для діагностики).
- Безпека: Без додаткових опцій Safe Motion (Safety Option: NN).
Основні характеристики системи
- Призначення: Використовується в багатоосьових системах разом із джерелом живлення (наприклад, серії HMV), яке забезпечує напругу на спільній шині DC.
- Гнучкість: Модульна конструкція дозволяє легко замінити лише блок керування або силову частину при ремонті чи модернізації.
- Програмне забезпечення: Налаштування та діагностика виконуються через інженерне середовище IndraWorks.
Цей сервопривід зазвичай використовується в автоматизованих виробничих лініях, де потрібне точне керування рухом через мережу Profibus.
