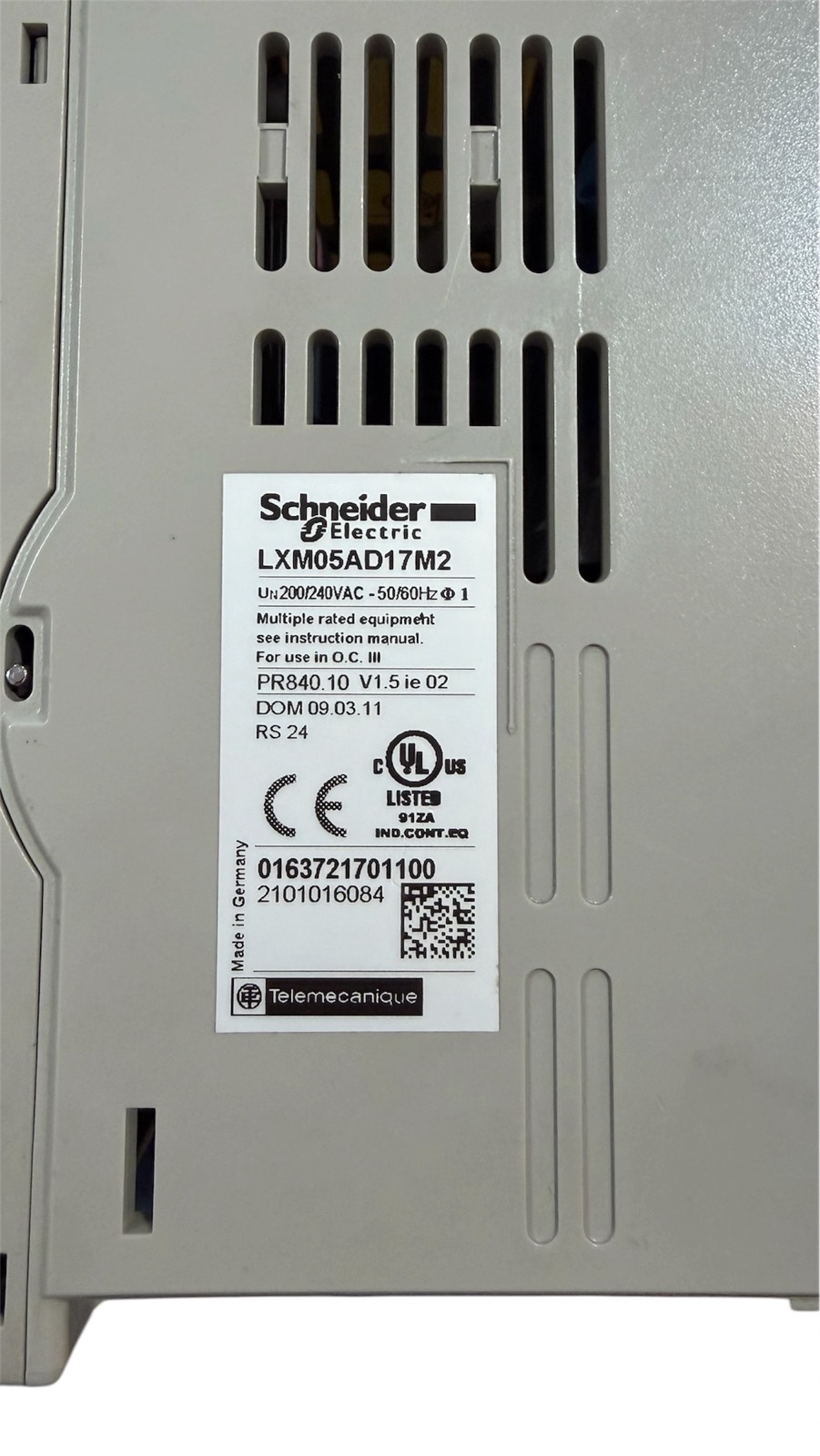

Schneider Electric Lexium 05 LXM05AD17M2 — це компактний однофазний сервопривід змінного струму потужністю 1.2 кВт, призначений для керування однією віссю в системах автоматизації.
Основні характеристики
- Живлення: Однофазна мережа 200…240 В (ліміти 170…264 В) при частоті 50/60 Гц.
- Струм: Номінальний лінійний струм становить 10.5 А при 240 В; піковий вихідний струм досягає 17 А.
- Інтерфейси керування: Модель “A” (LXM05A) підтримує аналогові входи (+/- 10 В) та імпульсно-дискретне керування (Pulse/Direction).
- Комунікація: Вбудовані протоколи CANopen та Modbus через роз’єм RJ45 (CN4).
- Безпека: Має інтегровану функцію безпечного зняття крутного моменту “Power Removal” (Safe Torque Off), що відповідає стандартам SIL2 / PL d.
- Фільтрація: Оснащений інтегрованим ЕМС-фільтром.
Експлуатація та монтаж
- Охолодження: Активне (вбудований вентилятор).
- Монтаж: Вертикальна установка з дотриманням зазорів для вентиляції (мінімум 50 мм зверху/знизу).

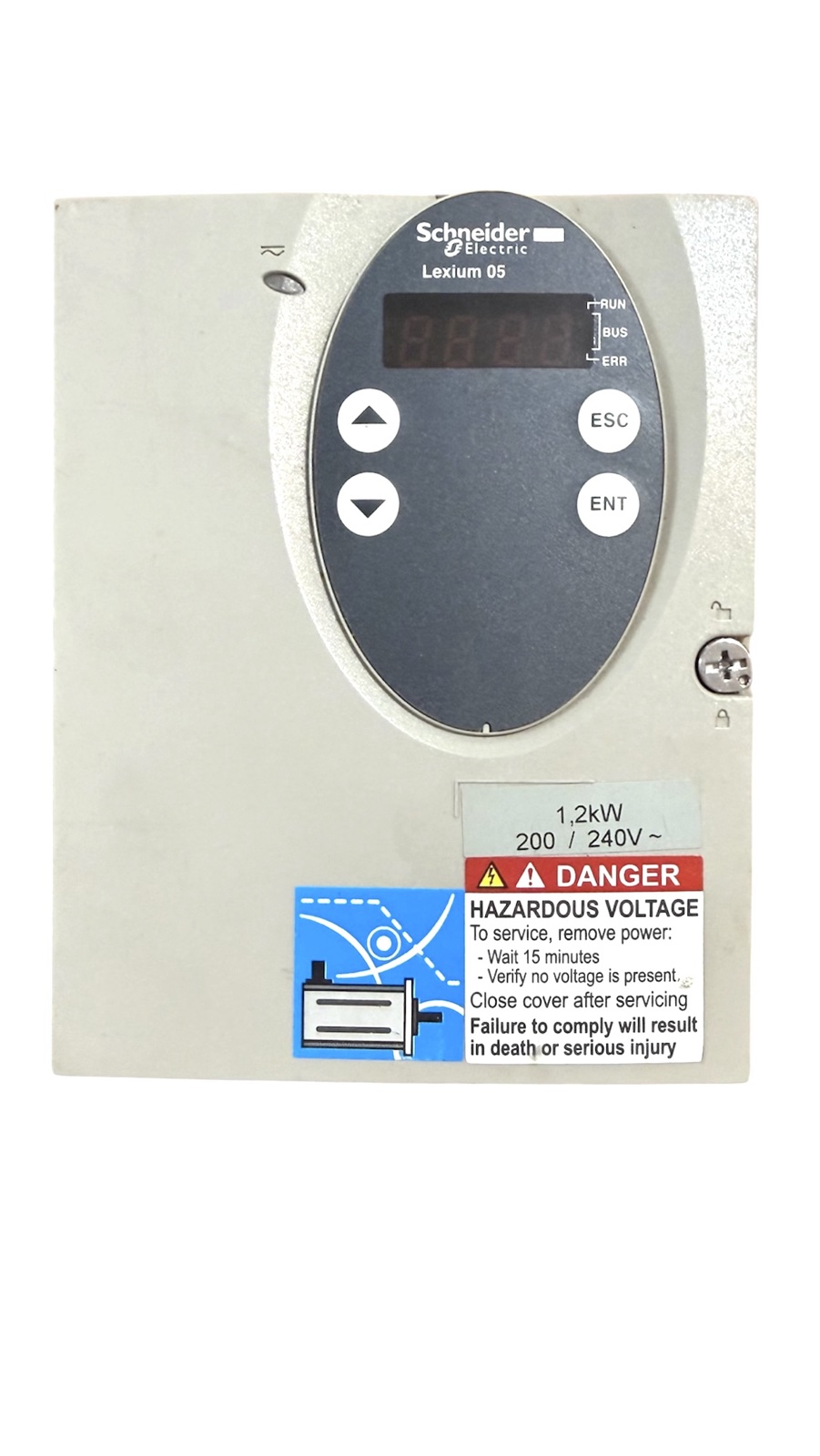

- Налаштування: Виконується через вбудований 7-сегментний дисплей або за допомогою програмного забезпечення PowerSuite.
- Вага: Чиста вага пристрою складає приблизно 1.4 кг.
Ця серія сервоприводів наразі має статус знятої з виробництва (End of commercialization).
Докладну технічну інформацію можна знайти в офіційному Product Manual.
