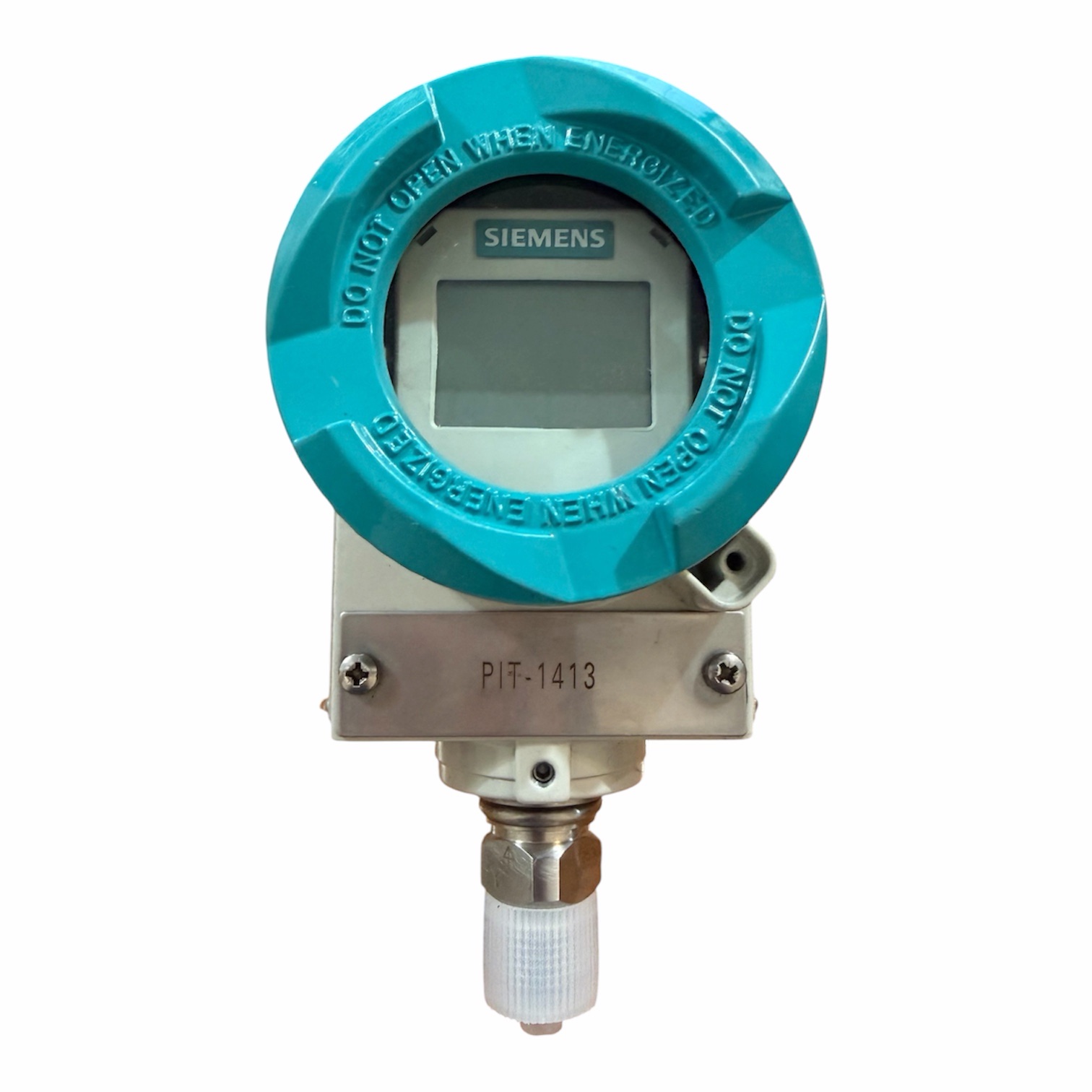

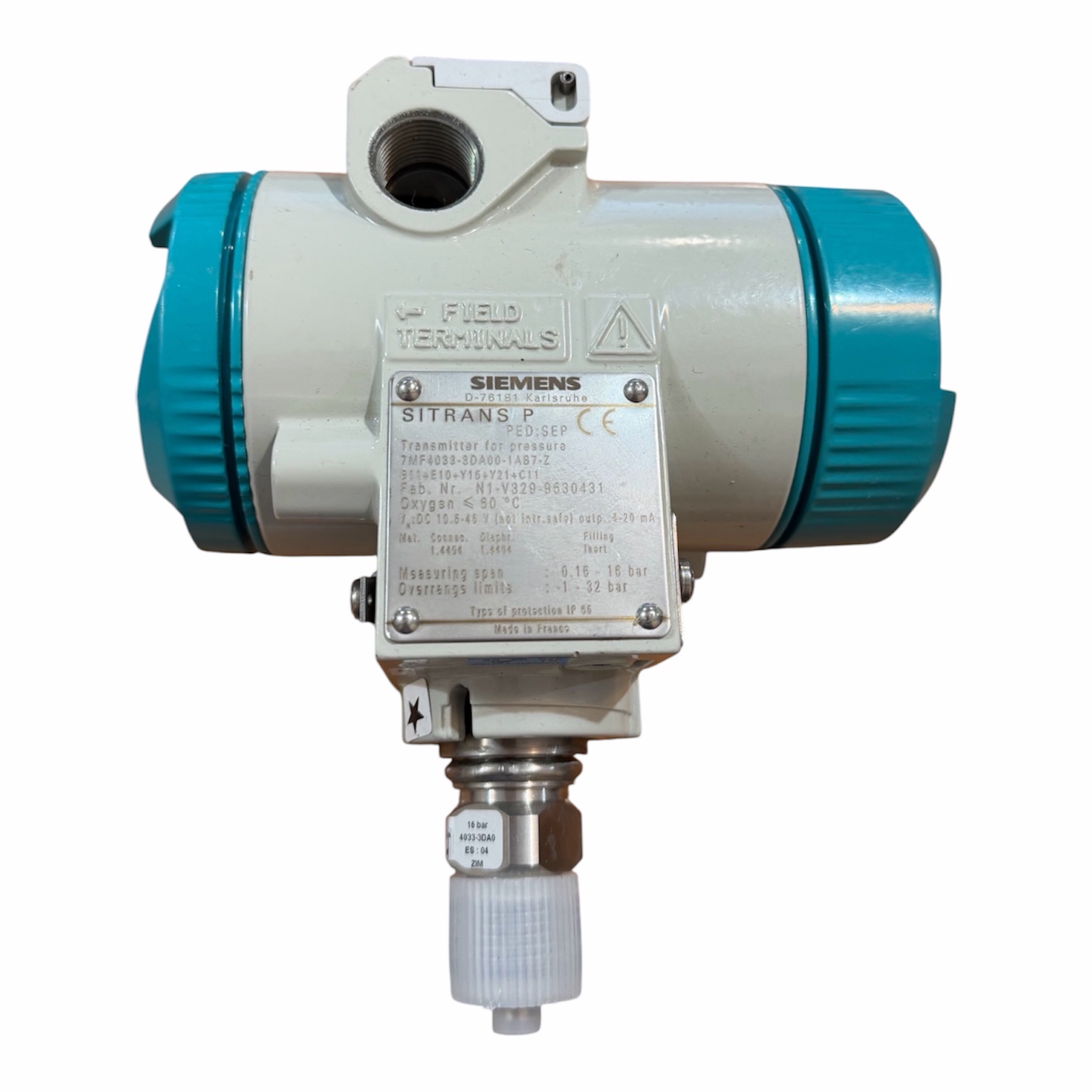

Siemens 7MF4033-3DA00-1AB7-Z — це промисловий інтелектуальний вимірювальний перетворювач (датчик) надлишкового тиску серії SITRANS P DS III, який наразі знятий з виробництва. Пристрій використовує протокол HART (вихідний сигнал 4-20 мА) і призначений для високоточного вимірювання тиску газів, пари та рідин.
Нижче наведено детальне розшифрування замовного коду (MLFB) згідно з офіційними технічними каталогами компанії Siemens:
🔍 Розшифрування структури замовного коду
- 7MF4033 — Серія вимірювальних приладів SITRANS P DS III для вимірювання надлишкового тиску.
- 3 (8-й знак) — Код типу вимірювальної комірки. Позначає виконання для агресивних та неагресивних середовищ зі збільшеною стійкістю деталей.
- D (9-й знак) — Діапазон вимірювання: 0,16 … 16 бар (перевантаження до 32 бар).
- A (10-й знак) — Матеріал деталей, що контактують із середовищем: роздільна діафрагма та вимірювальна комірка виготовлені з нержавіючої сталі.
- 0 (11-й знак) — Заповнення вимірювальної комірки: силіконова олія (стандартне очищення).
- 0 (12-й знак) — Технологічне приєднання: стандартна сполучна цапфа G1/2 B відповідно до стандарту EN 837-1.
- 1 (13-й знак) — Матеріал корпусу: литий алюміній.
- A (14-й знак) — Виконання: стандартне (промислове), без вибухозахисту (None explosion protection).
- B (15-й знак) — Електричне підключення: кабельний ввід через сальник M20 x 1.5.
- 7 (16-й знак) — Елементи керування та індикації: корпус кришки з оглядовим вікном та цифровим індикатором (РК-дисплей для локального налаштування й відображення значень).
- -Z — Наявність додаткових опцій. Обов’язково потребує уточнення суфіксів (наприклад, Y01 для вказівки конкретного діапазону калібрування в plain text, або монтажного кронштейна).
📊 Головні технічні характеристики
| Параметр | Значення |
|---|---|
| Вид тиску | Надлишковий (Gauge pressure) |
| Номінальний діапазон | від 0.16 до 16 бар (макс. зміщення шкали в межах цих значень) |
| Вихідний сигнал | 4…20 мА з цифровим протоколом HART |
| Живлення | 10.5 — 45 В постійного струму (DC) |
| Матеріал мембрани | Нержавіюча сталь 316L / 1.4404 |
| Клас захисту корпуса | IP65 / IP66 (залежно від типу збірки) |
