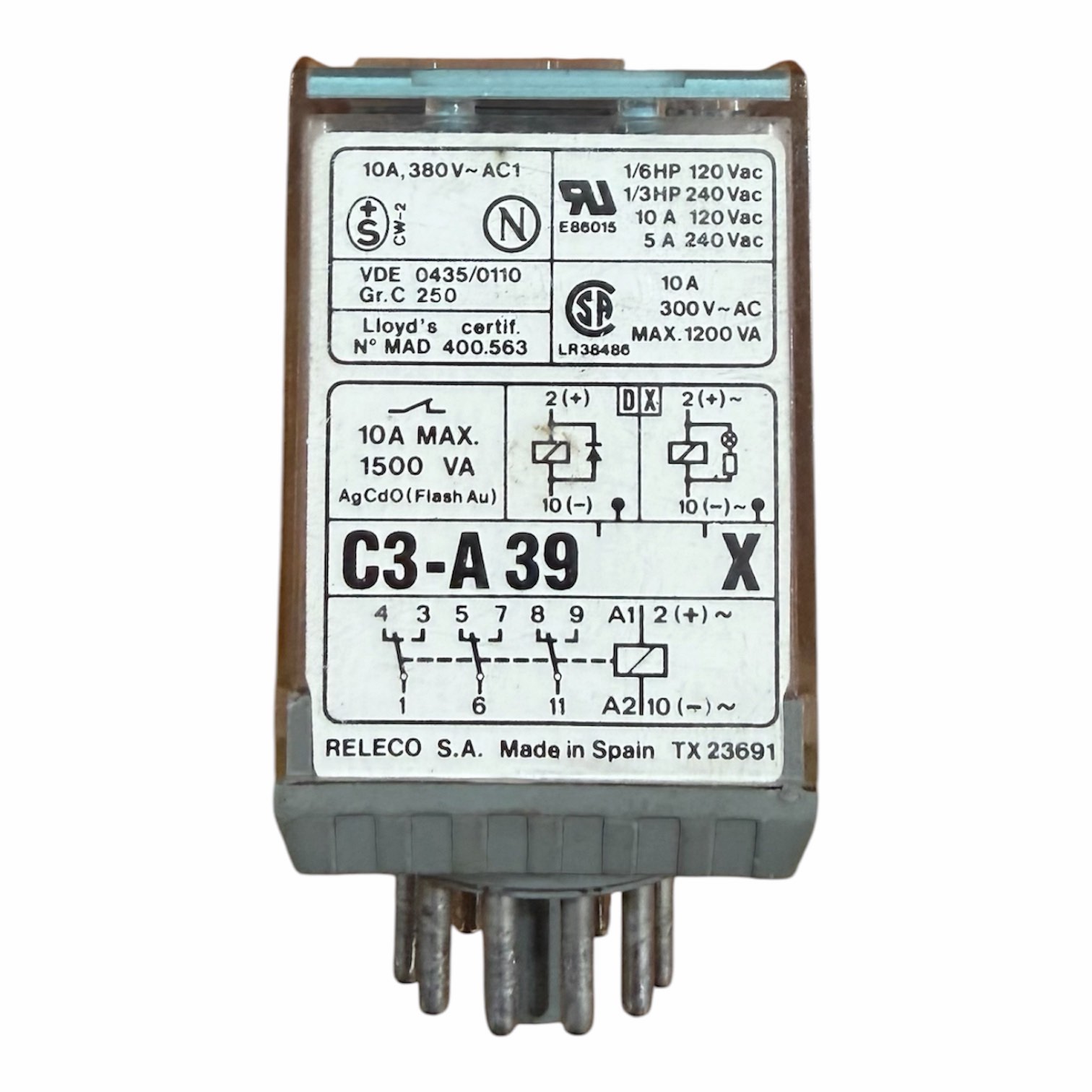

Comat Releco C3-A39 — це промислове 11-контактне проміжне реле серії MRC (Miniature Relay Compact), призначене для комутації низьковольтних ланцюгів та систем автоматизації. Особливістю моделі є використання спеціального матеріалу контактів із тонким золотим напиленням, що робить його ідеальним для надійної роботи з малими струмами.
Основні технічні характеристики
- Конфігурація контактів: 3 переключаючі контакти (3CO / 3PDT).
- Матеріал контактів: Сплав нікелю зі сріблом та золотим покриттям (AgNi + 0.2 µ Au), що захищає контакти від окислення.
- Максимальне навантаження (змінний струм): 10 A при 250 V AC-1 (резистивне навантаження).
- Максимальне навантаження (постійний струм): 10 A при 30 V DC-1, 0.5 A при 110 V DC-1.
- Рекомендоване мінімальне навантаження: 10 mA / 10 V.
- Кількість контактів (пінів): 11-контактний круглий роз’єм (тип ШР / Octal).
- Клас захисту корпуса: IP40.
- Сумісні монтажні колодки (сокети): S3-B, S3-S, S3-L, S3-P, S3-P0.
Маркування та модифікації (Суфікси)
Повне позначення реле залежить від напруги живлення котушки управління та наявності додаткових функцій контролю захисту:
- Напруга котушки (вказується в кінці): Наприклад,
C3-A39/DC24V(постійний струм 24 В) абоC3-A39/AC115V(змінний струм 115 В). - Модифікація X (C3-A39X): Наявність світлодіодного індикатора (LED) стану котушки.
- Модифікація DX (C3-A39DX): Наявність LED-індикатора та вбудованого захисного діода для гасіння зворотних імпульсів струму (захист керуючого контролера).
- Модифікація FX (C3-A39FX): Вбудований LED-індикатор та діод із захистом від зміни полярності живлення котушки.
