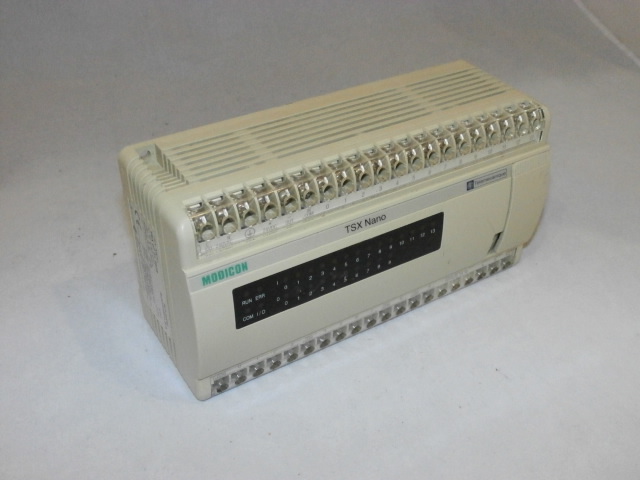

Schneider Electric TSX 07 31 2428 (або Telemecanique Modicon TSX07312428) — це компактний програмований логічний контролер (ПЛК) серії TSX Nano, призначений для автоматизації невеликих промислових та побутових систем.
На сьогодні цей контролер є застарілим та знятим з виробництва (Obsolete), проте він активно використовується на діючих підприємствах, а на вторинному ринку доступні вживані або відновлені (Refurbished) екземпляри.
📌 Основні технічні характеристики

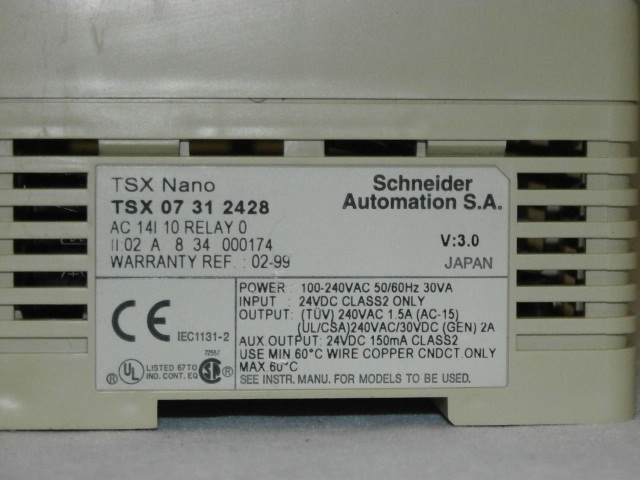

- Серія / Лінійка: Modicon TSX Nano (виробник Schneider Electric / Telemecanique).
- Тип пристрою: Розширюваний базовий блок ПЛК (Extendable PLC base).
- Живлення: 100…240 В змінного струму (AC), 50/60 Гц.
- Дискретні входи: 14 входів з робочою напругою 24 В постійного струму (DC).
- Дискретні виходи: 10 виходів релейного типу.
- Вбудоване джерело живлення датчиків: 24 В постійного струму / 150 мА для живлення вхідних сенсорів.
🛠 Конструктивні особливості
- Інтерфейси підключення: Гвинтові клемні колодки для швидкого монтажу дротів.

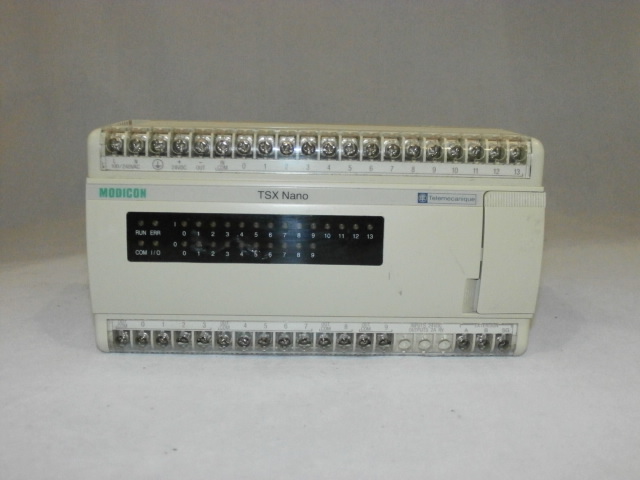

- Фронтальна панель: Містить світлодіодні індикатори стану ПЛК (RUN, ERR, COM, I/O), стан кожного входу/виходу, а також два вбудовані аналогові потенціометри для швидкого підлаштування параметрів у програмі.
- Термінальний порт (TER): Роз’єм Mini-DIN для підключення програматора, панелі оператора або інтеграції в мережу Uni-Telway.
- Можливість розширення: Перемикач на корпусі дозволяє налаштовувати пристрій як базовий блок або як модуль розширення входів/виходів для побудови мережі з декількох контролерів Nano.
💻 Програмування та обслуговування
Для написання програм та конфігурування контролерів цієї серії використовувалося спеціалізоване програмне забезпечення PL7-07 (мова програмування Ladder Diagram / контактно-релейні схеми).
Повну технічну документацію та інструкції з експлуатації можна знайти у збережених файлах, наприклад, у Посібнику користувача серії TSX Nano або в архівах офіційного сайту Schneider Electric.
