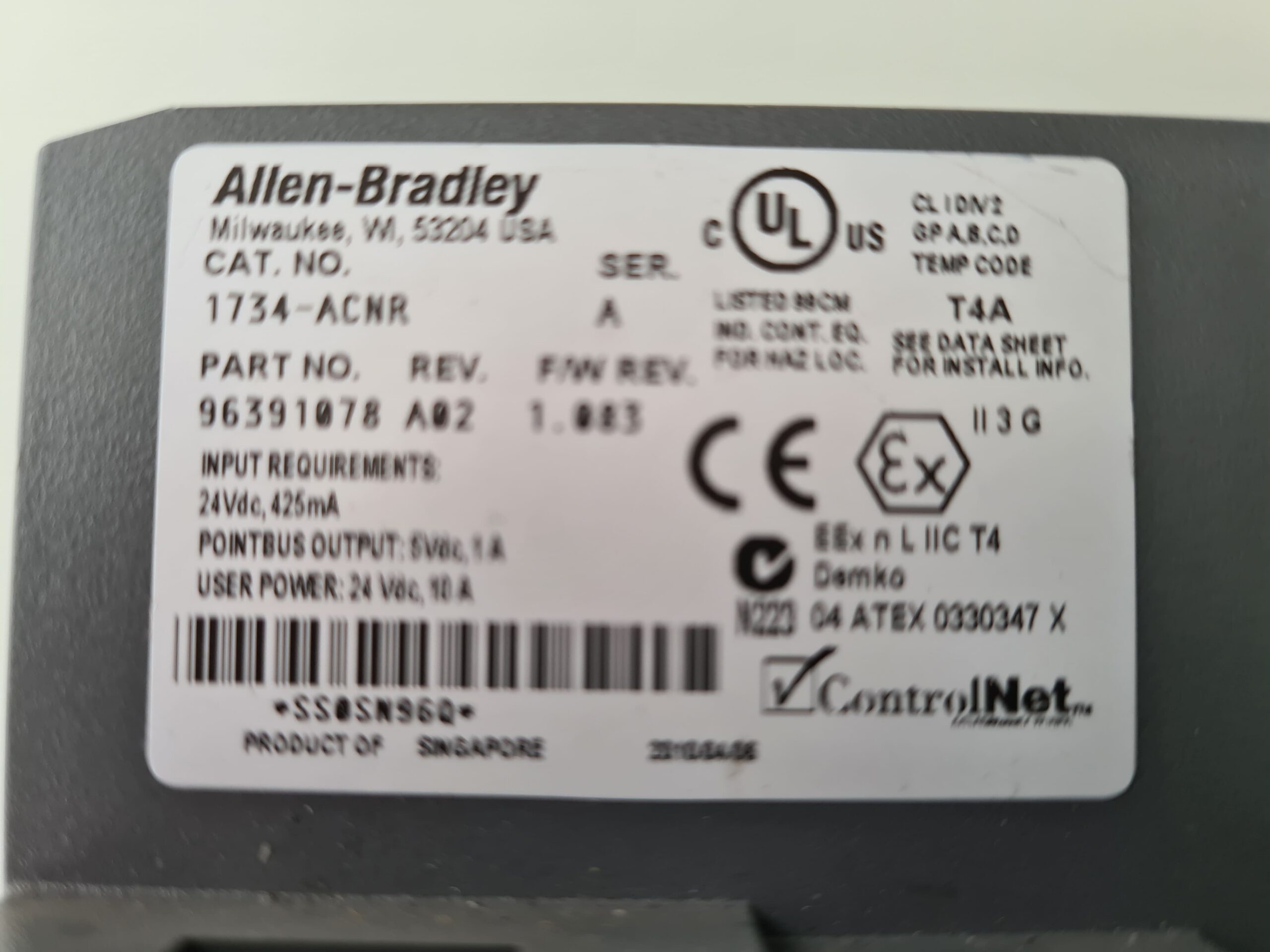

Модуль Allen-Bradley 1734-ACNR — це мережевий адаптер інтерфейсу ControlNet із підтримкою резервування каналів зв’язку (Dual Media), який належить до системи розподіленого вводу-виводу POINT I/O виробництва Rockwell Automation. Він призначений для обміну даними між керуючим контролером (наприклад, ControlLogix) та модулями POINT I/O через промислову мережу ControlNet.
Ключові технічні характеристики
- Протокол зв’язку: ControlNet із фіксованою швидкістю передачі даних 5 Мбіт/с.
- Резервування лінії (Dual Media): Має два роз’єми BNC (канали A і B) для підключення резервного кабелю, що підвищує відмовостійкість системи.
- Ємність шасі: Підтримує підключення до 63 модулів розширення POINT I/O на одній шині POINTBus.
- Струм шини POINTBus: Забезпечує до 1000 мА (1 А) струму при 5 В постійного струму для живлення внутрішньої логіки підключених модулів.
- Напруга живлення: 24 В постійного струму (VDC) з вбудованим захистом від зворотної полярності.
- Монтаж: Стандартна DIN-рейка.
- Конструктивне виконання: Відкритий тип (Open-style), вимагає встановлення всередині захисної шафи керування.
Особливості обмеження з’єднань (Connections)
При проектуванні систем на базі 1734-ACNR слід враховувати мережеві ліміти адаптера:
- Підтримує до 5 прямих з’єднань типу Rack-Optimized для дискретних модулів вводу-виводу.
- Підтримує до 25 прямих з’єднань (Direct Connections) для аналогових або спеціалізованих модулів.
- Перевищення цих лімітів викликає помилку «exceeded connection limit», для усунення якої систему розділяють на кілька окремих адаптерів або оптимізують конфігурацію в RSLogix / Studio 5000.

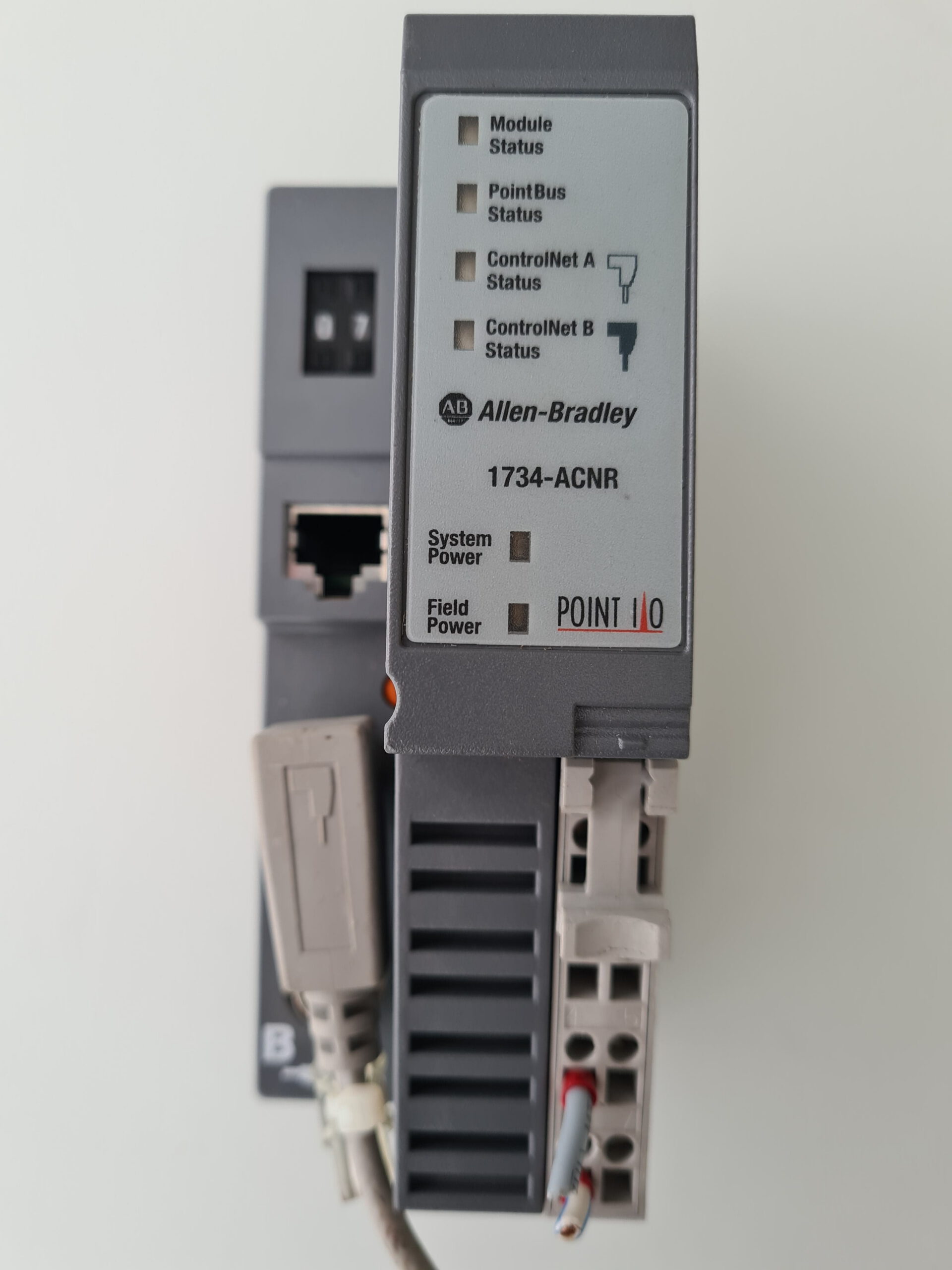

Світлодіодна індикація (LEDs)
Модуль оснащений 4 двоколірними (червоний/зелений) індикаторами для швидкої діагностики стану:
- Module Status: Стан самого адаптера.
- Network Status: Статус зв’язку по мережі ControlNet.
- POINTBus Status: Стан внутрішньої шини обміну з модулями вводу-виводу.
- System Power: Наявність живлення 24 В на польових клемах (горить зеленим, коли напруга присутня).
Для детального ознайомлення з правилами монтажу, адресації та налаштування параметрів мережі, ви можете завантажити оригінальну технічну документацію: POINT I/O ControlNet Adapter User Manual.
